Bộ sản phẩm 3M Chống sét van dạng T-Plug
Chống sét van dạng T-Plug 3M bao gồm bộ chống sét lan truyền (SURGE ARRESTER) được lắp đặt phía sau đầu cáp T-Plug 3M cho ngăn đầu vào tủ trung thế RMU Schneider, ABB, Siemens…
Chức năng của chống sét van 3M dạng T-Plug: Bảo vệ thiết bị, bao gồm máy biến áp, máy cắt và các thiết bị khác không bị quá áp do sét hoặc do quá trình đóng ngắt thiết bị

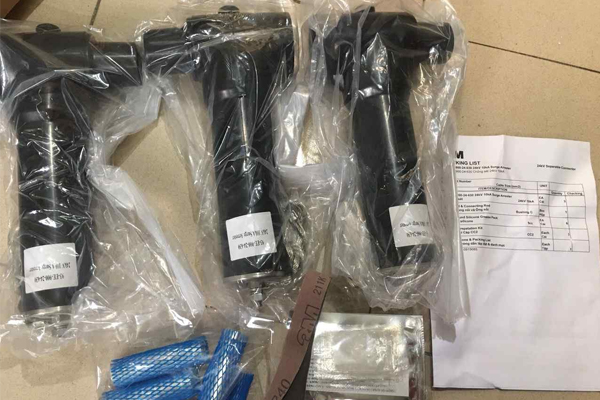

Bộ sản phẩm chống sét van 3M dạng T-Plug:
– Bộ chống sét 26kV Surge Arrester sử dụng cho đầu cáp T-plug 24kV 630A.
– Bộ chống sét 34kV Surge Arrester sử dụng cho đầu cáp T-plug 36kV 630A.
– Bộ chống sét 51kV Surge Arrester sử dụng cho đầu cáp T-plug 42kV 1250A.
Thông số sản phẩm đầu cáp 3M chống sét van T-Plug:
| Cấp điện áp định mức (Um) | 26kV | 34kV | 51kV |
| Dòng phóng điện danh định của Bộ chống sét | ≥ 37kV | ≥ 48kV | ≥ 73kV |
| Điện áp dư của Dòng phóng điện danh định | ≤ 72kV | ≤ 95kV | ≤ 134kV |
| Điện áp hoạt động liên tục tối đa | 10kA | 10kA | 10kA |
| Điện áp của Dòng DC 1mA | 20.8kV | 27.2kV | 40.8kV |

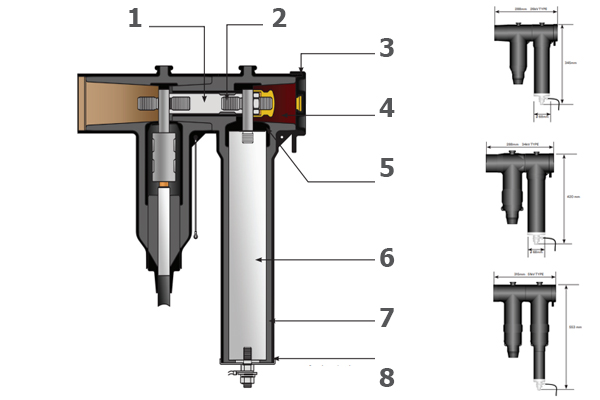

Cấu tạo Đầu búa T-Plug Chống sét:
1. Thanh nối chống sét: Nối trực tiếp bộ chống sét vào sứ bushing, làm bằng đồng, là đường dẫn điện tin cậy.
2. Bulong nối vặn nối chống sét: Bulong được làm từ thép không gỉ.
3. Nắp cao su bán dẫn: Bảo vệ các khối cách điện và đảm bảo sự liên tục tiếp địa của lớp màn chắn ngoài.
4. Khối cách điện: Được đúc bằng epoxy có các đặc tính vượt trội về cách điện, nhiệt và cơ học.
5. Buồng điện cực trong: Kiểm soát ứng suất điện xung quanh điểm kết nối chống sét.
6. Mô đun bộ chống sét: Các đĩa MOV không khe được giữ nén trong ống sợi thủy tinh quấn giữa 2 cực.
7. Lớp cách điện: Chất cách điện EPDM được xử lý bằng công nghệ cao.
8. Lớp màng chắn bao ngoài: Lớp màn chắn bán dẫn bảo vệ toàn bộ bề mặt chống sét tiếp địa.
Phụ kiện đầu cáp chống sét van Tee Plug gồm: Bulong nối và ống kết nối; Bộ chùi cáp; Keo mỡ silicone 3M.

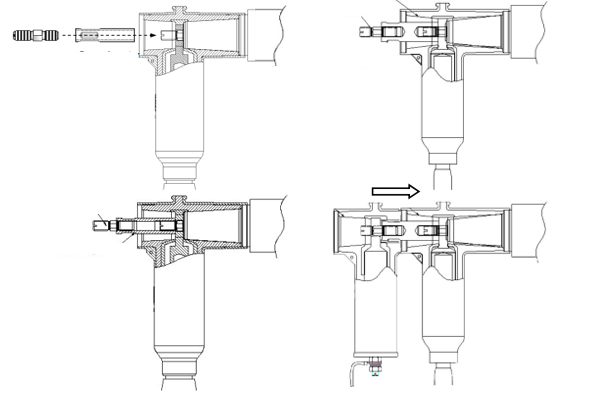

Hướng dẫn lắp đặt chống sét van T-Plug 3M
1. Gắn bulong nối vào lỗ trên bushing (đầu khuyết hướng ra ngoài) và siết bulong nối vào bushing với lực 55Nm, sử dụng cờ lê đầu mở 14mm.
2. Làm sạch bề mặt ngoài của ống chèn cáp và mặt trong của đầu cáp Tee Plug phía gắn vào cáp. Bôi một lớp mỡ mỏng lên 2 bề mặt này.
3. Nhấn đầu Tee vào cáp hết cỡ, che phủ hoàn toàn lên ống chèn cáp. Đảm bảo rằng có thể nhìn thấy lỗ đầu cosse ở mặt tiếp xúc với bushing của đầu Tee.
4. Làm sạch và bôi trơn mặt cone của bushing và mặt trong phía trước của đầu cáp Tplug.
5. Nhấn đầu Tee vào bushing của thiết bị, sao cho bulong đâm xuyên qua lỗ của đầu cosse.
Hướng dẫn lắp đặt chống sét cho đầu cáp TPlug cũ:
1. Gỡ nắp chụp đuôi đầu cáp và khối cách điện bằng cách vặn ngược khối cách điện, sử dụng cờ lệ lự và đầu 19mm. Lau sạch mặt trong phía sau của đầu búa T-Plug và khối cách điện, sau đó bọc kín khối cách điện và nắp chụp tránh bám bụi.
2. Gỡ và lấy đai ốc ra ngoài bằng cờ lê với đầu 24mm. Sau đó lấy tiếp vòng đệm. Làm vệ sinh toàn bộ rồi bọc kín lại.
Hướng dẫn lắp đặt đầu chống sét T-Plug:
1. Gắn bulong nối vào ống kết nối chống sét (đầu khuyết hướng ra ngoài) bằng tay rồi gắn cả bộ vào bulong nối của đầu Tplug phía trước. Sau đó, siết chặt cả bộ với lực 30-35Nm sử dụng cờ lê lực.
2. Làm sạch bề mặt tiếp xúc giữa chống sét và đầu Tplug. Chờ dung môi làm sạch bay hơi rồi bôi lớp mỡ mỏng lên bề mặt tiếp xúc của cả 2. Sau đó, đẩy đầu chống sét vào phía sau đầu Tplug bên trên bộ ống kết nối và bulong nối đã gắn trước đó.
3. Chèn vòng đệm và vặn đai ốc vào bulong trên ống nối chống sét, sử dụng cần lực chữ T và siết chặt với lực 30-35Nm.
4. Lau sạch khối cách điện và mặt trong phía sau đầu chống sét của Tplug. Chờ dung môi khô thì bôi lớp mỡ mỏng lên cả 2 bề mặt. Vặn khối cách điện vào đuôi đầu chống sét của Tplug và siết chặt với lực 30-35Nm sử dụng cờ lê lực. Lau mặt trong của nắp chụp và nhấn vào đuôi khối cách điện cho đến khi nắp chụp đuôi đầu Tplug vào vị trí.
Hướng dẫn kết nối hệ thống tiếp đất cho bộ chống sét T-Plug 3M
Sau khi lắp đặt tất cả các đầu cáp và chống sét Tplug, thực hiện các bước sau:
1. Nối dây tiếp đất vào tai nối đất của mỗi đầu cáp Tplug. Siết chặt ốc để dây nối tiếp xúc tốt với đầu Tplug.
2. Nối các dây nối đất và dây đồng bện tiếp địa vào điểm tiếp đất của hệ thống.
Tham khảo thêm: Hướng dẫn lắp đặt đầu chống sét van T-Plug 3M
