Tổng quan về Đầu cáp Tee Plug 35kV (36kV) 630A
Đầu cáp 3M 36kV Tplug & Sub Tplug Connectors 630A được sản xuất từ chất liệu cao su cách điện EPDM. Thiết kế đầu cáp Tee Connector phù hợp với cáp trung thế đơn pha hoặc 3 pha, lõi bằng đồng hoặc nhôm, cấu trúc màn chắn kim loại, có giáp hoặc không.

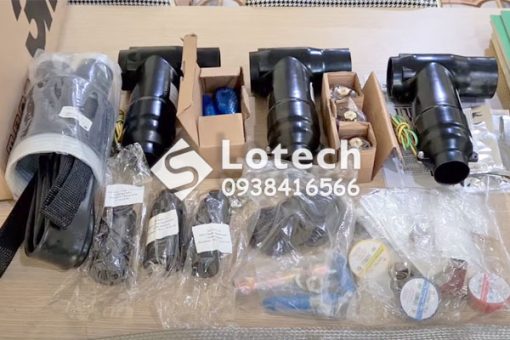

Cấu tạo của Đầu cáp 94-EE900-36-630 Đầu cáp Tplug & Sub Tplug 1C hay 3C 36kV 630A:
1. Đầu cáp Sub Tplug kèm với bulong nối và ống kết nối Sub Tplug.
2. Đầy cáp Tplug kèm với bulong nối, đai ốc, long đền, khối cách điện và nắp chụp phía sau.
3. Đầu cos đồng hoặc đồng nhôm.
4. Đầu cos cơ siết ốc cho cáp đồng hay nhôm.
5. Dây tiếp địa.
6. Lò xo vòng ép.
7. Ống chèn cáp.
8. Băng cao su.
9. Băng PVC.
10. Bộ chùi cáp.
11. Keo mỡ silicone.
Phạm vi ứng dụng của đầu cáp T-Plug 3M 24kV:
Đầu cáp T-Plug 3M sử dụng đấu nối cáp vào ngăn cầu dao phụ tải lộ vào / ngăn cầu dao phụ tải lộ ra hoặc đấu nối cáp ngăn máy cắt lộ vào / ngăn máy cắt lộ ra của các tủ RMU đầu cáp kín (tủ sử dụng sứ Plug-in để đấu nối đầu cáp vào). Điển hình như Tủ RMU Schneider; Tủ trung thế ABB SafePlus; Tủ RMU Siemens 8DJH, Tủ RMU SFA,…
Tham khảo thêm: Hướng dẫn lắp đặt đầu cáp T-Plug 36kV 3M
Bảng mã đầu cáp 3M T-Plug 36kV 630A BIL IEC 60502
| Mã sản phẩm | Insulation OD (mm) | Tiết diện lõi cáp (Conductor Size) mm2 |
| 94 – EE750 – 6/70 | 21.5 – 28.4 | 70 |
| 95 – EE750 – 6/90 | 26.7 – 30.0 | 90 |
| 96 – EE750 – 6/120 | 28.3 – 32 | 120 |
| 97 – EE750 – 6/150 | 29.9 – 33.5 | 150 |
| 98 – EE750 – 6/185 | 31.5 – 35.1 | 185 |
| 99 – EE750 – 6/240 | 33.4 – 37.6 | 240 |
| 100 – EE750 – 6/300 | 35.6 – 39.6 | 300 |
| 101 – EE750 – 6/400 | 38.4 – 42.8 | 400 |
Trên đây là những thông tin Lotech tổng hợp về Sản phẩm 3M Đầu cáp Tee Plug 35kV (36kV) 630A. Quý khách cần thêm thông tin để mua sắm, lắp đặt đầu nối cáp trung thế 3M cho tủ RMU, hãy gọi tới Hotline để được hỗ trợ nhanh nhất:
