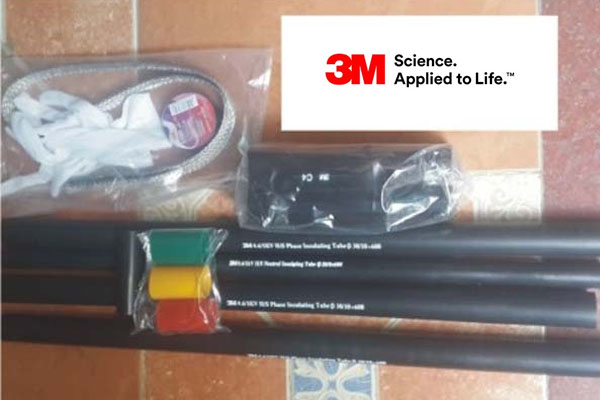

1. Hộp nối cáp co nhiệt hạ thế 1 lõi có giáp HSS 3M
Hộp nối cáp ngầm hạ thế 3M HSS-1C-0.6/1kV AMR dùng cho cáp hạ thế có giáp 1 lõi, ứng dụng trong nhà và ngoài trời. Hộp nối cáp hạ thế loại co nhiệt được làm từ vật liệu polyolefin và thi công nhanh theo phương pháp co nóng (khò nóng).
Tham khảo thêm: Hướng dẫn lắp đặt Hộp nối cáp co nhiệt hạ thế 1 lõi có giáp HSS 3M
2. Hộp nối cáp co nhiệt hạ thế 1 lõi không giáp HSS 3M
Hộp nối hạ thế co nhiệt HSS-1C-0.6/1kV dùng cho cáp hạ thế không giáp 1 lõi, ứng dụng trong nhà và ngoài trời. Ống nối cáp điện được khò nhiệt để bao bọc mối nối, cung cấp cách điện chất lượng cao và khả năng chống mài mòn, tia UV và hóa chất.
Tham khảo thêm: Hướng dẫn lắp Hộp nối cáp co nhiệt hạ thế 1 lõi không giáp HSS 3M
1. CHUẨN BỊ CÁP
1.1 . Kéo cáp vào vị trí làm mối nối. Cắt bỏ vỏ cáp, cách điện sao cho chiều dài toàn bộ mối nối nhỏ hơn hoặc bằng ½ chiều dài ống co nhiệt bọc vỏ cáp và cách điện.
1.2 . Lưu ý: ống co nhiệt phải là loại ống cách điện hạ thế có độ dày sau khi co là 2.1mm trở lên và có phủ keo bên trong để chống ẩm.
2. BẤM ỐNG NỐI
2.1 . Làm sạch đoạn dây dẫn, ống nối và phần vỏ cáp nằm dưới ống co nhiệt cách điện bao vỏ cáp.
2.2 . Lồng ống co nhiệt cách điện bao vỏ cáp vào phía cáp có vị trí trống.
2.3 . Bấm ống nối theo yêu cầu kỹ thuật của nhà sản xuất. Dũa các cạnh sắt của ống nối xuất hiện do việc bấm.
3. LẮP ĐẶT ỐNG CO NHIỆT CÁCH ĐIỆN BAO VỎ CÁP

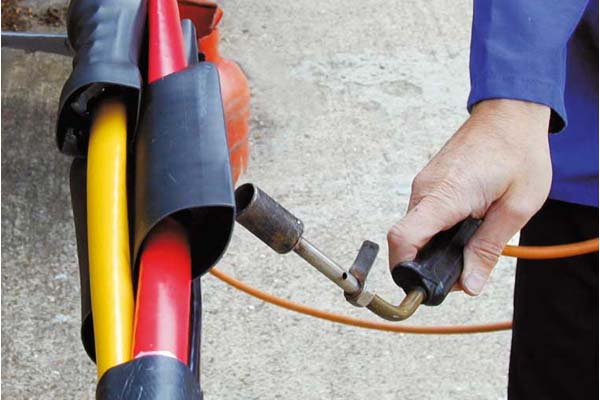

3.1 . Đẩy ống co nhiệt bao vỏ cáp vào vị trí giữa mối nối và khò nhiệt đúng kỹ thuật. Khò nhiệt đoạn giữa ống trước rồi sau đó di chuyển sang hai bên. Di chuyển ngọn lửa liên tục. Đảm bảo ống co đều và không nhăn.

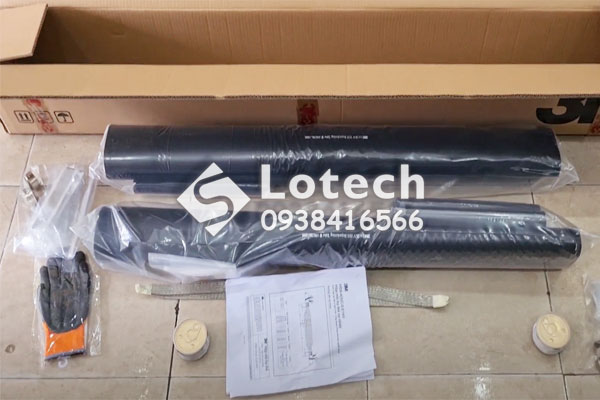

3. Hộp nối cáp co nhiệt hạ thế 4 lõi, 5 lõi HSS 3M
Hộp nối cáp ngầm 3M HSS-4(5)C-0.6/1kV dùng cho cáp hạ thế 4 – 5 lõi, ứng dụng trong nhà và ngoài trời.
| Loại | Kích cỡ pha cáp (mm2) |
A (mm) | B (mm) | C (mm) | L(mm) |
|
HSS – 1/5(4+1) HSS – 1/4(3+1) |
6 to 16 | 100 | 190 | 20 |
Chiều dài nửa ống nối |
| 25 to 35 | 135 | 320 | 25 | ||
| 50 to 70 | 160 | 375 | 25 |
Chiều dài nửa ống nối + 5mm |
|
| 95 to 150 | 190 | 400 | 30 | ||
| 185 to 400 | 220 | 420 | 30 |
Tham khảo thêm: Hướng dẫn lắp đặt Hộp nối cáp co nhiệt hạ thế 4 lõi, 5 lõi HSS 3M
Trên đây là những thông tin Lotech tổng hợp về Sản phẩm 3M Hộp nối cáp hạ thế đổ keo Resin. Quý khách cần thêm thông tin để các loại đầu cáp – hộp nối cáp 3M, hãy gọi tới Hotline để được hỗ trợ nhanh nhất:
