Tìm hiểu về trạm biến áp trụ thép đơn thân
Hiện nay, bên cạnh các loại trạm biến áp đặt nền, trạm xây, trạm treo trên cột bê tông ly tâm, chúng ta cũng bắt gặp các loại trạm biến áp hợp bộ với toàn bộ thiết bị được đặt trong 1 tủ đứng cao khoảng 3 mét. Đó chính là trạm biến áp trụ thép đơn thân hay còn gọi là trạm biến áp kiểu trụ, trạm biến áp 1 cột kiểu mới, trạm hợp bộ kiểu đứng, trạm biến áp 1 cột compact, trạm trụ,…
Cấu tạo của trạm biến áp trụ thép đơn thân
Bản vẽ trạm biến áp 1 cột kiểu mới – trụ thép đơn thân
Trạm biến áp kiểu trụ thép đơn thân có kết cấu là 1 tủ trạm bằng thép mạ kẽm, có bệ đỡ máy biến áp, thân trụ tích hợp tủ điện và hệ thống dây dẫn. Bộ trụ thép đỡ máy biến áp THIBIDI tích hợp tủ trung thế RMU Schneider 3 ngăn bao gồm các chi tiết:
– Thân trụ làm bằng thép nhúng nóng có độ dày 5mm.
Thân trụ thép của trạm biến áp 1 cột kiểu mới
– Tấm đỡ máy biến áp gia công từ tole dày 5mm, có kích thước phù hợp với từng máy biến áp từ 100kVA đến 800kVA.
Bộ trụ thép đỡ máy biến áp 3 pha 100kVA – 800kVA
– Vật tư trạm biến áp: Vành che máy biến áp 3 tầng tole dày 3mm, mặt bít 2 đầu trụ thép 10mm, cánh cửa, đế đặt RMU, tấm lắp MCCB, pas đỡ, colier, móc cẩu,…
Vành che và nắp chụp cực máy biến áp của trạm trụ
Hiện tại vật tư trạm biến áp kiểu trụ đang có giá tốt tại Lotech. Để cập nhật bảng giá phụ kiện đường dây và trạm biến áp với chiết khấu hấp dẫn, quý khách có thể gọi tổng đài hỗ trợ miễn phí:
Ưu và nhược điểm trạm biến áp trụ thép đơn thân
ƯU ĐIỂM:
1. Trạm biến áp tiết kiệm diện tích: Chúng ta thường bắt gặp kiểu trạm biến áp trụ thép đơn thân ở các khu vực đô thị, công cộng nơi hạn chế về không gian lắp đặt.
2. Tiết kiệm chi phí đầu tư: Trạm trụ có giá thành không quá cao, đặc biệt tiết kiệm chi phí đầu tư ban đầu so với các kiểu trạm xây, trạm phòng.
3. Trạm biến áp thông dụng: Trụ thép đỡ máy biến áp công suất từ 100kVA – 800kVA đáp ứng cho mạng lưới phân phối.
4. Tính thẩm mỹ: Bên cạnh các yếu tố về mặt kỹ thuật, trạm biến áp 1 cột còn được lựa chọn bởi có thể đảm bảo mỹ quan tốt hơn khi lắp đặt, đặc biệt là khu vực nội thị.

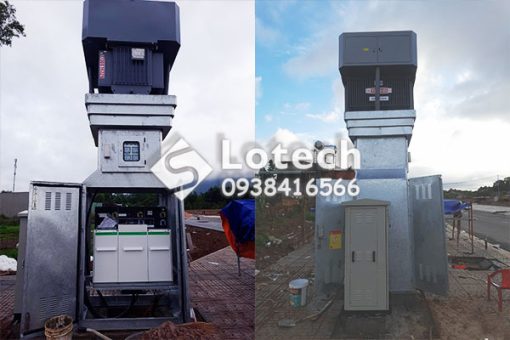

Trụ thép đỡ MBA tích hợp RMU
NHƯỢC ĐIỂM:
1. Công suất nhỏ: Hiện nay, bộ trụ thép đỡ máy biến áp được thiết kế đáp ứng cho các trạm điện công suất đến 800kVA. Các trạm điện có công suất lớn hơn phải tính toán đến các kiểu trạm khác.
2. Đòi hỏi bảo dưỡng thường xuyên: Trạm biến áp đặt ngoài trời nên trong quá trình vận hành cần được kiểm tra định kỳ để đảm bảo máy biến áp và thiết bị có thể hoạt động ổn định.
Ứng dụng của trạm biến áp trụ thép đơn thân
Với ưu điểm là tiết kiệm diện tích và tính thẩm mỹ cao, trạm biến áp kiểu cột trụ thép thường được lắp đặt cho các vị trí như:
– Khu dân cư: Các thị trấn, khu vực có mật độ dân cư cao, các hộ phụ tải nội thị, chung cư,…
– Công trình công cộng: Trạm biến áp phục vụ công trình chiếu sáng, trạm bơm nước,…
– Nhà xưởng: Công trình cấp điện cho nhà máy thuộc khu công nghiệp, xí nghiệp sản xuất có quy mô vừa và nhỏ.
Trên đây là những thông tin chia sẻ của Lotech về trạm biến áp kiểu trụ thép. Quý khách có nhu cầu báo giá trụ thép đơn thân đỡn máy biến áp tích hợp tủ RMU 3 ngăn, có thể liên hệ qua tổng đài hỗ trợ miễn phí:
