Biến Điện Áp Trung Thế Lắp Đặt Vào Đầu T-Plug Tủ RMU (Voltage Sensor)

Biến Điện Áp Trung Thế Lắp Đặt Vào Đầu T-Plug Tủ RMU (Voltage Sensor)

Biến điện áp trung thế lắp đặt vào đầu T-Plug tủ RMU (Voltage Sensor) được trang bị thêm trên RMU dùng để đo lường giá trị điện áp của hệ thống. Hiện nay, Lotech thường cung cấp các dòng LPVT (Low power voltage transformer Sensor) để lắp đặt vào phía sau đầu cáp T-Plug một cách nhanh chóng.

Cảm biến điện áp (Voltage Sensor), thường dùng trong tủ điện trung thế để đo điện áp và cung cấp tín hiệu cho các thiết bị giám sát, bảo vệ hoặc hệ thống SCADA. Cảm biến loại này thường được lắp trên đầu cáp trung thế T-Plug của tủ RMU hoặc tủ hợp bộ để kết hợp với hệ thống chỉ thị có điện áp (VPIS) hoặc cung cấp tín hiệu đo lường cho rơ le bảo vệ hoặc bộ điều khiển.

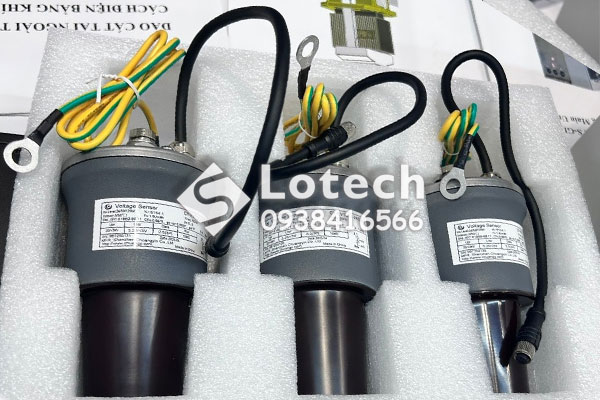

Thông tin cảm biến điện áp tủ RMU lắp sau đầu cáp T-Plug

Sản phẩm cảm biến điện áp CY‑EVTDC1 do Công ty TNHH Shenzhen Chuangyin sản xuất – phù hợp để lắp vào đầu T-Plug của các tủ RMU như ABB SafePlus, Schneider RM6, tủ RMU Siemens 8DJH.

Ứng dụng:

Loại tủ RMU	Mức độ phù hợp
ABB SafePlus	Tương thích với thiết kế kín, cách điện khí SF₆
Schneider RM6	Có thể tích hợp qua đầu cáp T-Plug hoặc đầu vào cảm biến
Siemens 8DJH	Hỗ trợ đầu cáp dạng plug-in, lắp vừa với cảm biến này

Ưu điểm:

– Kích thước nhỏ gọn, dễ lắp vào các đầu T-Plug.

– Độ cách điện cao, đảm bảo an toàn trong môi trường điện trung thế.

– Cấp chính xác cao (0.5), phù hợp cho cả mục đích đo lường và bảo vệ.

– Chuẩn IEC 61869, tương thích với thiết bị SCADA, IED, RTU…

– Hoạt động ổn định trong môi trường kín (tủ GIS hoặc tủ RMU cách điện khí SF₆).

Khuyến nghị khi sử dụng:

– Kiểm tra tương thích cơ khí với đầu T‑Plug (phổ biến là loại Raychem, ABB, 3M…).

– Xác nhận mức điện áp hệ thống (thường 12/24 kV cho RMU).

– Xác minh kết nối đầu ra (tín hiệu điện áp thấp ~3,25 V – phù hợp với SCADA/RTU).

– Sử dụng kèm module giao tiếp hoặc IED nếu tích hợp vào trạm kỹ thuật số.

Quý khách cần tư vấn chọn thiết bị phù hợp RMU đang sử dụng, hãy liên hệ tổng đài hỗ trợ miễn phí:

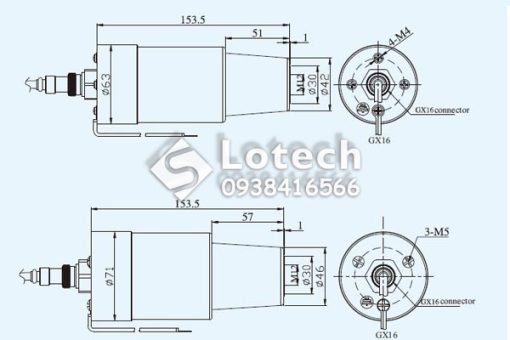

Thông số kỹ thuật cảm biến điện áp lắp đặt vào T-Plug tủ RMU

– Mã hàng: CY-EVTDC1-24(E2).

– Nhãn hiệu/ Xuất xứ: Chuangyin Co., Ltd – Made in China.

– Cấp cách điện: 24kV / 50kV / 125kV theo tiêu chuẩn GB/IEC 61869‑6 (IEC 60044‑7).

– Điện áp hệ thống tối đa: 24kV.

– Khả năng chịu xung sét (lighting impulse): 125kV.

– Tỷ số điện áp pha (Phase Voltage Ratio): từ 24 kV xuống mức khoảng 3,25 V √3.

– Tỷ số điện áp thứ tự không (Zero‑Sequence Voltage): tương ứng khoảng 6,5 V √3.

– Độ chính xác đo pha (đo lường): cấp 0,5.

– Độ chính xác điện áp thứ tự không (bảo vệ): 1 (3P).

– Tần số định mức: 50Hz.

– Nhiệt độ hoạt động: từ −40 °C đến +70 °C.

– Loại LPVT: kết hợp giữa điện áp pha và điện áp thứ tự không (Phase + Zero‑Sequence VT).

– Cách lắp đặt: kiểu rear‑plug (gắn phía sau đầu nối T‑plug).

– Kết nối điện: sử dụng đầu nối hàng không (aviation plug) → đầu dây (lead terminal); dây nối là RVSP có chống nhiễu, dài khoảng 3 m, có thể tùy chỉnh.

– Hệ số điện áp định mức: duy trì tại 1.2 Un liên tục và chịu được 1.9 Un trong 8 giờ.

– Bề mặt sản phẩm: toàn màn chắn (full shield) đảm bảo cách điện và giảm nhiễu.

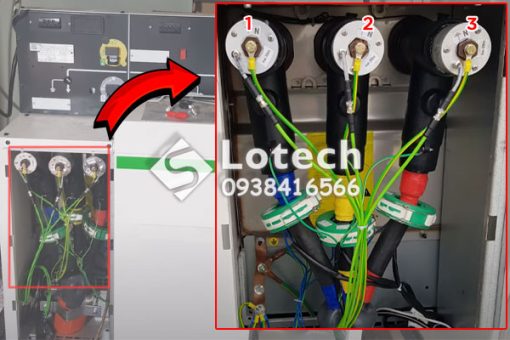

Cảm biến điện áp phía sau T-Plug lắp đặt cho tủ RM6 Schneider

Các cảm biến điện áp lắp đặt tại đầu cáp T-Plug cho tủ RMU Schneider RM6 đáp ứng cấp chính xác tới 0.5 dành cho đo lường, đáp ứng tiêu chuẩn IEC60044-7.

– Cảm biến điện áp LPVT có chức năng Đo lường điện áp; Đo lường công suất; Giám sát Chất lượng điện năng; Chỉ báo sự cố.

– Cảm biến VPIS VO / VDS VO cung cấp chỉ báo điện áp cho FPI hoặc tự động hoá.

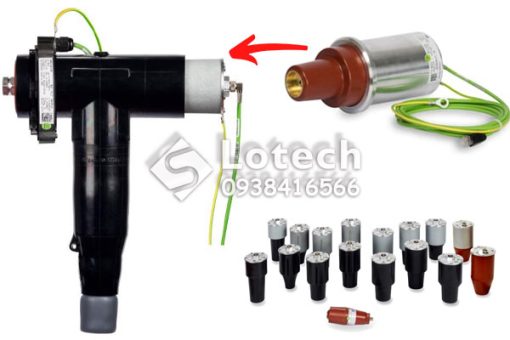

Cảm biến điện áp tích hợp trong T-Plug cho tủ RMU ABB Safeplus

Tủ RMU ABB Safeplus thường sử dụng cảm biến điện áp loại trong nhà KEVA 24 C được thiết kế để dễ dàng thay thế đầu bịt cách điện được sử dụng trong các đầu cáp T-Plug. Do kích thước nhỏ gọn và thiết kế tối ưu, các cảm biến này có thể được sử dụng cho mục đích trang bị thêm cũng như trong các thiết bị lắp đặt mới với dòng sơ cấp định mức của ứng dụng đến 24A.

THÔNG SỐ CẢM BIẾN ĐIỆN ÁP TỦ RMU ABB:

– Điện áp sơ cấp định mức: Upn =  22/V3.

– Điện áp cao nhất cho thiết bị: Um = 24kV.

– Điện áp chịu đựng tần số công nghiệp định mức: 50kV.

– Giá trị định mức về khả năng chịu đựng điện áp xung sét: 125kV.

– Dòng chịu nhiệt liên tục định mức: Icth = 2500A.

– Tỷ lệ biến đổi định mức, để đo điện áp: Kra = 10000:1.

– Cấp chính xác điện áp: 0,5/3P.

– Chiều dài cáp lực: 2,2 m.

Lotech sẵn sàng hỗ trợ khách hàng chọn cảm biến phù hợp cho tủ RMU, để nhận tư vấn và báo giá nhanh xin liên hệ:
