Bộ báo sự cố đầu cáp EKL4 Andaxing cho tủ RMU ABB
Bộ cảnh báo sự cố đầu cáp EKL4 – Andaxing/China lắp trong tủ RMU ABB có cảm biến sự cố ngắn mạch, cảm biến lỗi tiếp đất, báo động pin yếu, tự động lặp lại tín hiệu cảnh báo. Sản phẩm được nhập khẩu chính hãng Andaxing/China, đảm bảo chất lượng, được tin chọn cho các loại tủ trung thế RMU ABB hiện nay.
Chức năng của bộ báo sự cố đầu cáp ABB
Bộ cảnh báo sự cố EKL4 bao gồm các cảm biến sự cố ngắn mạch và sự cố chạm đất. Sản phẩm được thiết kế để lắp đặt cho tủ RMU nhằm giám sát hệ thống điện tự động, nhanh chóng xác định vấn đề đầu cáp để sửa chữa, phục hồi nguồn điện.
Bộ hiển thị, dây tín hiệu, cảm biến lỗi chạm đất
Bộ cảm biến dòng lắp cho 3 pha của đầu cáp

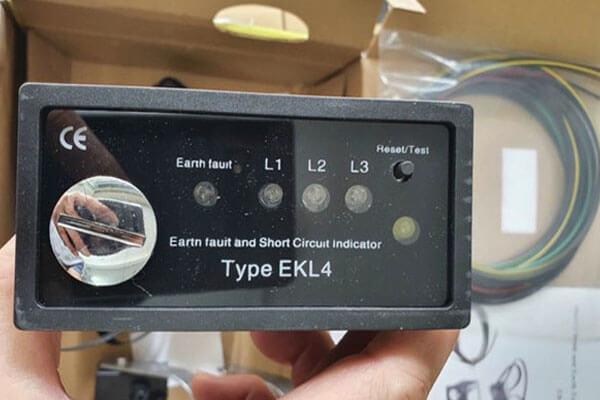

Bộ chỉ thị và cảnh báo sự cố chính hãng Adaxing/China
Nguyên lý làm việc của bộ cảnh báo sự cố
Dòng cài đặt cho sự cố ngắn mạch và chạm đất (theo yêu cầu người sử dụng):
– Dòng phát hiện ngắn mạch: 150A ÷ 1500A (mặc định 800A)
– Dòng phát hiện chạm đất: 20A ÷ 200A (mặc định 50A)
Thời gian reset đảm bảo thời gian để kiểm tra khắc phục sự cố:
– Thời gian reset: 2h – 4h – 8h – 24h
– Thời gian tối thiểu nhấp nháy cảnh báo liên tục: 40ms
Chức năng cảnh báo pin yếu: Khi điện áp của pin dưới 2,7V, đèn cảnh báo pin yếu sẽ sáng cảnh báo cho người sử dụng thay pin kịp thời.
Thông số kỹ thuật bộ cảnh báo sự cố đầu cáp EKL4 nhãn hiệu Andaxing/China
| Module | EKL4 | ||
| Điện áp làm việc | 3kV-40,5kV | ||
| Môi trường xung quanh | nhiệt độ | -25°C đến 70°C | |
| độ ẩm | ≤95% | ||
| Dòng cảnh báo ngắn mạch | 150A – 2000A | ||
| Dòng cảnh báo chạm nối đất | 10A – 100A | ||
| Độ chính xác của dòng báo động | ±10% | ||
| Thời gian phản hồi báo động | lỗi ngắn mạch | 40ms | |
| lỗi nối đất | 40ms | ||
| Dòng làm việc | lúc bình thường | ≤10uA | |
| lúc hiển thị cảnh báo | ≤0,5mA | ||
| Thời gian tự động thiết lập lại | 7s/8h/12h/24h | ||
| Nguồn nuôi phụ trợ | pin tích hợp | Li-ion 3.6v2.25Ah | |
| bên ngoài | 24V-230V DC/AC | ||
| Tiếp điểm rơ le đầu ra | 2A 30VDC/1A 125VAC | ||
| Đường kính dây dẫn áp dụng | cảm biến ngắn mạch | loại A | Φ20mm~Φ40mm |
| loại B | Φ30mm~Φ50mm | ||
| loại C | Φ50mm~Φ70mm | ||
| cảm biến nối đất | loại A | Φ60mm~Φ100mm | |
| loại C | Φ80mm~Φ130mm | ||
| Cấp bảo vệ | chỉ số | IP40 | |
| cảm biến | IP65 | ||
| Chiều dài cáp quang cho cảm biến ngắn mạch | 3m (tiêu chuẩn) | ||
| Chiều dài cáp quang cho cảm biến chạm đất | 3m (tiêu chuẩn) | ||
| Kích thước cửa sổ panel (WxH) | 92x45mm | ||
| Kích thước chỉ báo (WxHxD) | 96X48x69mm | ||
| Kích thước cảm biến (WxHxD) | 40x44x27mm | ||
Thiết bị cảnh báo sự cố đầu cáp EKL4 có chức năng truyền tín hiệu từ xa, xác định nhanh chóng và chính xác những vị trí bị lỗi, tiết kiệm tối đa thời gian tìm kiếm, giảm thiểu thời gian và phạm vi mất điện, nâng cao độ tin cậy cung cấp điện.
Quý khách có nhu cầu lắp đặt bộ báo sự cố đầu cáp EKL4 Andaxing cho tủ RMU ABB, Schneider,… có thể liên hệ với Lotech để được tư vấn – báo giá chiết khấu hấp dẫn:
