Cáp Điều Khiển Recloser Schneider
Cáp điều khiển kết nối máy cắt Recloser Schneider với tủ ADVC tạo thành một bộ máy cắt tự đóng lặp lại điều khiển và giám sát từ xa.

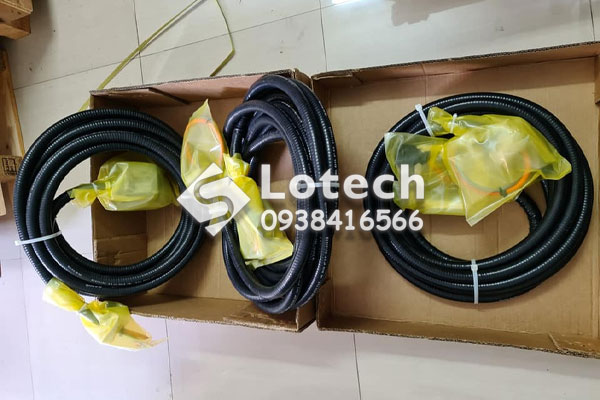

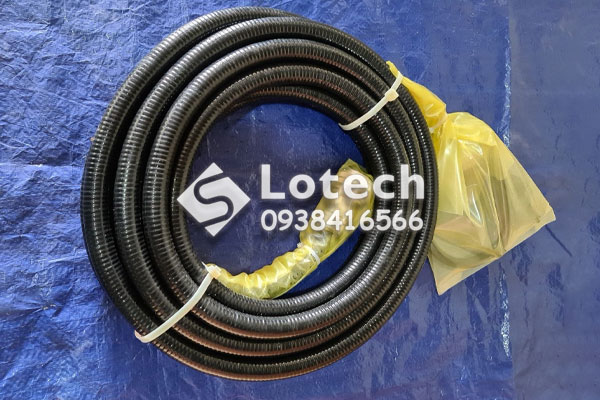

Các loại cáp điều khiển Recloser Schneider
| Loại | Mã |
| Cáp điều khiển 7m | N03-602 |
| Cấp điều khiển 11m | N03-633 |
| Cáp điều khiển 20m | N03-635 |
Đấu nối cáp điều khiển Recloser Schneider
Khi lắp đặt hay thử nghiệm máy cắt Recloser Schneider cần phải đấu nối hoặc tháo đấu nối cáp điều khiển hoăc khỏi thân máy cắt, tủ điều khiển ADVC hoặc cả hai.

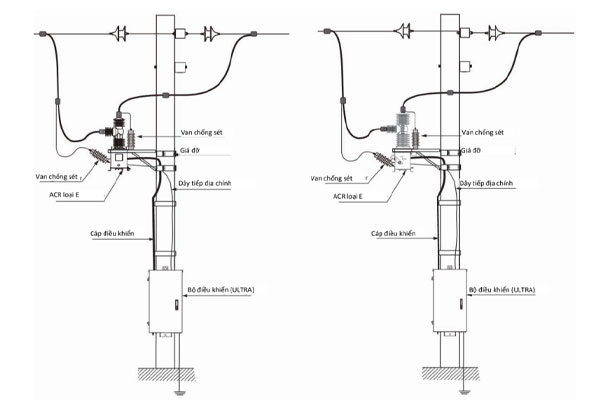

Cáp điều khiển được cắm vào phía dưới đáy của thân máy cắt và đầu kia vào phía bên dưới của tủ ADVC.
Để thực hiện thành công, yêu cầu thực hiện theo những kỹ thuật sau:
– Cắt nguồn tủ điều khiển: Cắt tất cả các MCB. Thao tác này được thực hiện bất cứ khi nào đấu nối hoặc tháo kết nối cáp điều khiển.
– Để đấu nối cáp: Cầm đầu cắm ở bên phía cạnh dài, kiểm tra hướng cắm, cẩn thận đặt nó vào vị trí trên ổ cắm và đẩy dứt khoát vào vị trí. Kiểm tra xem nó đã được chắc hay chưa bằng cách lắc đầu cắm. Nếu bạn không thế đẩy đầu cắm vào với một lực vừa phải tức là bạn đã đặt không đúng vị trí. Không bao giờ đẩy nó với một lực mạnh.
– Để tháo kết nối cáp: Cầm đầu cắm ở phía cạnh ngắn và bóp mạnh để mở các ngạnh khóa bên trong (không thấy được); Lắc đầu cắm để giải phóng các ngạnh khóa; Sau đó rút đầu cắm ra.
Lưu ý: Không bao giờ được rút đầu cắm ra bằng cách kéo cáp.
