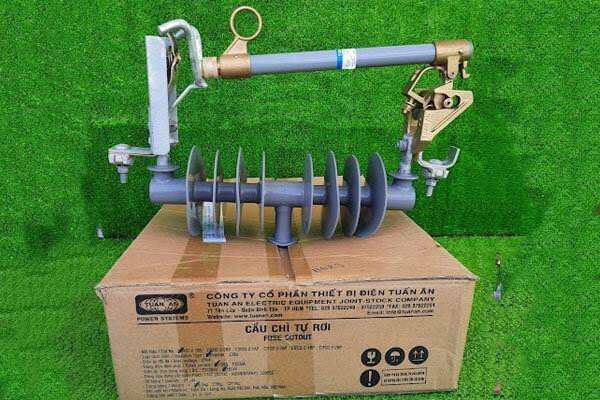

Cầu Chì Tự Rơi FCO Tuấn Ân
Cầu chì tự rơi (tiếng anh là FCO – Fuse Cut Out) sử dụng trong mạng điện trung thế với chức năng bảo vệ các thiết bị trên lưới trung thế khi quá tải và ngắn mạch.
Cầu chì tự rơi FCO Tuấn Ân thiết bị đóng cắt bảo vệ trung thế thông dụng sử dụng ở các đường dây trên không và nhánh rẽ bảo vệ trạm biến áp.

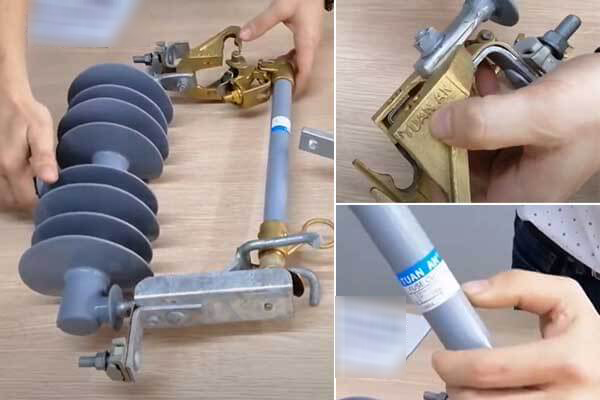

– Cấu tạo của cầu chì tự rơi gồm 3 phần chính là Khung đỡ hình C; Ống chì và Dây chì. Các chi tiết bằng sắt trong cầu chì tự rơi cũng được mạ kẽm nên có khả năng chống ăn mòn, chịu được mưa nắng, gió bụi, sương muối.
– Nguyên lý làm việc của cầu chì tự rơi là khi cường độ dòng điện tăng bất thường, dây chì sẽ chảy ra và đứt, phần đầu cầu chì sẽ tự động nhả chốt hãm ống chì rơi xuống tạo ra khoảng hở nhìn thấy được, cảnh báo cho KTV nhận biết và xử lý.
– Thao tác đóng cắt cầu chì tự rơi tuân thủ theo quy định của EVN, đảm bảo phân đoạn đường dây không tải hiệu quả, an toàn và tin cậy.
Thông số kỹ thuật cầu chì tự rơi FCO Tuấn Ân
Cách chọn cầu chì tự rơi FCO Tuấn Ân để sử dụng phù hợp cho công trình, cần thông qua các đặc tính kỹ thuật nêu ra dưới đây::
| LOẠI (TYPE) | THÔNG SỐ KỸ THUẬT CẦU CHÌ TỰ RƠI | |||||
| Cách điện (Insulator) | Điện áp định mức (Rated voltage) | Dòng định mức (Rated current) | Khả năng cắt (Interrupt Capacity) | K/c đường rò (Leakage distance) | Lõi thu ngắn hồ quang (Arc Shortening Rod) | |
| 24 KV 125 KV-BIL | ||||||
| FCO 2-1AP | Porcelain | 24KV (*) | 100 A | 12 kA | ≥384mm | Có (Yes) |
| FCO 2-2AP | Porcelain | 24KV (*) | 200 A | 12kA | ≥384mm | Có (Yes) |
| 27 KV 150 KV-BIL | ||||||
| FCO 2-1BP | Porcelain | 27KV | 100 A | 12 kA | ≥480mm | Có (Yes) |
| FCO 2-2BP | Porcelain | 27KV | 200 A | 12 kA | ≥480mm | Có (Yes) |
| FCO 2-1BS | Polymer | 27KV | 100 A | 12 kA | ≥744mm | Có (Yes) |
| Polymer | 27KV | 100 A | 12 kA | ≥1200mm | Có (Yes) | |
| FCO 2-2BS | Polymer | 27KV | 200 A | 12 kA | ≥744mm | Có (Yes) |
| Polymer | 27KV | 200 A | 12 kA | ≥1200mm | Có (Yes) | |
| FCO 3-1CS | Polymer | 38,5 KV | 100 A | 11.2 kA | ≥1200mm | Có (Yes) |
| FCO 3-1CP | Porcelain | 38,5 kV | 100 A | 11.2 kA | ≥770mm | Có (Yes) |
| LOẠI (TYPE) | Cách điện (Insulator) | KÍCH THƯỚC (DIMENSIONS) (mm) | |||||
| A | B | C | D | E | F | ||
| FCO 2-1BS | Polymer | 460 | 180 | 330 | 85 | 70 | 45 |
| FCO 2-2BS | Polymer | 475 | 230 | 380 | 65 | 70 | 45 |
| FCO 3-1CS | Polymer | 475 | 230 | 380 | 65 | 70 | 45 |
| FCO 2-1AP | Porcelain | 420 | 180 | 330 | 75 | 70 | 45 |
| FCO 2-2AP | |||||||
| FCO 2-1BP | 420 | 180 | 330 | 80 | 70 | 45 | |
| FCO 2-2BP | |||||||
| FCO 3-1CP | 440 | 230 | 380 | 70 | 70 | 45 | |
Các loại cầu chì tự rơi FCO Tuấn Ân
Hiện nay, Tuấn Ân có cầu chì tự rơi cách điện sứ và cách điện polymer, sử dụng ở các cấp điện áp 24kV, 35kV, tùy chọn các loại ở dòng điện định mức 100A hoặc 200A.
– Điện áp định mức: 24kV; 35kV.
– Dòng điện định mức: 100A; 200A.
– Tần số định mức: 50Hz.
– Khả năng cắt ngắn mạch: 12kA.

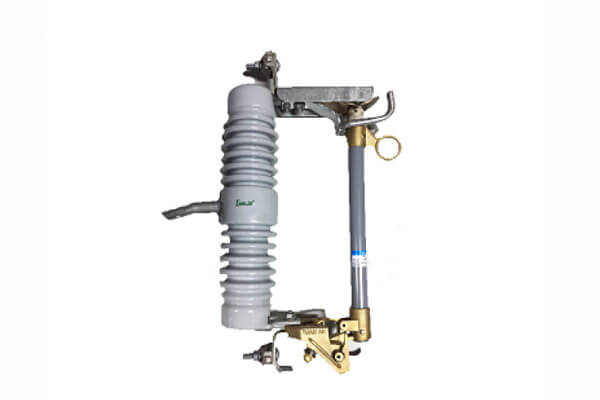

LOẠI CẦU CHÌ TỰ RƠI CÁCH ĐIỆN SỨ:
– Độ bền điện áp xung (BIL):
+ Loại 24kV: 125kV; 150kV
+ Loại 35kV: 170kV
– Chiều dài dòng rò:
+ Loại 24kV: 340mm, 440mm.
+ Loại 35kV: 720mm.
LOẠI CẦU CHÌ TỰ RƠI CÁCH ĐIỆN POLYMER:
– Độ bền điện áp xung (BIL):
+ Loại 24kV: 150kV
+ Loại 35kV: 200kV
– Chiều dài dòng rò:
+ Loại 24kV: 635mm.
+ Loại 35kV: 980mm.
Ký hiệu cầu chì tự rơi trong mạch điện dạng biểu tượng hình hộp chữ nhật với một vạch ngang ở giữa, ngoài ra còn có một số ký hiệu bổ sung để chỉ ra thông số kỹ thuật của cầu chì.
Báo Giá Cầu Chì Tự Rơi FCO Tuấn Ân
| STT | Sản phẩm | Nhãn hiệu | ĐVT | Đơn giá tham khảo |
| 1 | Cầu chì tự rơi FCO 100A 27kV 150kV BIL – Cách điện sứ | Tuấn Ân | Cái | 2.516.760 |
| 2 | Cầu chì tự rơi FCO 200A 27kV 150kV BIL – Cách điện sứ | Tuấn Ân | Cái | 2.801.280 |
| 3 | Cầu chì tự rơi FCO 100A 35kV 170kV BIL – Cách điện sứ | Tuấn Ân | Cái | 2.928.960 |
| 4 | Cầu chì tự rơi FCO 100A 27kV 150kV BIL – Cách điện Polymer | Tuấn Ân | Cái | 2.468.880 |
| 5 | Cầu chì tự rơi FCO 200A 27kV 150kV BIL – Cách điện Polymer | Tuấn Ân | Cái | 2.670.960 |
| 6 | Cầu chì tự rơi FCO 100A 35kV 170kV BIL – Cách điện Polymer | Tuấn Ân | Cái | 2.823.960 |
Trên đây là thông tin chia sẻ của Lotech về cầu chì tự rơi Tuấn Ân – FCO Polymer và sứ. Để cập nhật giá các loại cầu chì tự rơi LB FCO mới nhất – CK cao, quý khách có thể liên hệ Hotline/ Zalo:
