Cầu Dao Phụ Tải LBS Khí SF6 Shinsung Hàn Quốc

Cầu Dao Phụ Tải LBS Khí SF6 Shinsung Hàn Quốc

Dòng sản phẩm cầu dao phụ tải SPGAS chính hãng Shinsung là loại LBS 3 pha, cách điện bằng khí SF6, phục vụ đóng cắt cho hệ thống điện ở các cấp điện áp 15kV, 27kV, 38kV – dòng điện 400A, 630A.

Đặc tính chung của cầu dao LBS khí SF6 hãng Shinsung

– Cầu dao phụ tải LBS hãng Shinsung xuất xứ Hàn Quốc được sản xuất phù hợp với tiêu chuẩn IEC 60265-1, 60694.

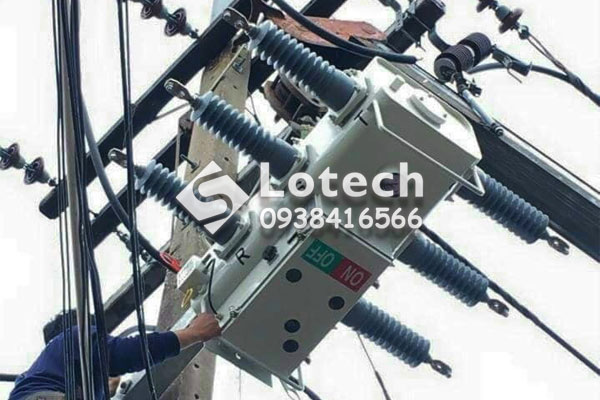

– Dòng sản phẩm SPGAS thích hợp lắp đặt trên cột ngoài trời, chịu được nắng, mưa, gió, bụi, ô nhiễm,…

– Thiết kế tất cả trong một cho hệ thống SCADA với cảm biến dòng, điện áp, biến điệp áp được tích hợp gắn bên trong thiết bị.

– Không dầu, không cần bảo trì. LBS sử dụng khí SF6 như là cách điện và dung môi cắt.

– Thân LBS được chế tạo từ thép không gỉ với độ dày hơn 3mm được thế kế độ bền tối đa và đường hàn nhỏ nhất để giảm thiểu sự ăn mòn.

– Độ bền cơ học cao với 5.000 lần vận hành thử nghiệm và đảm bảo 10.000 lần vận hành thực tế.

– Đóng cắt nhanh với cơ chế vận hành độc lập, cơ cấu lò xo đảo chiều.

– Cách điện SF6 đáp ứng chất lượng theo yêu cầu tiêu chuẩn IEC60376. Tỷ lệ rò rỉ khí SF6 thấp hơn 1.0 × 10-6 cc/s , nói cách khác 0.02% trên năm.

Điều kiện lắp đặt LBS SF6 Shinsung

+ Nhiệt độ môi trường: -25~70℃ (Kiểu không tủ điều khiển: -40~70℃).

+ Bức xạ tối đa: 1,100 W/m2.

+ Độ ẩm tương đối: Lên tới 95% RH.

+ Tốc độ gió: 45 m/s.

+ Độ cao: Lên tới 2500m so với mực nước biển.

+ Điều kiện khí hậu: Khí hậu nhiệt đới.

+ Mức độ ô nhiễm: Ô nhiễm nặng (ESDD 0.35 mg/cm2).

Thông số kỹ thuật cầu dao phụ tải LBS khí SF6 Shinsung

Loại sản phẩm	SPGAS-26	SPGAS-36
Điện áp hệ thống tối đa	27kV	38kV
Dòng liên tục định mức	630A	630A
Tần số định mức	50/60Hz	50/60Hz
Dòng chịu đựng ngắn mạch định mức	25kA/1s; 12.5kA/3s	25kA/1s; 12.5kA/3s
Dòng đỉnh chịu đựng định mức	65 kA (đỉnh)	65 kA (đỉnh)
Số lần vận hành cắt tải	1000 lần	1000 lần
Dòng ngắn mạch (Đỉnh)	32,5 kAp	32,5 kAp
Số lần vận hành đỉnh	5 lần	5 lần
Dòng nạp cáp	25A (200A)	20A
Khả năng cắt dòng dung đường dây	1.5A	2A
Dòng mạch vòng kín	630A	630A
Dòng từ hóa máy biến áp	22A	22A
Điện áp chịu đựng tần số công nghiệp
Điều kiện ướt 10 giây	50kV	70kV
Điều kiện khô 1 phút	60kV	70kV
Thử nghiệm dòng chịu đựng xung sét (1,2 x 50µs)	150kV	170kV
Phương pháp dập hồ quang và cách điện	Khí SF6	Khí SF6
Khoảng cách rò (Sứ)	740mm	960mm
Khoảng cách rò (Silicon)	826mm	1084mm
Cấp độ bảo vệ IP	54	54
Thời gian đóng/cắt	<0,7s	<0,7s
Cơ chế vận hành (Đảm bảo)	10000 lần	10000 lần
Nhiệt độ vận hành (*kiểu bằng tay)	-25(-40)~70°C	-25(-40)~70°C
Áp suất danh định (kgf/cm2 G, ở 20°C)	0,7	0,7
Áp suất nổ (kgf/cm2 G)	4 ~ 6	4 ~ 6
Áp suất khí tối thiểu (kgf/cm2 G)	0	0
Tỷ lệ rò rỉ (cc/giây)	1,1×10^-7	8,2×10^-7

Trên đây là thông tin chia sẻ của Lotech về sản phẩm cầu dao phụ tải LBS khí SF6 Shinsung Hàn Quốc. Quý khách có nhu cầu lắp đặt máy cắt, cầu dao cách ly và cầu dao phụ tải cho hệ thống điện, vui lòng liên hệ qua Hotline/ Zalo:
