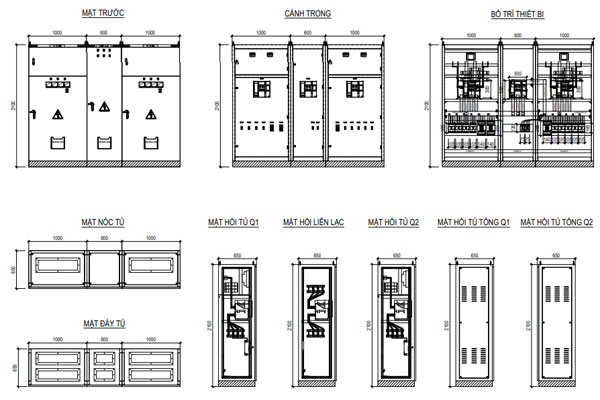

Chi Tiết Tủ Hạ Thế Trạm Kios 750kVA – 1250kVA
GHI CHÚ:
– TỦ TỔNG (Q1,Q2): CẤU HÌNH CHI TIẾT XEM SƠ ĐỒ NGUYÊN LÝ CÁP ĐIỆN CÁC TRẠM BIẾN ÁP. TỦ CHỨA CẢ MÁY CẮT TỔNG VÀ CÁC APTOMAT PHÂN PHỐI.
– KÍCH THƯỚC TỦ TỔNG Q1 C2100xR1000xS700.
– KÍCH THƯỚC TỦ LIÊN LẠC C2100xR600xS700.
– KÍCH THƯỚC TỦ TỔNG Q2: C2100xR1000xS700.
– TỦ BẰNG TÔN DÂY 2MM, SƠN TĨNH ĐIỆN MÀU GHI SÁNG. TỦ ĐẶT TRONG TRẠM, CÓ 2 LỚP CÁNH.
– CÁP VÀO TỪ NÓC, RA TỪ ĐÁY TỦ.
LƯU Ý:
– CHI TIẾT CẤU TẠO TỦ TRONG BẢN VẼ NÀY CHỈ MANG TÍNH CHẤT THAM KHẢO, CÁC CẤU HÌNH CHI TIẾT SẼ DO NHÀ CUNG CẤP SẢN PHẨM ĐỀ XUẤT VỚI CHỦ ĐẦU TƯ PHÙ HỢP VỚI THỰC TẾ.
– VIỆC LẮP ĐẶT BIẾN DÒNG VÀ RƠ LE BẢO VỆ THEO BẢN VẼ NÀY CÂN CĂN CỬ VÀO THỰC TẾ LỰA CHỌN SẢN PHẨM: TRƯỜNG HỢP CÁC ACB ĐÃ TRANG BỊ SẴN BIẾN DÒNG HOẶC CÁC RƠ LE CÓ CHỨC NĂNG TƯƠNG ĐƯƠNG NHƯ SƠ ĐỒ NÀY THÌ KHÔNG CẦN PHẢI LẮP ĐẶT RIÊNG CÁC THIẾT BỊ NÀY NỮA.

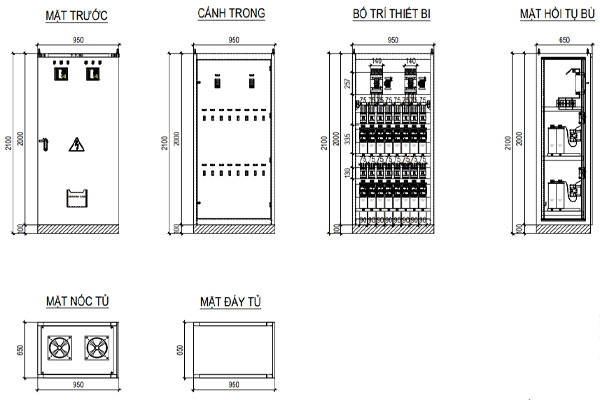

Tủ tụ bù ngăn hạ thế trạm kios 750kVA – 1250kVA
GHI CHÚ:
– TỦ TỤ BÙ DUNG LƯỢNG THEO BẢN VẼ SƠ ĐỒ CÁP ĐIỆN.
– KÍCH THƯỚC TỦ TỤ BÙ C2100XR800XS800.
– TÔN 1,5 – 2 MM, SƠN TĨNH ĐIỆN MÀU GHI SÁNG. TỦ ĐẶT TRONG TRẠM, CÓ 2 LỚP CÁNH.
– SỐ LƯỢNG: 2 TỦ.
– TỦ TỤ BÙ: CÁP VÀO TỬ HÔNG TỦ.
LƯU Ý:
– CHI TIẾT CẤU TẠO TỪ TRONG BẢN VẼ NÀY CHỈ MANG TÍNH CHẤT THAM KHẢO, CÁC CÂU HÌNH CHI TIẾT SẼ DO NHÀ CUNG CẤP SẢN PHẨM ĐỀ XUẤT VỚI CHỦ ĐẦU TƯ PHÙ HỢP VỚI THỰC TẾ.
