Chống sét van dạng T-Plug Raychem ELBC-8240SA
Thiết bị chống sét không khe hở có màn chắn được thiết kế kiểu chữ T. Sản phẩm được thiết kế để kết nối trực tiếp vào bên ngoài ống lót hình nón của đầu cáp trung thế T-Plug 24kV Raychem TE ELBC-824.
Đặc tính chung của chống sét T-Plug Raychem ELBC-8240SA

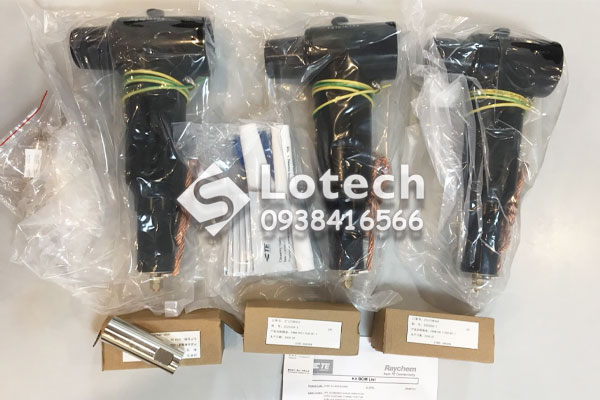

– Bộ chống sét van dạng T-Plug Raychem ELBC-8240SA gồm thiết bị chống sét có màn chắn, chốt có ren và dây tiếp địa cho cả 3 pha.
– Lớp cách điện của thiết bị chống sét có màn chắn được làm bằng EPDM đã được cải tiến đạt chất lượng cao.

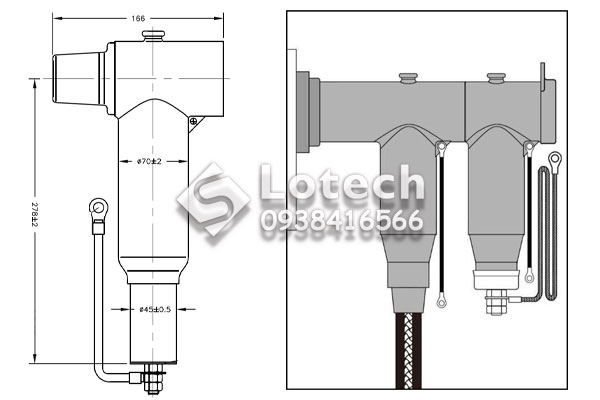

– Tùy chọn lắp đặt: Lắp đặt trực tiếp vào đầu sứ plug-in của tủ RMU hoặc lắp sau T-Plug cho ngăn đầu cáp vào.
– Chống sét van cho tủ RMU ABB SafeRing/ SafePlus, tủ RM6 Schneider, tủ RMU Siemens 8DJH,…
Thông số kỹ thuật đầu cáp chống sét T-Plug Raychem ELBC-8240SA
– Cấp điện áp: 24kV.
– Điện áp định mức: 26kV.
– Điện áp hoạt động liên tục UC: 20.8kV.
– Dòng xả định mức (cực đại): 5kA.
– Xung dòng chuyển mạch (cực đại): 0.5kA.
– Điện áp tham chiếu tần số nguồn: ≥26kV.
– Điện áp dư (cực đại) ở dòng phóng định mức: ≤66kV.
– Điện áp dư (cực đại) tại xung dòng điện chuyển mạch: ≤56kV.
– Điện áp dư (cực đại) ở xung dòng sét: ≤74kV.
– Xung dòng điện thời gian dài (2ms, 18 lần): 150A.
– Chịu được điện áp ở xung dòng điện cao (4/10 μs): 65kV.
– Điện áp chịu xung sét trên lớp cách điện vỏ (1,2/50 μs): 125kV.
