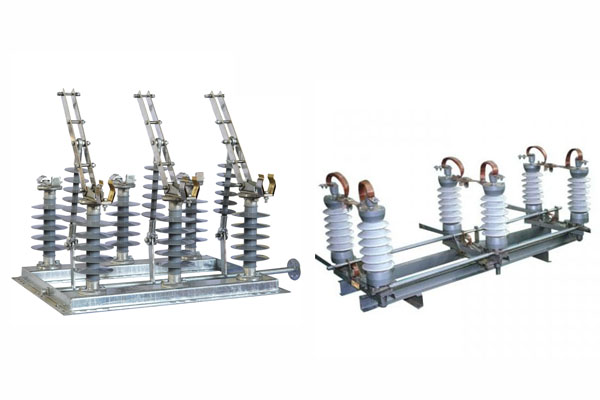

Dao Cách Ly 3 Pha Là Gì?
Dao cách ly 3 pha (tiếng anh là DS – Disconnecting Switch) là loại thiết bị đóng cắt bảo vệ thông dụng cho trạm biến áp và đường dây.
Chức Năng Của Dao Cách Ly 3 Pha
Trong phân loại dao cách ly, DS 3 pha là dòng sản phẩm được sử dụng phổ biến nhất, đáp ứng các tính năng:
– Cầu dao cách ly 3 pha đóng cắt dòng điện dung của đường dây không tải, dòng điện không tải của máy biến áp.
– Để đảm bảo an toàn cho người và thiết bị, DS 3 pha ở trạng thái đóng cắt cần phải chịu được dòng điện định mức dài hạn, dòng sự cố ngắn hạn.
– Dao cách ly có dao tiếp địa đi kèm có tính an toàn cao hơn. Khi DCL mở, dao tiếp địa liên động, nối phần mạch cách ly để phóng điện áp dư còn tồn tại trong mạch cắt.
Thông Số Kỹ Thuật Của Dao Cách Ly 3 Pha
– Nhà sản xuất: Dao cách ly Tuấn Ân; Schneider; Hubble AB Chance, Hagen…
– Điện áp định mức: 24kV – 35kV.
– Dòng điện định mức: 630A – 800A.
– Tần số định mức: 50Hz.
– Khả năng chịu ngắn mạch: 25kA/s; 25kA/3s.
– Điện áp chịu đựng xung (BIL): 125kV – 150kV – 170kV.
– Chiều dài dòng rò: 25mm/kV.
– Vật liệu cách điện: Sứ, Polymer, Epoxy.
Bảng Giá Dao Cách Ly 3 Pha 24kV – 35kV
Bảng giá dao cách ly 3 pha cách điện sứ
| Sản phẩm | Phụ kiện | Đơn giá tham khảo |
| Dao cách ly 3 pha 24kV 630A 150kV BIL (lắp phương đứng trên 1 trụ) – cách điện sứ |
Bộ sào thao tác LBS dầu 24kV – 35kV ngoài trời (8 mét) |
22.587.728 |
| Dao cách ly 3 pha 24kV 630A 150kV BIL (lắp phương đứng trên 2 trụ) – cách điện sứ | 26.230.688 | |
| Dao cách ly 3 pha 24kV 630A 150kV BIL (2 phương lắp trên 1 trụ) – cách điện sứ |
Thanh chống DS 3 pha ngoài trời; Bộ sào thao tác DS 24kV – 35kV ngoài trời (8 mét), bulon nhúng kẽm |
27.848.348 |
| Dao cách ly 3 pha 24kV 630A 150kV BIL (2 phương lắp trên 2 trụ – tâm 1.4m) – cách điện sứ | 29.459.472 | |
| Dao cách ly 3 pha 24kV 630A 150kV BIL (2 phương lắp trên 2 trụ – tâm 2m) – cách điện sứ | 29.459.472 | |
| Dao cách ly 3 pha 24kV 630A 150kV BIL (2 phương lắp trên 2 trụ – tâm 2.2m) – cách điện sứ | 30.036.876 | |
| Dao cách ly 3 pha 24kV 630A 150kV BIL (2 phương lắp trên 2 trụ – tâm 2.5m) – cách điện sứ |
Thanh chống DS 3 pha ngoài trời; Bộ sào thao tác DS 24kV – 35kV ngoài trời (8 mét), bulon nhúng kẽm |
30.902.724 |
| Dao cách ly 3 pha 35kV 630A 170kV BIL (ngoài trời) – cách điện sứ | 33.649.048 |
Bảng giá dao cách ly 3 pha cách điện polymer
| Sản phẩm | Phụ kiện | Đơn giá tham khảo |
| Dao cách ly 3 pha 24kV 630A 150kV BIL (2 phương lắp trên 1 trụ) – cách điện polymer |
Bộ sào thao tác DS 24kV – 35kV ngoài trời (8 mét), bulon nhúng kẽm |
24.527.028 |
| Dao cách ly 3 pha 24kV 800A 150kV BIL (2 phương lắp trên 1 trụ) – cách điện polymer | 30.185.828 | |
| Dao cách ly 3 pha 35kV 630A 170kV BIL (2 phương lắp trên 1 trụ) – cách điện polymer | 32.475.664 | |
| Dao cách ly 3 pha 24kV 630A 150kV BIL (2 phương lắp trên 2 trụ – tâm 1.4m) – cách điện polymer | Bộ sào thao tác DS 24kV – 35kV ngoài trời (8 mét), bulon nhúng kẽm | 26.212.284 |
| Dao cách ly 3 pha 24kV 630A 150kV BIL (2 phương lắp trên 2 trụ – tâm 2m) – cách điện polymer |
Bộ sào thao tác DS 24kV – 35kV ngoài trời (8 mét), bulon nhúng kẽm |
26.212.284 |
| Dao cách ly 3 pha 35kV 630A 170kV BIL (2 phương lắp trên 2 trụ – tâm 2m) – cách điện polymer | 35.073.380 | |
| Dao cách ly 3 pha 24kV 630A 150kV BIL (2 phương lắp trên 2 trụ – tâm 2.5m) – cách điện polymer |
Bộ sào thao tác DS 24kV – 35kV ngoài trời (8 mét), bulon nhúng kẽm |
27.078.304 |
| Dao cách ly 3 pha 35kV 630A 170kV BIL (2 phương lắp trên 2 trụ – tâm 2.5m) – cách điện polymer | 36.516.632 |
Bảng giá dao cách ly 3 pha cách điện epoxy
| Sản phẩm | Phụ kiện | Đơn giá tham khảo |
|
Dao cách ly 3 pha 24kV 630A (trong nhà) – cách điện epoxy |
Bộ truyền động DS trong nhà | 16.000.644 |
| Bộ truyền động DS trong nhà có bệ chì | 22.262.648 | |
| Bộ truyền động DS trong nhà có bệ chì liên động | 25.255.448 |
Trên đây là thông tin và bảng báo giá dao cách ly 3 pha. Quý khách hàng cần tư vấn – báo giá chiết khấu cao đáp ứng yêu cầu thi công, vui lòng liên hệ với chúng tôi:
