Dao Cách Ly Chém Ngang (Ngoài Trời) Vina Electric 630A 25,8kV – 40,5kV

Lotech chuyên cung cấp các loại dao cách ly Vina Electric với ưu điểm:

– DS 3 pha cách điện Polymer, tiếp điểm đồng mạ bạc, khung tôn 4mm chi tiết mạ kẽm.

– Đủ loại cầu dao cách ly trung thế 3 pha 630A có các cấp điện áp 25,8kV – 40,5kV.

– Thiết bị đóng cắt bảo vệ trung thế chuyên cho dự án với tiến độ cấp hàng nhanh, giá tốt.

Để cập nhật bảng giá thiết bị điện trung thế Vina Electric – LBS, DS, LA mới nhất với chiết khấu hấp dẫn, hãy liên hệ với chúng tôi.

Hotline/Zalo: 0938416566

Bạn vui lòng nhập số điện thoại để tư vấn hoàn toàn miễn phí!

Mô tả

Dao Cách Ly Chém Ngang (Ngoài Trời) Vina Electric 630A 25,8kV – 40,5kV

Dao cách ly chém ngang (ngoài trời) Vina Electric 630A 25,8kV – 40,5kV được sử dụng để đóng cắt chế độ không tải cho lưới điện, trạm điện phân phối trung thế.

– Loại dao cách ly DS được thiết kế và chế tạo để hoạt động với điện áp tối đa lên đến 40,5kV.

– DS 3 pha vận hành, đóng cắt tiếp điểm theo phương ngang, giúp đảm bảo an toàn trong quá trình vận hành.

Cấu tạo DS 3 pha ngoài trời cắt ngang Vina Electric

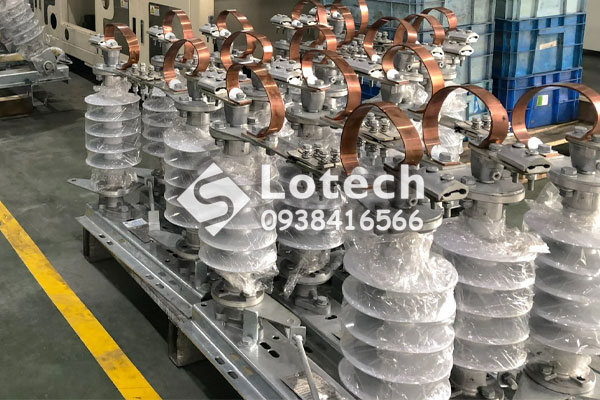

Các loại dao cách ly DS Vina Electric

1. Bộ đóng ngắt tiếp điểm chính bằng đồng, được mạ bạc.

2. Hệ thống sứ cách điện Polymer có chiều dài đường dò lớn (>25mm/kV).

3. Khung bệ đỡ và phụ kiện:

+ Vật liệu làm khung bằng tôn 4mm được gia công trên dây chuyền CNC.

+ Các chi tiết mạ kẽm nhúng nóng, không bị han gỉ trong điều kiện nhiệt đới.

Thông số dao cách ly trung thế chém ngang ngoài trời Vina Electric

Thông số	DS 25	DS 40
Điện áp định mức (Ur)	25,8kV	40,5kV
Dòng điện định mức (Ir)	630A	630A
Tần số định mức (fr)	50Hz	50Hz
Dòng ngắn mạch định mức trong 1s (Ik)	25KA	25KA
Dòng ngắn mạch tức thời (Ip)	50KA	50KA
Dòng tạo ngắn mạch định mức (Ima)	11KA	11KA

Bản vẽ cấu tạo DS Vina Electric dao cách ly chém ngang

DS	Kích thước (mm)				Chiều dài dòng dò (Đơn vị: mm)
DS	L	H	H1	P	Chiều dài dòng dò (Đơn vị: mm)
25,8kV	760	440	360	540	Khoảng cách giữa các điểm mang điện: 350
40,5kV	850	550	460	650	Khoảng cách giữa các điểm mang điện: 430

Trên đây là thông tin chia sẻ của Lotech về sản phẩm DS ngoài trời kiểu chém ngang Vina Electric. Quý khách cần tư vấn chi tiết hơn và báo giá các vật tư thiết bị điện trung thế, xin vui lòng liên hệ:
