Dao Cắt Tụ Bù Trung Thế 1 Pha UltraVAC-20 Trinetics Hubbell

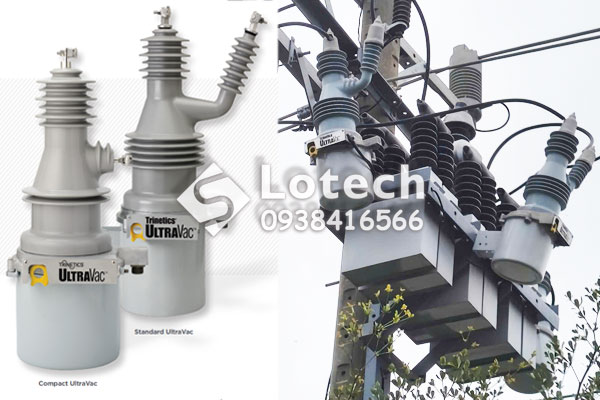

Sản phẩm dao cắt tụ bù trung thế 1 pha UltraVAC-20 Trinetics Hubbell Power Systems (Mỹ) là thiết bị đóng cắt chân không được sử dụng để để đóng/ ngắt kết nối giàn tụ bù ứng động trung thế 24kV.

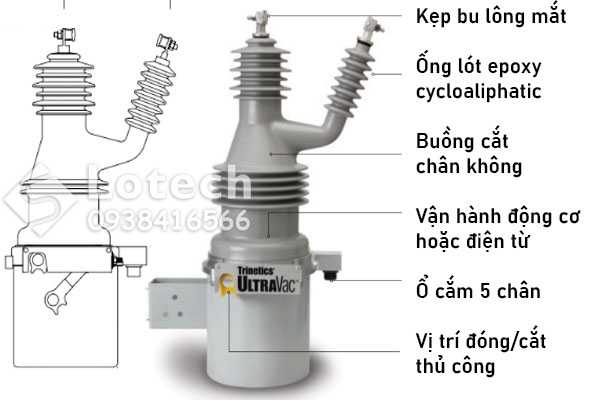

Đặc tính máy cắt tụ bù đơn pha UltraVAC-20 Trinetics Hubbell
– Buồng cắt chân không, cách điện rắn Epoxy Cycloaliphatic.
– Có vị trí chỉ thị, thao tác đóng và cắt điện bằng tay.
– Có cơ chế hoạt động bằng động cơ hoặc điện tử.
– Điện áp điều khiển 120V AC hoặc 240V AC.
– Không cần bảo trì trong 30.000 lần hoạt động.
– Độ bền điện môi cao, dễ lắp đặt và hiệu suất đã được chứng minh vượt quá tiêu chuẩn ANSI C37.66.
Thông số kỹ thuật dao cắt tụ UltraVAC-20 Trinetics Hubbell
| Loại vận hành | Cấp điện áp (kV) | Điện áp định mức pha-pha (kV RMS) | BIL (kV) | Kiểu thiết kế có sẵn | Tùy chọn phụ trợ (Ghi chú 3) | Mã sản phẩm |
| Ngân tụ không nối đất | Ngân tụ nối đất | |||||
| Dòng định mức 200A | ||||||
| Motor | 25 | 20.0 | 41.5 | 125 | V-Arm hoặc Compact | Không có |
| Solenoid | 25 | 27.6 | 41.5 | 150 | V-Arm hoặc Compact | Không có |
| 25 | 27.6 | 41.5 | 125 | V-Arm hoặc Compact | Form C SPDT² | |
| 25 | 27.6 | 41.5 | 150 | V-Arm hoặc Compact | Form C SPDT² | |
| Dòng định mức 400A | ||||||
| Solenoid | 25 | 27.6 | 41.5 | 125 | Chỉ Compact | Form C SPDT² |
| 25 | 27.6 | 41.5 | 150 | Chỉ Compact | Form C SPDT² |
| Thông số kỹ thuật | Motor 25kV | Solenoid 25kV | Solenoid 400A 25kV |
| Điện áp định mức (50/60Hz) – Ungrounded | 20 | 27.6 | 27.6 |
| Điện áp định mức (50/60Hz) – Grounded | 41.5 | 41.5 | 41.5 |
| Điện áp chịu xung sét – Pha – đất | 125 / 150 | 125 / 150 | 125 / 150 |
| Điện áp chịu xung sét – Hở tiếp điểm | 125 / 150 | 125 / 150 | 125 / 150 |
| Chịu điện áp tần số công nghiệp – Môi trường khô (1 phút) | 60 | 60 | 70 |
| Chịu điện áp tần số công nghiệp – Môi trường ẩm (10 giây) | 50 | 50 | 60 |
| Dòng điện liên tục (50/60Hz) | 200 | 200 | 400 |
| Dòng đóng cắt tụ điện | 200 | 200 | 400 |
| Dòng đóng ngắn mạch đỉnh | 9000 | 15000 | 32500 |
| Dòng ngắn mạch đối xứng | 6000 | 6000 | 12500 |
| Dòng chịu ngắn mạch trong thời gian ngắn (1s) | 4500 | 6000 | 8500 |
| Đóng đỉnh tần số cao – Dòng đóng xung | 12000 | 12000 | 16000 |
| Đóng đỉnh tần số cao – Tần số xung dòng vào | 6000 | 6000 | 6000 |
| Dòng điều khiển @120VAC | 9 | 9 | 8 |
| Dòng điều khiển @240VAC | 4.5 | 4.5 | 4 |
| Dòng điều khiển @125VDC | 9 | 9 | 8 |
| Giải điện áp điều khiển – 120VAC | 96–140 | 96–140 | 104–140 |
| Giải điện áp điều khiển – 240VAC | 192–280 | 192–280 | 208–280 |
| Giải điện áp điều khiển – 125VDC | 106–144 | 106–144 | 106–144 |
| Thời gian đóng/mở danh định | 4 | 0.1 | 0.1 |
| Khối lượng (kg) | 20 | 20 | 20 |
| Nhiệt độ môi trường hoạt động (°C) | -50 đến +65 | -50 đến +65 | -30 đến +65 |
| Độ ẩm môi trường (%) | 100 | 100 | 100 |
| Tuổi thọ cơ khí (số lần) | 50000 | 50000 | 50000 |
| Phân cấp đánh lửa lại (IEEE 37.66) | C2 | C2 | C2 |
| Kiểu đầu nối | Bu lông mắt | Bu lông mắt | NEMA 2 lỗ |
| Tiêu chuẩn áp dụng | ANSI/IEEE C37.66 | ANSI/IEEE C37.66 | ANSI/IEEE C37.66 |
| Vật liệu vỏ | Nhựa epoxy Cycloaliphatic | Nhựa epoxy Cycloaliphatic | Nhựa epoxy Cycloaliphatic |
Lắp đặt thiết bị đóng cắt tụ bù trung thế UltraVAC Trinetics Hubbell
Dao cắt tụ bù trung thế là thiết bị quan trọng trong việc điều khiển và bảo vệ hệ thống tụ bù công suất phản kháng trong lưới phân phối.
Dao cắt tụ bù UltraVAC Hubbell thường được thiết kế để hoạt động ở điện áp từ 15kV đến 24kV, với các dòng định mức từ 200A đến 400A. Thiết bị đóng cắt tụ UltraVAC có thể được lắp đặt theo dạng đơn pha hoặc 3 pha tùy thuộc vào yêu cầu của hệ thống.

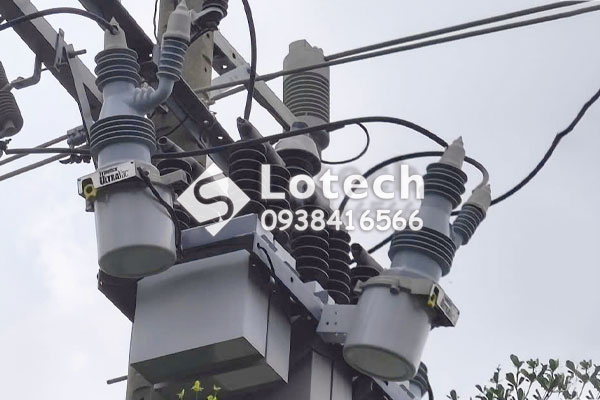

Lắp đặt ngoài trời: Máy cắt tụ bù UltraVAC lắp đặt ngoài trời phổ biến hơn, thường được sử dụng cho các giàn tụ bù ngang ứng động, lắp đặt trên cột điện. Thiết bị đóng cắt chân không UltraVAC được thiết kế để chịu được các yếu tố thời tiết như mưa, nắng, gió và nhiệt độ cao.

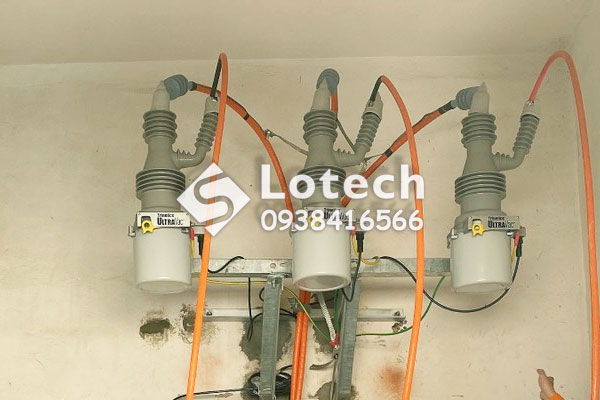

Lắp đặt trong nhà: Dao cắt tụ bù trung áp UltraVAC lắp đặt trong nhà được thiết kế để đảm bảo an toàn cho người vận hành và bảo vệ thiết bị khỏi các tác động bên ngoài.
Nếu bạn cần thêm thông tin chi tiết về các loại thiết bị đóng cắt tụ bù trung thế, hoặc hỗ trợ trong việc lựa chọn thiết bị phù hợp cho dự án của mình, hãy liên hệ với Lotech qua Hotline/Zalo (tư vấn miễn phí 24/7):
