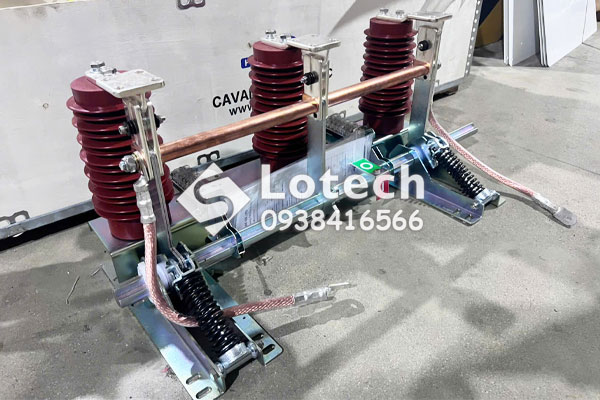

Dao Tiếp Điạ Tủ Trung Thế Loại TES Hiệu TGE

Dao Tiếp Điạ Tủ Trung Thế Loại TES Hiệu TGE

Dao tiếp địa (ES – Earthing Switch) là thiết bị cơ khí điện được dùng để nối đất (tiếp địa) cho các phần tử dẫn điện trong tủ trung thế (ví dụ như thanh cái, cáp đầu vào, đầu ra…) khi cần bảo dưỡng, sửa chữa hoặc xử lý sự cố. Thiết bị này đảm bảo an toàn cho người vận hành, tránh điện áp dư hoặc phóng điện bất ngờ.

Dao tiếp địa tủ trung thế loại TES hiệu TGE được sản xuất bởi Công ty Cổ phần Điện Trường Giang. Sản phẩm được thiết kế và chế tạo phù hợp với tiêu chuẩn IEC 62271-102.

• Được thiết kế để lắp đặt phù hợp với tủ điện trung thế cách điện bằng không khí, lắp trong nhà.
• Cầu dao tiếp địa TES phù hợp với lưới phân phối trung áp, điện áp định mức từ 12kV đến 36kV.
• Sử dụng để bảo vệ người vận hành và bảng thiết bị trong trường hợp có sự cố ngắn mạch.
• Tốc độ đóng tiếp địa không phụ thuộc vào tốc độ thao tác tay.
• Điểm tiếp xúc hoạt động theo góc 90 độ.
• Cung cấp các tùy chọn dao tiếp địa vận hành bằng tay hoặc trang bị khóa liên động cơ, trang bị cuộn hút liên động điện, trang bị tiếp điểm phụ,…

Thông số dao tiếp địa lắp tủ trung thế TGE

Thông số kỹ thuật	Ký hiệu	Đơn vị	12 kV	17,5 kV	24 kV	36 kV
Điện áp định mức	Ur	kV	12	17,5	24	36
Điện áp chịu đựng tần số công trong thời gian ngắn	Ud	kV	28	38	50	70
Điện áp xung sét chịu đựng định mức	Up	kV	75	95	125	170
Dòng chịu đựng trong thời gian ngắn định mức	Ik	kA	25/31,5/40	25/31,5	25/31,5	25
Thời gian chịu ngắn mạch định mức	Th	s	3	3	3	3
Dòng đỉnh chịu đựng định mức	Ip	kA	63/80/120	63/80	63/80	63/80
Tần số định mức	fr	Hz		50/60	50/60	50/60
Khoảng cách tâm cực		mm	175–210 / 250–275	210–250 / 275	210–250 / 275	280–350 / 400
Khối lượng		kg	≤30	≤40	≤40	≤50

• Điều kiện môi trường: Lắp trong nhà, môi trường khô ráo, thông thoáng.
• Nhiệt độ không khí môi trường: Từ -5°C đến +40°C (Trung bình trong 24 giờ không vượt quá +35°C).
• Độ cao lắp đặt: Tối đa 1000 mét.
• Độ ẩm tương đối: Tại nhiệt độ tối đa +40°C: nhỏ hơn 50%; Tại nhiệt độ thấp hơn +20°C: nhỏ hơn 90%.
• Nhãn thiết bị: Dán nhãn thông tin nhận biết: điện áp, dòng định mức, model.
• Mã đặt hàng: Theo thông số điện áp và dòng chịu đựng – vui lòng liên hệ để lấy bảng mã cụ thể.

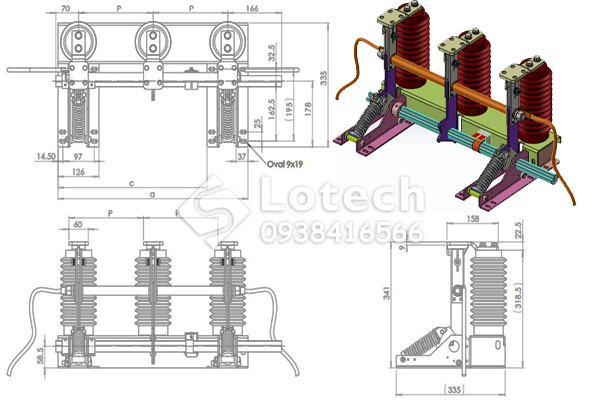

• Kích thước tổng thể (ví dụ dòng ES 24kV, 31.5kA): P = 230mm; a = 585mm; C = 459mm; Trọng lượng = 34kg.

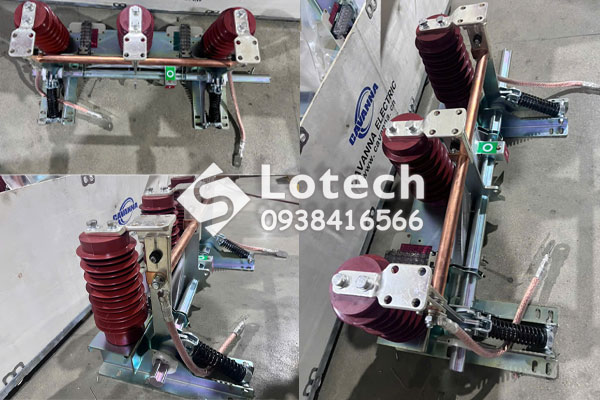

Cấu tạo và nguyên lý hoạt động dao tiếp địa tủ trung thế Trường Giang

• Dao tiếp địa ES sử dụng kết cấu 3 pha, tiếp điểm mạ bạc, đảm bảo tiếp xúc tốt nhờ lực đàn hồi của lò xo.
• Có cầu ngắn mạch đảm bảo khả năng chịu dòng ngắn mạch khi thao tác đóng tiếp địa.
• Khi ở vị trí “ON”, lò xo kéo tiếp điểm về vị trí tiếp xúc cố định.
• Khi mở, lò xo nhả và lưỡi tiếp điểm trở về vị trí ban đầu.
• Khung thiết bị dạng ngang hoặc cột, cấu trúc dạng lưới đảm bảo độ ổn định khi vận hành.
• Dây tiếp địa được cố định tại hai đầu cực, thiết kế để không ảnh hưởng đến thiết bị khác.
• Hỗ trợ tiếp điểm phụ để kết nối tín hiệu nếu cần thiết.

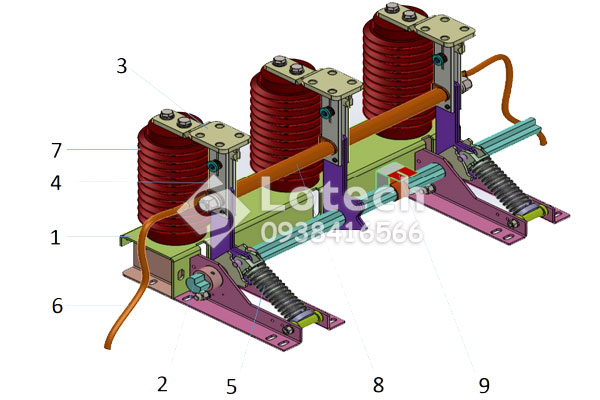

Sơ đồ cấu tạo:

1. Giá đỡ.
2. Trục thao tác.
3. Tiếp điểm tiếp địa.
4. Cặp lưỡi tiếp địa.
5. Lò xo bật.
6. Dây tiếp địa.
7. Sứ đỡ.
8. Cầu ngắn mạch.
9. Tấm chỉ thị trạng thái.

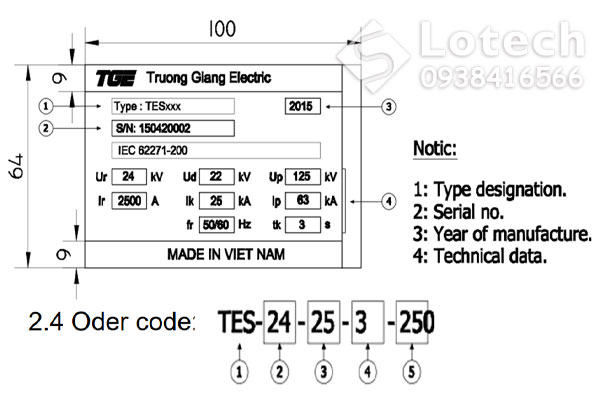

Thông tin nameplate dao tiếp địa và thông tin đặt hàng:

1. TES – Dao tiếp địa.
2. Điện áp định mức.
3. Dòng chịu đựng ngắn hạn.
4. Số pha.
5. Khoảng cách tâm cực.

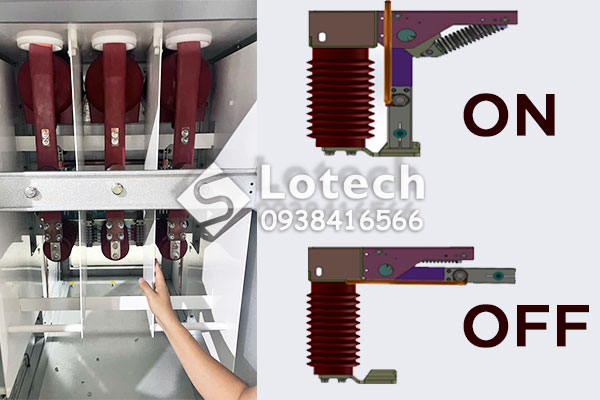

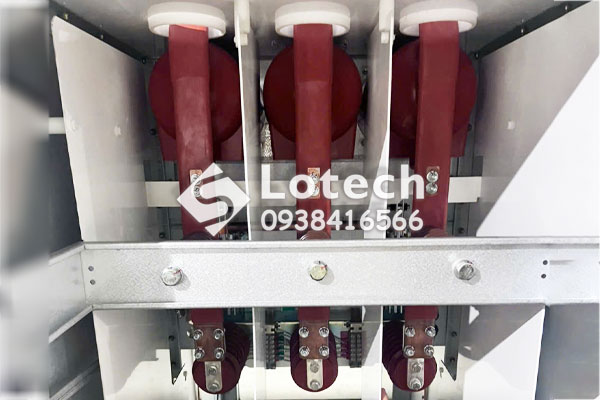

Hướng dẫn lắp đặt và vận hành dao tiếp địa trung thế TES TGE

Cảnh báo an toàn khi lắp đặt dao tiếp địa cho tủ trung thế

• Kiểm tra toàn bộ bề ngoài, đặc biệt là các chi tiết cách điện (sứ đỡ), tránh nứt vỡ, cong vênh, trầy xước.
• Dao nối đất TES thể lắp ở bất kỳ vị trí nào phù hợp với thiết kế.
• Siết chặt bulông đúng vị trí theo bản vẽ.
• Không thao tác nếu không có tiếp điểm tiếp địa.
• Kiểm tra chức năng đóng/cắt của cầu dao nối đất.
• Bôi trơn tiếp điểm và trục xoay. Kiểm tra sự song song của các pha.
• Kiểm tra lực lò xo theo bảng tiêu chuẩn.
• Thao tác đóng/cắt 15 lần sau khi lắp đặt hoàn tất.

Công tác bảo trì – bảo dưỡng dao tiếp địa tủ trung thế TGE

• Là thiết bị bảo vệ an toàn, công tắc nối đất tủ điện trung thế TES cần được bảo dưỡng định kỳ.
• Với dòng ngắn mạch định mức, chỉ được thao tác tối đa 2 lần, sau đó phải kiểm tra, bảo dưỡng cơ khí – điện.
• Các tiếp điểm có thể thay thế nếu cần.
• Nên kiểm tra bulông, tiếp điểm, bề mặt thiết bị, bụi bẩn, trầy xước.
• Đảm bảo thao tác trơn tru, không kẹt.
• Dùng vải không xơ để lau sạch (không dùng len hoặc vật liệu làm trầy bề mặt).
• Bôi trơn định kỳ để đảm bảo tiếp xúc tốt và vận hành mượt.

Quý khách cần tư vấn thêm về Dao tiếp địa TES lắp tủ trung thế TGE hoặc các loại vật tư tủ trung thế, phụ kiện tủ RMU khác, có thể liên hệ tổng đài hỗ trợ kỹ thuật của Lotech:
