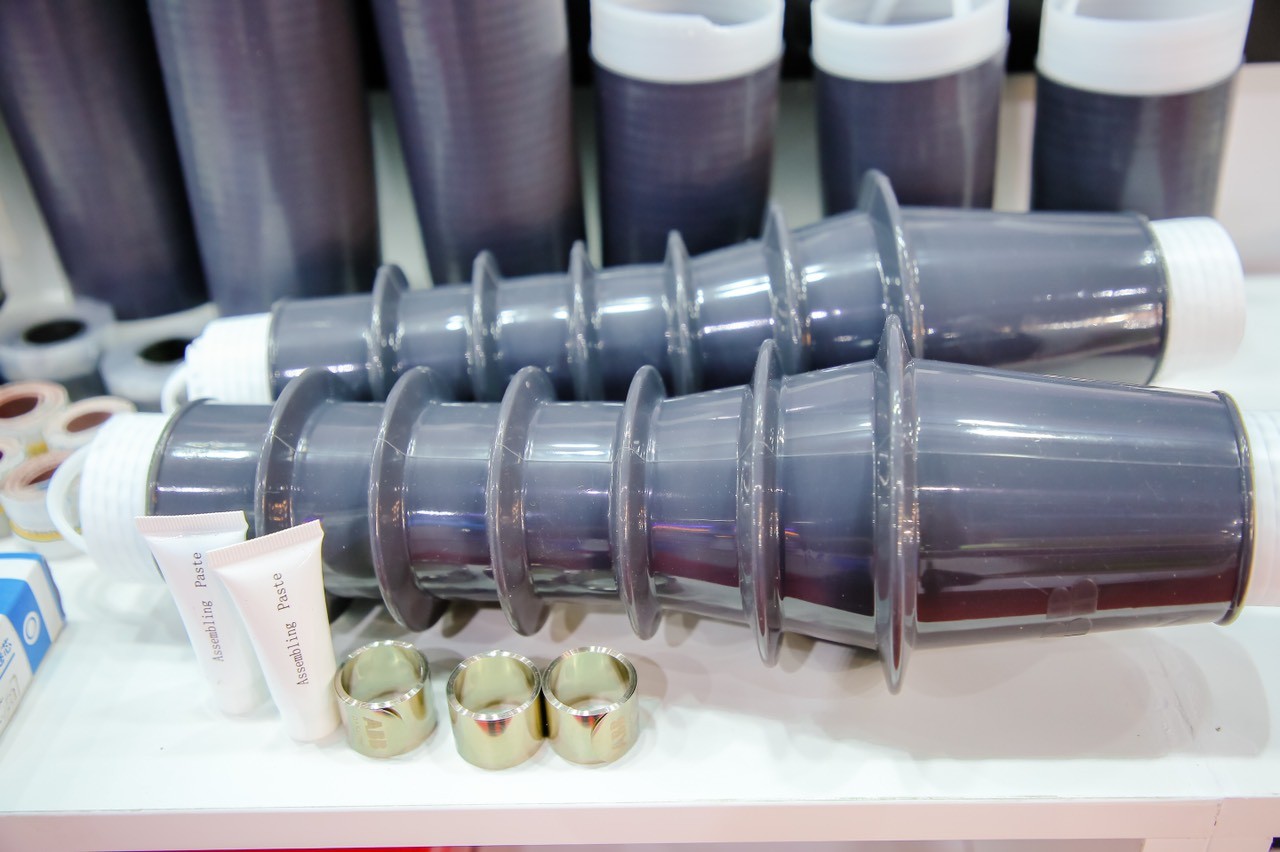

Đầu cáp co rút nguội 120mm 24kV ABB

Mô tả và đặc tính kỹ thuật đầu cáp co rút nguội 120mm 24kv ABB

Đầu cáp ABB làm bằng Cao su Silicone thi công nhanh theo phương pháp co nguội, được thiết kế phù hợp với tất cả các loại cáp trung áp có cấu trúc màn chắn kim loại,có hoặc không có giáp, lõi dẫn bằng đồng hoặc nhôm.

Đầu cáp co nguội ABB được thiết kế sử dụng hệ thống phân phối co nguội độc đáo được phát triển bởi ABB.

Các mối nối cáp ABB được cung cấp trước khi kéo dài trên lõi có thể tháo rời để đạt hiệu quả và dễ lắp đặt.

Lõi ABB rời có thể tháo ra sau khi định vị mối nối cáp co lạnh ABB, cho phép mối nối nguội vào vị trí và tạo thành một con dấu chống ẩm.

Vật liệu ống co rút đặc biệt được xây dựng đảm bảo một con dấu môi trường bền và cách nhiệt

Mô tả co nguội ABB:

Đầu cáp co nguội ABB là loại ống nối mở, hình ống, cao su được nhà máy mở rộng và lắp ráp vào lõi rời.

Cốt lõi được lấy ra sau khi ống đã được định vị để lắp đặt trên một kết nối nội tuyến, thiết bị đầu cuối lug, vv, cho phép ống co rút lạnh co lại và tạo thành một con dấu chịu nước.

Ống cách nhiệt co lại được làm bằng cao su EPDM không chứa clorua hoặc sunfat.

Sáu ống co ngót đường kính sẽ bao phủ một dải cáp 1000 volt từ 10 AWG đến 1000 kcmil, ruột đồng và nhôm.

Để kéo dài tuổi thọ hữu ích của ABB co nguội co ngót trong các ứng dụng liên tục tiếp xúc với mức bức xạ cực tím cao, hãy luồn qua ống co lạnh ABB bằng băng keo ABB Scotch Super 33+ hoặc băng keo ABB Scotch 70.

Ống co ngót lạnh cung cấp một áp lực xuyên tâm không đổi và con dấu không có chất kết dính cho phép mở rộng cáp và ống và co lại sau khi lắp đặt.

ABB co nguội đơn giản và nhanh chóng để cài đặt, không có công cụ hoặc “nóng làm việc” cần thiết để sử dụng trong môi trường có khả năng nổ và nguy hiểm khu vực, bao gồm Khu 1 và Khu 2.

Ứng dụng điển hình:

Cách nhiệt và niêm phong các mối nối cáp nội tuyến và đầu nối điện

Cách điện chính lên đến 1kV để sửa chữa cáp co lại lạnh

Conduit và cáp breakout niêm phong – rào cản độ ẩm

Ống có sẵn trong cao su EPDM và silicone (Low Smoke & Fume LSF)

Vật liệu cách điện chính cho tất cả các dây dẫn điện và cáp cách điện (cao su và nhựa) được đánh giá cao đến 1000 vôn.

Các mối nối cáp co ngót chìm hoặc chìm trực tiếp.

Đối với trong nhà và ngoài trời.

Vật lý bảo vệ và niêm phong độ ẩm cho cao áp, không khí cách điện kết nối và lugs

Cách điện của cáp nối thứ cấp, ruột đồng hoặc nhôm

Đầu cáp co nguội ABB: Ống co nhiệt cao su EPDM cung cấp cáp niêm phong, bảo vệ và cách điện cho cáp điện hạ thế (LV) lên đến 1000 vôn.

Ống cao su co lạnh EPDM ABB phù hợp cho các mối nối cáp ngầm và chôn lấp trực tiếp. Chịu được axit và kiềm.

Chịu được nấm, ozone và ánh sáng UV để bịt kín, bảo vệ và cách nhiệt các dây cáp ngoài trời.

Làm sao?

Đầu cáp co nguội ABB là loại ống cao su dạng mở, hình ống cao su, được nhà máy mở rộng lên lõi có thể tháo rời.

Cốt lõi được lấy ra sau khi ống co ngót lạnh đã được định vị để lắp đặt trên một kết nối nội tuyến, mối nối hoặc cáp kéo, cho phép ống co rút lạnh co lại và tạo thành một con dấu không thấm nước.

Các thành phần chính của đầu cáp (X) :–Ống đầu cáp :

Phương pháp thi công co rút nguội của ống đầu cáp đảm bảo độ tin cậy cao về cách điện và tạo ra hệthống làm kín, chống ẩm rất rốt cho bề mặt cách điện của cáp.Ống đầu cáp co nguội được tích hợp thành một ống duy nhất gồm các tán cách điện bằng cao su silicone bao phủ bên ngoài lớp điều chỉnh điện trường có hằng số điện môi cao (High-K) và trong cùng là sườn lõi dây rút.

– Ống chia pha cáp bằng cao su Silicone (cho cáp3 pha):

– Làm bằng cao su silicone định hình sẵn với cổ chia 3 pha. Lắp đặt ống chia pha cáp sẽ tạo ra hệ thống làm kín chống ẩm tại vị trí chia pha cáp.

– Ống bao vỏ pha cáp bằng cao su silicone (cho cáp 3 pha):

Ống này được thiết kế rất hiệu quả khi lắp đặt sẽ trượt nhẹ lên bề mặt lớp màn chắn đồng của pha cáp. Các ống bao này là ống cách điện chống rò có tác dụng bảo vệ các pha cáp trước các tác động của môi trường như ẩm ướt, ăn mòn, ozon, tia tử ngoại, va chạm hay tác động nguy hiểm khác trong quá trình vận hành.

Các đặc tính của vật liệu Silicone

1. Bề mặt nhẵn: hạn chế thấp nhất các bụi bẩn bám trên bề mặt đầu cáp.

2. Tính vón nước: Khi nước tiếp xúc với bề mặt silicone sẽ phân tán thành các giọt nhỏ và chảy khỏi các tán mà không làm ướt hoàn toàn bề mặt. Hiện tượng này sẽ giảm thiểu tình trạng tạo ra đường dẫn liên tục trên bề mặt silicon do đó dòng điện rò cũng sẽ bị hạn chế.

3. Là chất vô cơ/ không dẫn điện: làm giảm dòng điện rò và hiện tượng hồ quang trên bề mặt của đầu cáp.

4. Chịu được nhiệt độ cao: Đây là đặc tính vật lý nổi trội của cao su silicone, vật liệu vẫn duy trì các tính chất trong dãi nhiệt độ cao từ 100oC đến 180oC.

Phân biệt phạm vi ứng dụng theo cấu tạo:

ID: Trong nhà OD: Ngoài trời

Phạm Vi Áp Dụng:

• Dùng cho cáp trung áp đến 36kV

• Cho cáp có cách điện: polyethylene, XLPE, EPR.

• Cho cáp 1, 3 lõi, màn chắn băng đồng hoặc sợi đồng, có hoặc không có giáp.

• Lõi dẫn bằng đồng hoặc nhôm.

• Lắp đặt cho những nơi có môi trường ô nhiễm, bụibẩn ….

• Dùng để đấu nối vào các thiết bị đóng cắt, máy biến áp, mô-tơ, thanh cái, đường dây trên không…

Các Đặc Tính Và Tiện Lợi:

• Linh hoạt- lắp đặt nhanh chóng, phạm vi áp dụng

rộng, cho cáp tiết diện từ 25 mm2 đến 630mm2.

• Lắp đặt rất đơn giản, không cần dụng cụ đặc biệt.

Cáp đơn pha Cáp ba pha

• Không cần đèn khò hay nguồn nhiệt khác.

• Chống chịu rất tốt ozon và tia tử ngoại.

• Chống chịu hóa chất.

• Ổn định nhiệt rất tốt.

• Mức cách điện cao ở mội trường khô và ướt.

• Đáp ứng với các yêu cầu về bán kính uốn cong của tất cả các nhà sản xuất cáp.

• Làm kín hiệu quả- đầu cáp vẫn duy trì tính đàn hồi và tạo áp lực rất tốt lên bề mặt cáp sau một thời gian dài vận hành ngoài trời.

Đặc Tính Kỹ Thuật:

Đầu cáp ABB (X) Series sử dụng cho các loại cáp lực có nhiệt độ vận hành liên tục ở 90oC và quá tải ở 130oC.

Dòng định mức của đầu cáp (X) bằng hoặc vượt dòng định mức của cáp được sử dụng.

Đầu cáp ABB (X) được tích hợp sẵn một lớp đặc biệt có hằng số điện môi cao (High-K) nhằm điều khiển điện trường xung quanh lớp cách điện dưới đầu cáp.

Điện trường trong cáp ngay dưới lớp High-K sẽ nhỏ hơn so với trường hợp cáp không có lớp High-K.

Các tiêu chuẩn áp dụng:

Đầu cáp (X) Series đạt hoặc vượt các yêu cầu về kỹ thuật của các Tiêu chuẩn sau:

– Tiêu chuẩn IEEE 48-1990 cho đầu cáp Class 1.

– Tiêu chuẩn CENELEC HD 628-S1 và HD 629.1.S1.

– Tiêu chuẩn VDE 0278-628, VDE 0278-629-1

– Tiêu chuẩn Anh BS C-89

– Tiêu chuẩn Tây Ban Nha UNE 21-115-75

– Tiêu chuẩn Brazil A*B*N*T* 9314

– Tiêu chuẩn EdF Pháp HN 33-E-01, HN 41-E-01
