Đầu cáp Elbow 3M

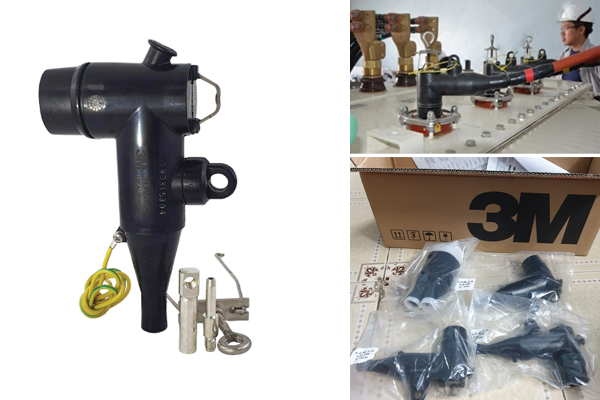

Đầu cáp 3M Elbow Connector là loại đầu cáp có màng chắn và cách điện hoàn toàn làm từ EPDM, xử lý bằng kỹ thuật đúc có độ chính xác cao với thiết kế dạng bộ đầu cáp cắm góc khuỷu, đảm bảo kết nối nhanh và đáng tin cậy.

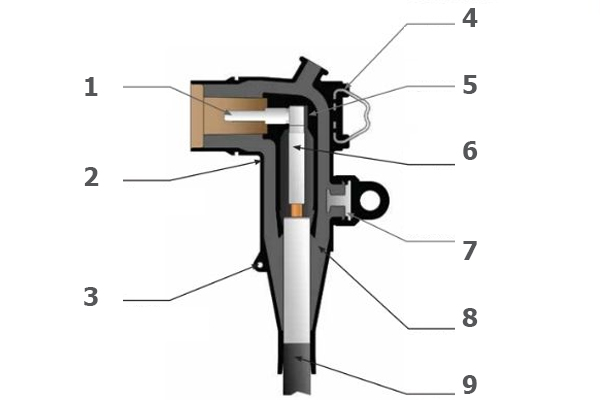

1. Đầu pin cắm: Làm bằng đồng mạ thiếc đảm bảo kết nối điện chắc chắn.
2. Lớp màng chắn bao ngoài: Lớp màng chắn bán dẫn bảo vệ bề mặt đầu cáp tiếp địa.
3. Tai nối dây tiếp địa: Được thiết kế phù hợp tăng khả năng nối đất của lớp màng chắn bao ngoài.
4. Chốt kéo đầu cáp: Làm bằng thép không gỉ đáp ứng thao tác từ xa với sào cách điện.
5. Buồng điện cực trong: Kiểm soát ứng suất điện xung quanh các bộ phận kết nối trực tiếp vào bushing.
6. Đầu cos kiểu ép: Thiết kế kích cỡ phù hợp để kết nối trong khi truyền tải dòng điện tối đa.
7. Điểm kiểm tra điện áp: Điểm kiểm tra có cảm ứng điện dung, có nắp chụp bảo vệ giúp phát hiện điện áp bên trong cáp, đảm bảo thao tác đầu cắm an toàn.
8. Lớp cách điện: Vật liệu EPDM xử lý bằng công nghệ cao.
9. Đầu gắn cáp: Kích thước phù hợp tạo độ khít với bề mặt cáp, chống thấm hiệu quả.
Đầu cáp Elbow 24kV 3M
THÔNG SỐ KỸ THUẬT:
– Cấp điện áp tối đa Um: 24kV
– Khả năng chịu đựng điện áp AC trong 5 phút: 57kV
– Điện áp tối thiểu phát sinh vầng quang: 22kV < 3pC
– Khả năng chịu đựng điện áp xung: 125kV
– Cường độ dòng điện liên tục: 250A
– Dòng điện quá tải (tối đa 8 giờ): 300A
Bảng mã sản phẩm Đầu cáp Elbow – 400A / 24kV BIL-IEC 60502 , VDE 0278 phù hợp với tiết điện cáp:
| Mã sản phẩm | Insulation OD (mm) | Tiết diện lõi cáp (Conductor Size) mm2 |
| 93-EE605-4/25 | 17.0 -19.5 | 25 |
| 93-EE605-4/35 | 18.0 – 20.5 | 35 |
| 93-EE605-4/50 | 19.2 – 21.7 | 50 |
| 93-EE605-4/70 | 20.9 – 23.47 | 70 |
| 93-EE605-4/95 | 22.5 – 25.0 | 95 |
| 93-EE605-4/120 | 24.0 – 27.0 | 120 |
| 93-EE605-4/150 | 25.5 – 38.5 | 150 |
| 93-EE605-4/185 | 27.1 – 30.1 | 185 |
| 93-EE605-4/240 | 29.6 – 32.6 | 240 |
Tham khảo thêm: Hướng dẫn lắp đặt đầu cáp Elbow 24kV 3M
Đầu cáp Elbow 35kV (36kV) 3M

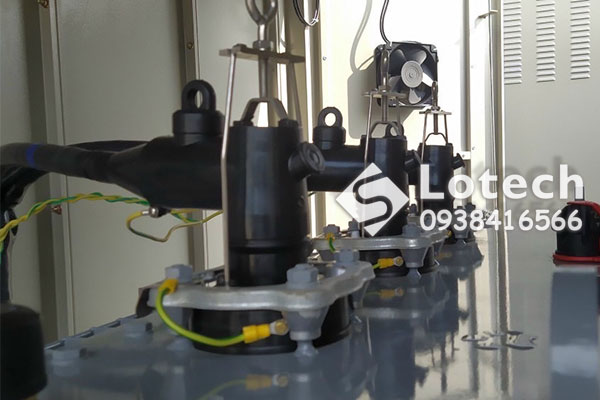

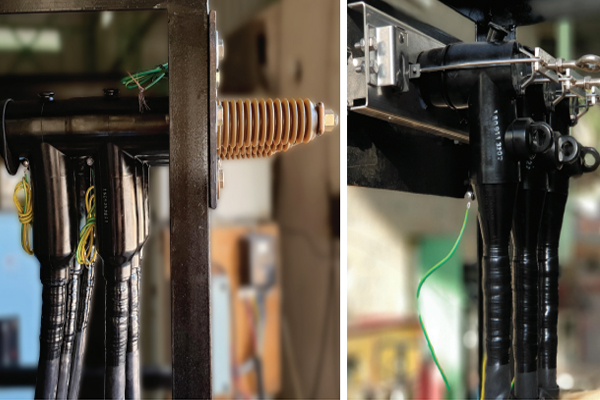

Đầu cáp trung thế 3M chuyên dụng cho tủ RMU và máy biến áp, được biết đến với 1 số tên gọi thông dụng như đầu khuỷu tay hay đầu tẩu. Ứng dụng chính của đầu nối cáp Elbow 35kV (36kV) 3M là dùng để kết nối cáp điện từ ngăn dao chì tủ RMU trung thế sang máy biến áp và mặt máy biến áp.
Bảng mã sản phẩm Đầu cáp 3M Elbow – 400A / 36kV BIL-IEC 60502:
| Mã sản phẩm | Insulation OD (mm) | Tiết diện lõi cáp (Conductor Size) mm2 |
| 94-EE605-4/35 | 22.8 – 25.5 | 35 |
| 94-EE605-4/50 | 23.5 – 28.6 | 50 |
| 94-EE605-4/70 | 25.1 – 28.4 | 70 |
| 94-EE605-4/95 | 26.7 – 30.0 | 95 |
| 94-EE605-4/120 | 28.3 – 32.0 | 120 |
| 94-EE605-4/150 | 29.9 – 33.5 | 150 |
| 94-EE605-4/185 | 35.1 – 35.1 | 185 |
| 94-EE605-4/240 | 33.4 – 37.6 | 240 |
| 94-EE605-4/300 | 35.6 – 39.6 | 300 |
Báo giá đầu cáp Elbow 24kV – 35kV
| STT | Tên Sản Phẩm | Thương Hiệu | Mã Hiệu | Quy cách | Đơn Giá Tham Khảo |
| 1 | Đầu cáp T-Plug và Elbow 24kV lắp cho tủ RMU – 50mm² | 3M | Elbow connectors 24kV – 250A | 3C x 50 | 7,000,000 |
| 2 | Đầu cáp T-Plug và Elbow 24kV lắp cho tủ RMU – 70mm² | 3M | Elbow connectors 24kV – 250A | 3C x 70 | 7,000,000 |
| 3 | Đầu cáp T-Plug và Elbow 24kV lắp cho tủ RMU – 95mm² | 3M | Elbow connectors 24kV – 250A | 3C x 95 | 7,000,000 |
| 4 | Đầu cáp T-Plug và Elbow 24kV lắp cho tủ RMU – 120mm² | 3M | Elbow connectors 24kV – 250A | 3C x 120 | 8,300,000 |
Trên đây là những thông tin Lotech tổng hợp về Sản phẩm Đầu cáp Elbow 24kV – 35kV 3M. Quý khách cần thêm thông tin để mua sắm, lắp đặt đầu nối cáp trung thế 3M cho tủ RMU, hãy gọi tới Hotline để được hỗ trợ nhanh nhất:
