Tổng quan về đầu cáp T-Plug Raychem TE 24kV
Đầu cáp T-Plug Raychem còn được biết đến với các tên gọi như Tee Plug, Tee Connector – là loại đầu cáp dùng đấu nối cáp với ngăn đến/ đi của tủ RMU.
VỊ TRÍ ĐẤU NỐI: Đầu cáp T Plug Raychem TE mã ELBC-824-SERIES dùng để đấu nối cáp ngăn cầu dao phụ tải lộ vào hoặc ngăn cầu dao phụ tải lộ ra và các ngăn máy cắt của các tủ RMU 22kV hay 24kV.
Đầu Cáp T-Plug Dùng Cho Tủ RMU Schneider
ỨNG DỤNG CHÍNH: Đầu cáp Tee Plug Raychem thích hợp dùng cho tủ hợp bộ mạch vòng trung thế RMU Schneider RM6, tủ RMU ABB SafeRing / SafePlus, tủ RMU Siemens 8DJH, tủ RMU SFA,… – Dùng cho bushing Interface C: 24kV/36 kV – 630A/1250A. – Dùng cho bushing Interface B: 36 kV – 400A.

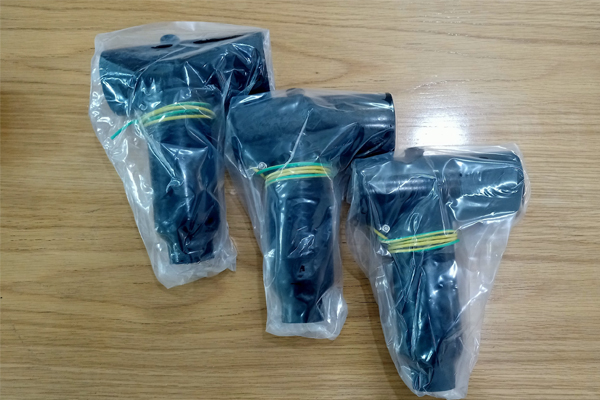

Đầu búa T-Plug Raychem
LOẠI CÁP TƯƠNG THÍCH: Đầu cáp T-Plug hãng Raychem TE được làm từ cao su cách điện EPDM, thiết kế phù hợp với các loại cáp trung thế CADIVI, LS VINA, TAYA, ThiPha,… có cấu trúc màn chắn kim loại, tiết diện cáp từ 50 – 630 mm2.

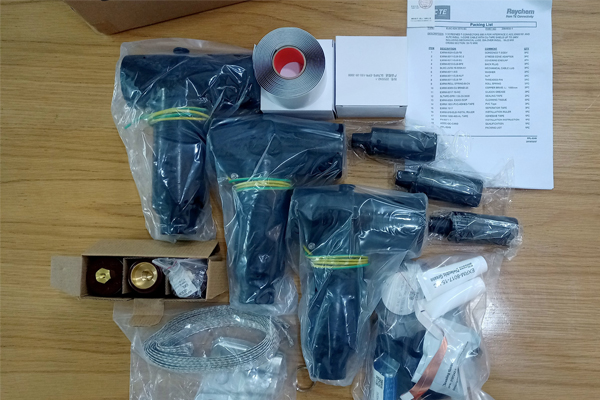

Sản phẩm Đầu cáp T-Plug Raychem TE 24kV ELBC-824
Bộ sản phẩm đầu cáp T-Plug 24kV Raychem bao gồm:
– Đầu búa Tee Plug: 3 Thân Tee + 3 Nắp chụp Tee + 3 cái đầu Pin + 3 cái sứ đỏ.
– Các loại keo: 3 cuộn keo đen; 3 cái keo màu đen.
– Đấu nối: 3 cái ống đen; 3 đầu cosse cơ.
– Phụ kiện: 3 sợi dây đồng bện; 3 cái lò xo C; 6 miếng chùi cáp;3 chai keo mỡ silicon Raychem; 1 miếng giấy nhám; 3 bộ long đền và ốc.

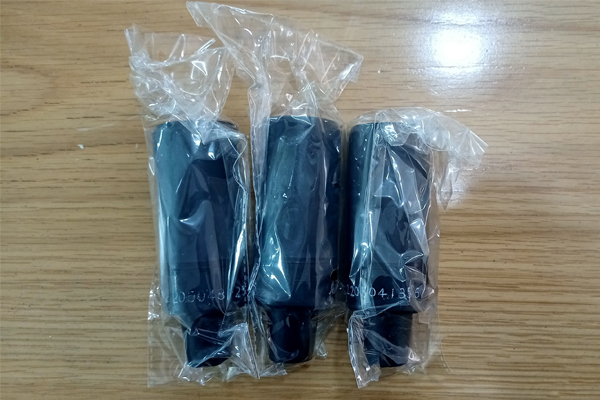

Vật tư lắp cho đầu cáp T-plug Raychem

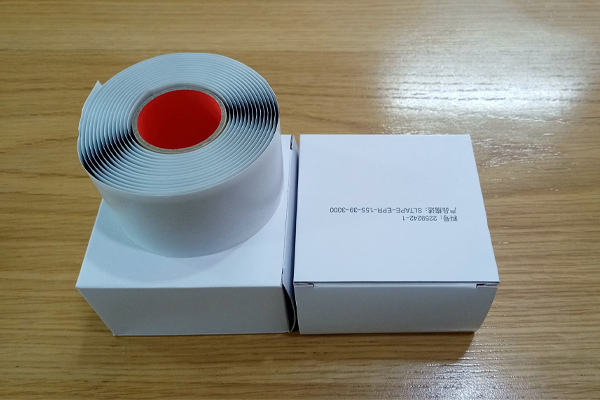

Băng keo thi công đầu cáp T-Plug hãng Raychem

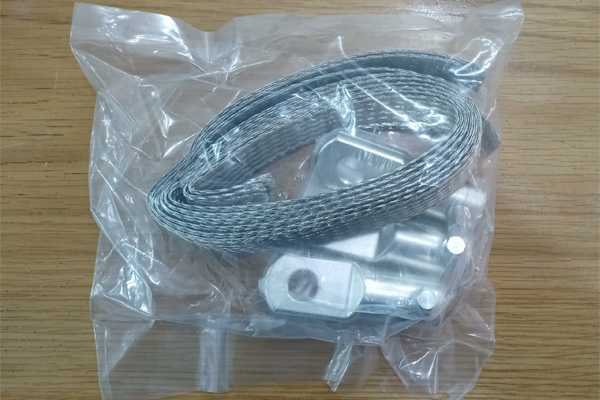

Đầu cos và dây đồng bện đấu nối đầu cáp T-Plug Raychem

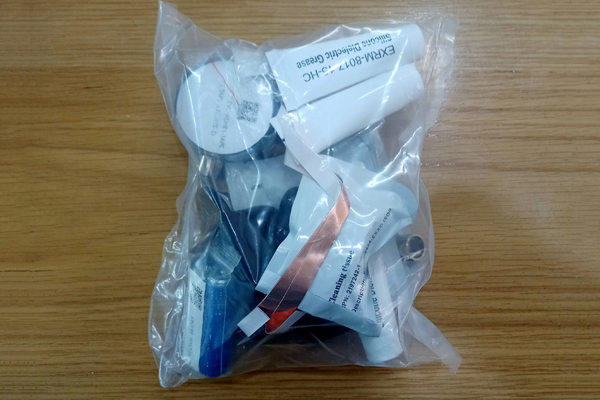

Phụ kiện lắp đặt đầu cáp Tee Plug Raychem TE
Danh mục lựa chọn đầu cáp T-Plug Raychem phù hợp với cáp trung thế 24kV
| STT | Sản phẩm | Mã hàng | Thương hiệu / Xuất xứ |
| Đầu cáp T-Plug 24kV 800A – ELBC (EPDM) – Cu | ELBC-824 | Raychem | |
| 1 | T-Plug 24V 800A 50-70mm2-Cu | ELBC-824-50(70)CSC | Raychem |
| 2 | T-Plug 24V 800A 95-120mm2-Cu | ELBC-824-95(120)CSC | Raychem |
| 3 | T-Plug 24V 800A 150-240mm2-Cu | ELBC-824-150(240)CSC | Raychem |
| T-Plug 24V 800A 300-400mm2-Cu | ELBC-824-300(400)CSC | Raychem | |
| STT | Sản phẩm | Mã hàng | Thương hiệu / Xuất xứ |
| Đầu cáp T-Plug 24kV 800A – ELBC (EPDM) – Al | ELBC-824 | Raychem | |
| 1 | T-Plug 24V 800A 50-70mm2-AL | ELBC-824-3570-SC | Raychem |
| 2 | T-Plug 24V 800A 95-120mm2-AL | ELBC-824-9512-SC | Raychem |
| 3 | T-Plug 24V 800A 150-240mm2-AL | ELBC-824-1524-SC | Raychem |
| 4 | T-Plug 24V 800A 300-400mm2-AL | ELBC-824-1524-SC | Raychem |
| STT | Sản phẩm | Mã hàng | Thương hiệu / Xuất xứ |
| Đầu cáp SUB T-Plug 24kV 800A – ELBC (EPDM) | ELBC-CC-824 | Raychem | |
| 1 | SUB T-Plug 24V 35-70mm2 | ELBC-CC-824-3570-SC | Raychem |
| 2 | SUB T-Plug 24V 95-120mm2 | ELBC-CC-824-9512-SC | Raychem |
| 3 | SUB T-Plug 24V 150-240mm2 | ELBC-CC-824-1524-SC | Raychem |
Trên đây là những thông tin chia sẻ của Lotech về sản phẩm Đầu cáp T-Plug Raychem TE 24kV. Quý khách có nhu cầu lắp đặt đầu cáp cho tủ trung thế RMU, có thể liên hệ với Lotech để được tư vấn báo giá tốt nhất:
