Đồng Hồ Báo Khí SF6 RMU ABB – Áp Kế Chỉ Thị Áp Suất
Tủ RMU ABB SafeRing và SafePlus là các hệ thống kín, được thiết kế và thử nghiệm theo IEC 62271-200 như một tủ đóng cắt hầu như không cần bảo trì trong suốt vòng đời (30 năm).

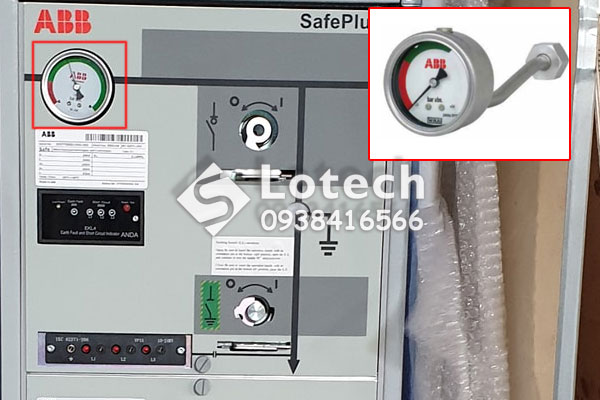

- Để tăng sự an toàn trong vận hành của tủ đóng cắt, các đồng hồ báo khí SF6 RMU ABB – áp kế chỉ thị áp suất có thể được sử dụng cho mỗi bầu khí trong tủ.
- Trong trường hợp cần chỉ thị từ xa, bộ chỉ thị áp suất có thể được trang bị các tiếp điểm tín hiệu.
Tổng quan về tủ RMU SF6 ABB
Tủ đóng cắt thứ cấp tủ RMU ABB không yêu cầu bất kỳ quá trình xử lý khí nào.
- ABB áp dụng công nghệ hiện đại để đảm bảo độ kín khí vượt trội, nhờ đó thiết bị có tỷ lệ rò khí dự kiến thấp hơn 0,1% mỗi năm, theo áp suất nạp khí là 1,4 bar (ở 20°C).
- Tủ đóng cắt sẽ duy trì độ kín khí và áp suất khí cao hơn 1,35 bar (ở 20°C) trong suốt tuổi thọ thiết kế của sản phẩm.
- Giá trị áp suất này vẫn nằm trong biên độ tốt so với áp suất được sử dụng trong các thử nghiệm điển hình là 1,3 bar (ở 20°C).
Bộ chỉ thị áp suất khí SF6 cho tủ RMU ABB
- Độ cao tối đa trên mực nước biển để cho việc lắp đặt mà không phải giảm áp suất khí là 1500 mét.
- Trong khoảng từ 1500 đến 2000 mét, áp suất khí cần phải được giảm đi.
- Để lắp đặt trên độ cao 2000 mét, vui lòng liên hệ để được hướng dẫn.
| Nhà sản xuất | Mẫu sản phẩm | Môi trường cách điện | Bù nhiệt độ | Độ chính xác | Khoảng thang đo (Tuyệt đối) | Hiển thị (Tuyệt đối) | Vạch thang đo (Tuyệt đối) | Chỉ thị quá áp | Tiếp điểm tín hiệu | Áp suất ngưỡng | Đường nối với bình |
| Wika với tiếp điểm tín hiệu | Đặt hàng theo từng dự án cụ thể | SF6 | X | +/- 1% (20 độ) | 0…2 bar | vùng đỏ 0…1,2 bar, vùng xanh dương 1,2 bar… | vạch chia tại 1,2 bar | – | 1x NO/NC | 1,2 bar | rắn |
| Wika với tiếp điểm tín hiệu | 2RAA017 583P0001 | SF6 | X | +/- 1% (20 độ) | 0…2,2 bar | vùng đỏ 0…1,2 bar, vùng xanh dương 1,2 bar… | vạch chia tại 1,2 bar | – | 1x NC | 1,2 bar | rắn |
| Wika | NHP 3047 69P0001 | SF6 | X | +/- 1% (20 độ) +/- 2,5% (-20..+60 độ) | 1…2 bar | vùng đỏ 1,0…1,2 bar, vùng xanh dương 1,2…2,0 bar | vạch chia tại 1,4 bar | – | – | – | rắn |
| Wika với chỉ thị quá áp suất | 2RAA014 075P0001 | SF6 | X | +/- 1% (20 độ) +/- 2,5% (-20..+60 độ) | 1…2 bar | vùng đỏ 1,0…1,2 bar, vùng xanh dương 1,2…2,0 bar | vạch chia tại 1,4 bar | X (chỉ thị màu vàng) | – | – | rắn |
| Hệ thống Elektron | Công tắc mật độ GMD1 | SF6 | X | +/- 2% (-25..+70 độ) | – | – | – | X | – | 1,15/1,25 bar | rắn |
Để nạp khí SF6 cho các khoang trong tủ RMU ABB cần sử dụng van nạp khí SF6 được thiết kế đặc biệt cho mục đích này.
- Van nạp khí thường được lắp ở mặt trước của tủ RMU, gần khu vực buồng đóng cắt chứa khí SF6.
- Van được thiết kế kín khí, có đồng hồ đo áp suất tích hợp để theo dõi mức độ nạp khí.
- Quá trình nạp khí SF6 cần được thực hiện cẩn thận, tránh rò rỉ khí ra môi trường.
