Hướng Dẫn Vận Hành Recloser 24kV 630A ENTEC

Hướng Dẫn Vận Hành Recloser 24kV 630A ENTEC

Các định mức máy cắt tự đóng lặp lại Recloser ENTEC

Thông số kỹ thuật máy cắt Recloser ENTEC Korea:

Thí nghiệm máy cắt tự đóng lặp lại Recloser ENTEC

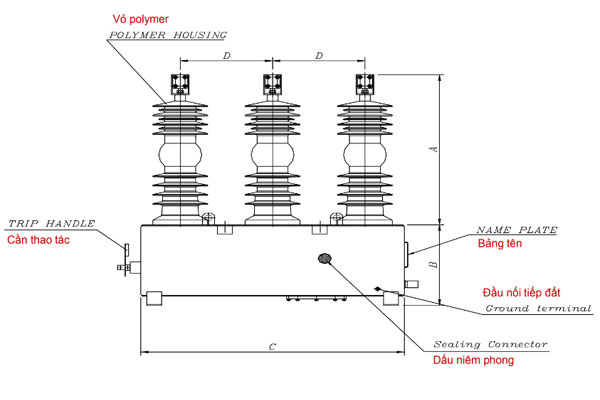

Mô hình bố trí chung của máy cắt trung thế Recloser ENTEC

Cơ chế vận hành Recloser ENTEC

Bộ truyền động nam châm vĩnh cửu:

1. Phần động duy nhất sử dụng chốt nam châm hoạt động bằng cơ cấu truyền động điện từ.

2. Ít tiêu hao năng lượng.

3. Đáp ứng nhanh.

4. Máy cắt Recloser không cần bảo dưỡng, ít hỏng hóc các bộ phận (cấu tạo đơn giản).

Nguyên lý đóng lặp lại của bộ truyền động Recloser ENTEC

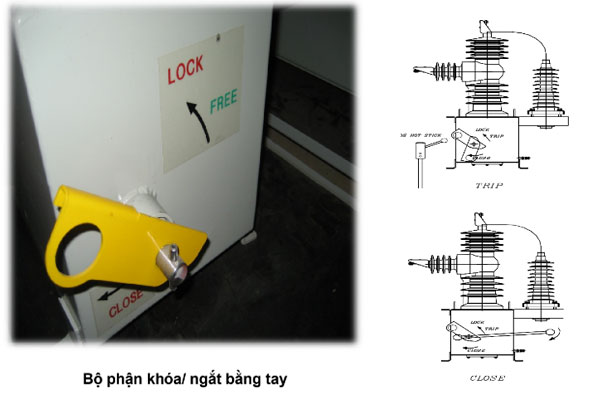

Bộ phận khóa ngắt bằng tay của Recloser ENTEC

Ắc quy và bộ sạc có khả năng họat động trong 30h mà không cần nguồn nuôi bên ngoài:

– Loại: ES18-12.

– Điện áp định mức: 12V.

– Dung lượng định mức: 18 amp-giờ.

– Kích thước: 181 ×76 ×167mm.

– Thời gian tự phóng điện: +20 3%/tháng, +40 10%/tháng.

– Thời gian hoạt động: 5 năm.

– Đầu nối: Molex Connector 3191-2R.

– Sạc accu:

+ Điện áp sạc: 27.5Vdc(±0.5V).

+ Dòng sạc: Tối đa 300mA.

Tủ điều khiển Recloser ENTEC EVRC2A NT manual

Được thiết kế cho lắp đặt trên trụ ngoài trời và trong nhà trạm với vật liệu STS không gỉ.

Cửa đựơc khóa bằng bộ khóa 3 vị trí và được hàn kín bằng miếng foam lắp dọc theo thành cửa. Tất cả lỗ thông đều được bịt kín để chống côn trùng.  Tủ điều khiển ngoài trời đựơc bảo vệ bằng 01 lớp vỏ chống ánh sáng mặt trời trực tiếp chiếu vào.

Ngăn chứa bộ điều khiển bằng vi xử lý được hàn kín chống sự xâm nhập của nước thậm chí cửa có mở khi REC đang hoạt động. Nước ngưng tụ bên trong tủ điện có thể được thoát ra qua foam do sự thay đổi của nhiệt độ dưới các điều kiện áp suất khí quyển khác nhau như khí hậu nhiệt đới hay ôn đới, tuy nhiên, bất cứ sự ngưng tụ nào cũng sẽ không ảnh hưởng đến bất kỳ bộ phận điện tử nào, do đã được bố trí với độ kín tốt nhất và sự thông thoáng tối ưu.

Quy trình cài đặt Recloser ENTEC

Lắp đặt REC trên trụ:

– Dỡ kiện gỗ, lau chùi bọc cách điện và ống lót silicon.

– Kiểm tra số lượng các linh kiện.

– Cô de được lắp trên trụ BTLT, bộ đà được lắp vào cô de và cố định bằng bu lông nối cô de và bộ đà. Recloser được gắn trên bộ đà và thể hiện trong hình dưới đây:

– Trước khi nâng REC lên trụ cần đảm bảo bộ đà và cô de được lắp ráp đúng quy định.

– Mức dao động đường kính cho phép của cô de cho trụ BTLT là từ 200mm đến 300mm.

– Tất cả đà, cô de, bu lông và con tán được cung cấp trong gói hàng. Có thể cần thêm dây cáp để hổ trợ cho việc nâng và lắp đặt Recloser.

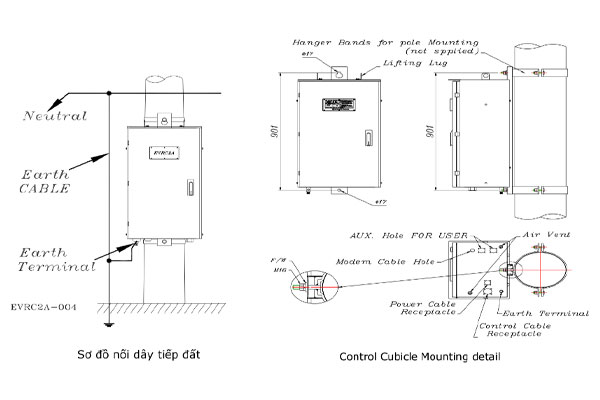

Lắp đặt tủ điều khiển Recloser ENTEC

– Nên sử dụng móc treo để nâng tủ điều khiển và áp dụng tương tự cho Recloser.

– Khi tủ điều khiển và Reloser được lắp vào trụ an toàn, nối chúng với cáp điều khiển.

Lắp đặt máy cắt lặp lại

– Nối tiếp đất tủ điều khiển sau khi lắp đặt xong.

– Đầu nối đất có thể nối với cáp có đường kính 12mm (0.470″).

– Dây nối đất từ trung tính của lưới điện và từ đầu nối đất của bộ EVRC2A-N phải được nối tiếp đất.

Hướng dẫn vận hành và bảo trì Recloser ENTEC

1. Vận hành Recloser ENTEC:

– Cài đặt theo yêu cầu của người sử dụng.

– Các dây nối cho điều khiển.

– Trong trường hợp không gần lưới điện, đẩy cần ngắt bằng tay lên vị trí cần ngắt.

– Để biết thêm thông tin, đọc hướng dẫn EVR & EVRC2A-n.

2. Bảo trì Recloser ENTEC:

– Recloser không yêu cầu bảo trì toàn bộ vì nó được thiết kế với một phần động duy nhất, yêu cầu bảo trì đơn giản.

– Bảo trì rờ-le và bộ điều khiển, xem hướng dẫn O&M dành cho EVRC2A-n.

Trên đây là thông tin chia sẻ của Lotech về hướng dẫn vận hành Recloser 24kV 630A ENTEC. Quý khách cần được tư vấn thêm – báo giá Recloser ENTEC chiết khấu cao, xin vui lòng liên hệ:
