Motor Điều Khiển Đóng Cắt Tủ RMU ABB
Bộ điều khiển động cơ (motor control) đảm nhiệm các chức năng cách ly, bảo vệ mạch, khởi động thiết bị đóng cắt, điều khiển cách ly, đóng cắt, bảo vệ ngắn mạch, bảo vệ quá tải và điều khiển công suất.

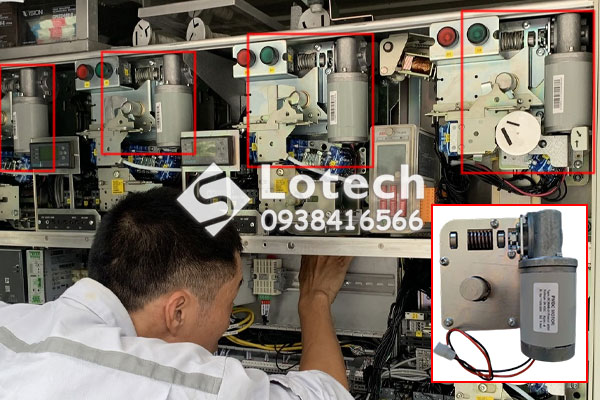

Motor điều khiển đóng cắt tủ RMU ABB có khả năng thực hiện các thao tác đóng và mở của dao cắt tải cũng như thao tác nạp lò xo của các cơ cấu cơ khí cho máy cắt và dao cắt tải kết hợp cầu chì của các ngăn chức năng tủ trung thế ABB.

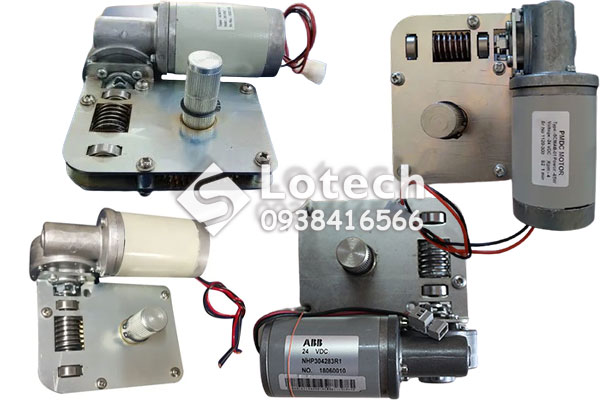

Các loại mô tơ điều khiển thiết bị thông dụng cho tủ RMU ABB:
- Motor lên cót máy cắt tủ RMU ABB.
- Motor điều khiển dao cách ly khoang C tủ RMU ABB.
- Motor điều khiển dao cách ly khoang F tủ RMU ABB.
Đặc tính bộ điều khiển đóng cắt Motor cho RMU ABB
- Tất cả vận hành motor cho tủ RMU ABB đều yêu cầu điện áp một chiều. Nếu điện áp điều khiển là 110 hoặc 220 VAC, cần tích hợp một bộ chỉnh lưu trong bộ điều khiển.
- Chu trình vận hành motor là CO – 3 phút (tức là nó có thể được vận hành với tần suất lên đến một lần đóng và một lần mở mỗi phút thứ ba).
- Motor và cuộn dây có thể dễ dàng được gắn vào các cơ cấu sau khi giao hàng (trang bị thêm).

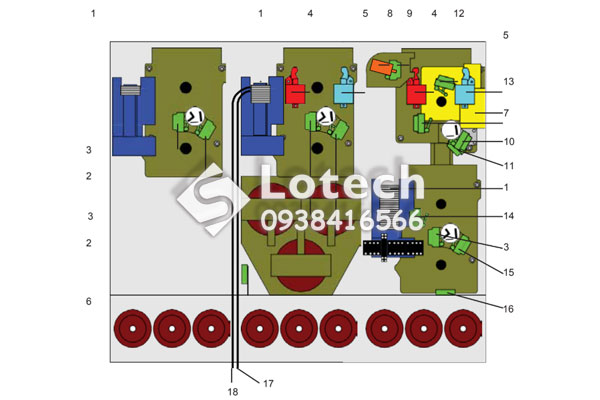

Cấu tạo vận hành Motor điều khiển tủ đóng cắt trung thế ABB
SafePlus bao gồm các môđun C-F-V được trang bị nhiều tiếp điểm phụ, cuộn dây và cơ cấu vận hành motor khác nhau:
- Khối terminal/bộ điều khiển vận hành motor.
- Tiếp điểm phụ S7, dao cắt tải.
- Tiếp điểm phụ S10, dao tiếp địa.
- Cuộn mở Y1.
- Cuộn đóng Y2.
- Tiếp điểm phụ S9, cầu chì chảy.
- Vận hành motor.
- Cuộn cắt rơ le Y3 / Y4 / Y5 /Y6*.
- Tiếp điểm phụ S9, cho tín hiệu máy cắt bị cắt.
- Tiếp điểm phụ S5, cho máy cắt.
- Tiếp điểm phụ S6, cho cơ cấu bị chốt.
- Tiếp điểm phụ S8, cho lò xo nạp.
- Tiếp điểm phụ S14, cho cần thao tác, VCB.
- Tiếp điểm phụ S15, cho cầu thao tác, dao cách ly.
- Tiếp điểm phụ S7, cho dao cách ly.
- Tiếp điểm phụ S13, cho mặt che khoang cáp lực.
- Tiếp điểm phụ S20, cho bộ triệt tiêu hồ quang.
- Tiếp điểm phụ S19, cho áp suất khí SF6.
* Tùy thuộc vào loại rơle bảo vệ, môđun V có thể chỉ được cung cấp với một trong các cuộn cắt rơle.
Thông tin kỹ thuật mô tơ điều khiển đóng cắt RMU ABB
Điện áp thử nghiệm cho các bảng dưới đây là + 10/ – 15% đối với motor và cuộn đóng, và + 10/ -30% đối với cuộn cắt và cuộn mở. Motor và các cuộn dây có thể dễ dàng được gắn vào các cơ cấu sau khi giao hàng (trang bị thêm).
Đặc điểm của cơ cấu vận hành motor cho môđun C – Cầu dao phụ tải 630A:
| Điện áp định mức (V) | Mức tiêu thụ năng lượng (W) hoặc (VA) | Thời gian vận hành – Thời gian đóng (s) | Thời gian vận hành – Thời gian mở (s) | Dòng khởi động cực đại (A) | Cầu chì |
| 24 | 90 | 6 – 9 | 6 – 9 | 14 | F 6,3 A |
| 48 | 150 | 4 – 7 | 6 – 9 | 13 | F 4 A |
| 60 | 90 | 6 – 9 | 6 – 9 | 7 | F 4 A |
| 110 | 90 | 6 – 9 | 6 – 9 | 3 | F 2 A |
| 220 | 90 | 6 – 9 | 6 – 9 | 1,7 | F 1 A |
Đặc điểm của cơ cấu vận hành motor cho môđun F – Cầu dao phụ tải kèm chì:
| Điện áp định mức (V) | Mức tiêu thụ năng lượng (W) hoặc (VA) | Thời gian vận hành – Thời gian nạp/đóng (s) | Thời gian mở (s) | Dòng khởi động cực đại (A) | Cầu chì |
| 24 | 160 | 9 – 14 | 40 – 60 | 14 | F 6,3 A |
| 48 | 200 | 5 – 9 | 40 – 60 | 13 | F 4 A |
| 60 | 140 | 8 – 13 | 40 – 60 | 7 | F 4 A |
| 110 | 140 | 8 – 13 | 40 – 60 | 3 | F 2 A |
| 220 | 140 | 8 – 13 | 40 – 60 | 1,7 | F 1 A |
Đặc điểm của cơ cấu vận hành motor cho môđun V – Máy cắt chân không:
| Điện áp định mức (V) | Mức tiêu thụ năng lượng (W) hoặc (VA) | Thời gian vận hành – Thời gian nạp/đóng (s) | Thời gian mở (s) | Dòng khởi động cực đại (A) | Cầu chì |
| 24 | 180 | 10 – 17 | 40 – 60 | 14 | F 6,3 A |
| 48 | 220 | 5 – 9 | 40 – 60 | 13 | F 4 A |
| 60 | 150 | 9 – 13 | 40 – 60 | 7 | F 4 A |
| 110 | 170 | 9 – 13 | 40 – 60 | 3 | F 2 A |
| 220 | 150 | 9 – 13 | 40 – 60 | 1,7 | F 1 A |
Đặc điểm của cuộn cắt , cuộn đóng và cuộn mở cho các môđun F và V:
| Điện áp định mức (V DC) | Mức tiêu thụ năng lượng (W) hoặc (VA) | Thời gian đóng (ms) | Thời gian mở (s) | Dòng khởi động cực đại (A) | Cầu chì cho cuộn đóng Y2 (cuộn mở Y1 không sử dụng cầu chì) |
| 24 | 150 | 40 – 60 | 40 – 60 | 6 | F 3,15 A |
| 48 | 200 | 40 – 60 | 40 – 60 | 2 | F 2 A |
| 60 | 20 | 40 – 60 | 40 – 60 | 1 | F 1,6 A |
| 110 | 90 | 40 – 60 | 40 – 60 | 1 | F 1 A |
| 220 | 200 | 40 – 60 | 40 – 60 | 0,5 | F 0,5 A |
