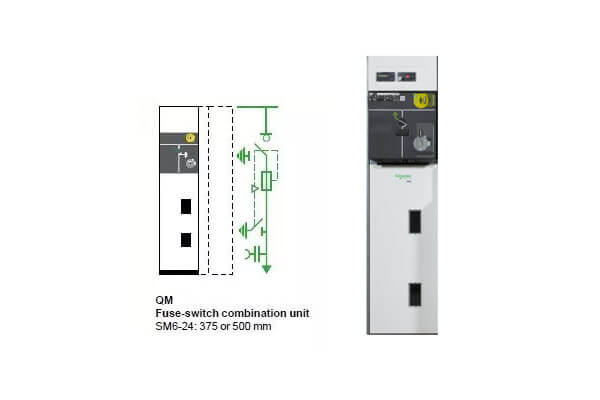

Sản phẩm SM6 QM 24kV – Tủ dao cắt kết hợp cầu chì Schneider
Tủ SM6 Schneider là dãy sản phẩm chứa thiết bị đóng cắt cố định hoặc có thể tháo ra, sử dụng khí SF6 hoặc chân không. Tủ SM6 QM 24kV Schneider là tủ chứa cầu dao phụ tải kèm chì dùng để đấu nối với cáp đầu ra bảo vệ máy biến áp.
Dòng tủ SM6-QM-24 và SM6-QM-36 là cấu hình tủ trung thế cho lưới điện 22kV (24kV) và 35kV (36kV), thường lắp đặt tại các trạm trung gian và các trạm đầu cuối ở các nhà máy.

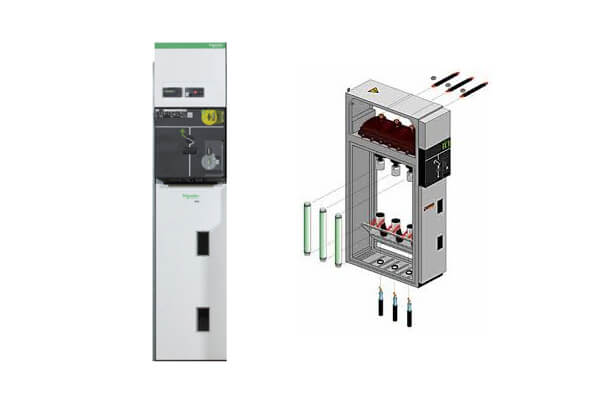

Tủ trung thế Schneider SM6 lắp đặt trong nhà, ngoài trời hoặc trong tủ trạm kios hợp bộ theo công suất. Tủ dạng module ghép ngăn (AIS – Air Insulated Switchgear) có thể mở rộng linh hoạt về 2 phía trái hoặc phải.
Dao cắt tải tủ SM6 QM hoạt động theo nguyên tắc:
– Dao có thể đóng chỉ khi dao nối đất mở và cửa tủ được đóng.
– Dao nối đất có thể đóng chỉ khi dao đóng cắt được mở
– Dao được khóa ở vị trí mở khi cửa tủ được tháo ra.
– Dao nối đất có thể được hoạt động cho việc thử nghiệm.
Định mức cầu chì cho các tủ SM6 QM phụ thuộc, ngoài các điểm khác, vào các tiêu chuẩn sau:
– Điện áp làm việc.
– Định mức biến áp.
– Công nghệ chế tạo cầu chì (nhà sản xuất).
Có thể lắp đặt các loại cầu chì khác nhau.
– Cầu chì Solefuse theo tiêu chuẩn UTE NCF 64.210.
– Cầu chì ống trung thế Schneider Fusarc theo tiêu chuẩn IEC 60.282.1 và kích thước DIN 43.625.
Cho các loại tủ dao cắt kết hợp cầu chì QM, QMB, QMC, chỉ tham khảo bảng lựa chọn và danh sách tham chiếu các cầu chì. Cho tất cả các loại cầu chì khác, hãy liên hệ chúng tôi.
Báo giá tủ trung thế Schneider SM6 QM 24kV
| STT | Loại tủ trung thế | Đơn giá tham khảo |
| 1 | Tủ SM6 QM 24kV 20kA/s – Schneider | 310.400.000 |
| 2 | Tủ SM6 QMC 24kV 20kA/s – Schneider | 395.900.000 |
| 3 | Tủ SM6 QMB 24kV 20kA/s – Schneider | 385.700.000 |
