Sứ Xuyên Bushing Tủ Trung Thế

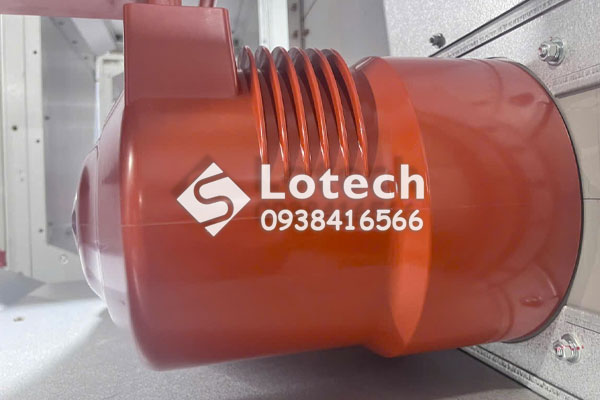

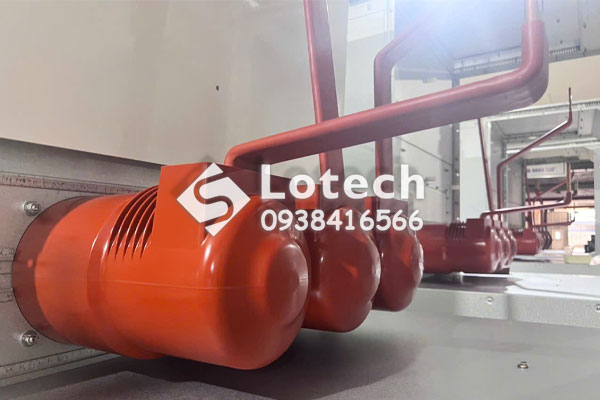

Sứ xuyên bushing tủ trung thế (Wall bushing) là phụ kiện cách điện cho thanh cái hoặc mạch dẫn đi xuyên qua vách tủ, đảm bảo kết nối an toàn giữa trong và ngoài tủ trung thế. Các loại sứ xuyên nối tủ trung thế thường làm từ Epoxy Resin cao cấp có khả năng chịu lực cơ học, chống bụi, ẩm và ô nhiễm.

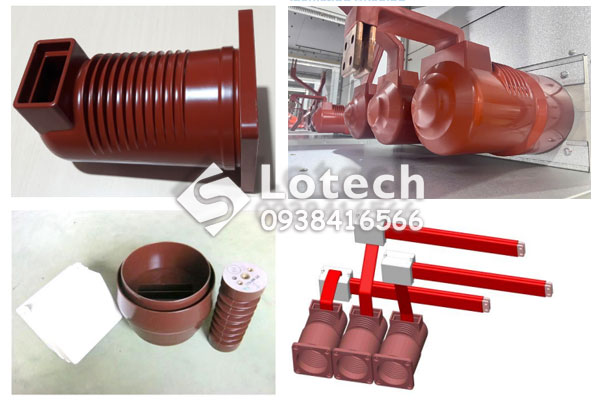

Cấu trúc cơ bản của 1 bộ sứ xuyên bushing lắp tủ trung thế gồm:
– Phần thân ngoài cách điện xoắn-alternating sheds (giúp tăng khoảng cách rò)
– Phần Xi lanh bên trong là hệ thống lõi kim loại hoặc thanh cái (busbar) có khả năng dẫn điện tốt.
– Phần mặt bích (flange) gắn chặt vào vách bằng vít.
Bên cạnh các sản phẩm sứ xuyên tủ trung thế nhập khẩu, Lotech hiện cung cấp và nhận đặt sản xuất các loại sứ xuyên hiết kế chuẩn kích thước, dễ tích hợp trong tủ điện các hãng ABB, Schneider, Siemens… Để nhận tư vấn và báo giá chi tiết, xin vui lòng liên hệ:
Đặc tính chung của sứ Epoxy nối tủ trung thế
Sứ xuyên nối tủ nhựa Epoxy được sản xuất bằng kỹ thuật APG (Automated Pressure Gelation) hoặc đúc hút (vacuum casting) đem đến các tính năng:
– Cách điện an toàn và có độ bền cơ học tốt nhờ vật liệu epoxy chắc và giáp bảo vệ EMI (đối với loại shielded) .
– Chống ẩm, chống bẩn, chống ăn mòn thích hợp môi trường khắc nghiệt bên trong tủ điện.
– Sứ xuyên tủ điện trung thế phù hợp lắp trong nhà với độ cao ≤ 1000 m, nhiệt độ -30°C đến +40°C, độ ẩm ≤ 95%.
– Việc bảo trì đơn giản chỉ cần lau sạch bề mặt định kỳ.
Thông số sứ xuyên nối tủ trung thế nhựa Epoxy
| Thông số | Giá trị tiêu chuẩn (thông dụng) | Ghi chú |
| Cấp điện áp định mức | 12 kV / 24 kV / 36 kV | Tùy loại sử dụng |
| Dòng điện định mức | 250 A / 400 A / 630 A / 1250 A | Theo tiết diện thanh cái xuyên qua |
| Điện áp chịu tần số công nghiệp (1 phút) | 42 kV / 50 kV / 70 kV | Kiểm tra cách điện |
| Điện áp chịu xung sét (1.2/50 µs) | 75 kV / 125 kV / 170 kV | Theo tiêu chuẩn IEC 60273 |
| Vật liệu cách điện | Epoxy resin | Đúc bằng công nghệ APG (Pressure Gelation) |
| Chiều dài tổng thể (L) | 150 – 400 mm | Phổ biến nhất: 180–300 mm |
| Đường kính mặt bích (ØD) | Ø110 – Ø260 mm | Tùy kích cỡ, cấp điện áp |
| Khoảng cách rò | ≥ 180 mm (tùy cấp áp) | Đảm bảo tiêu chuẩn an toàn |
| Trọng lượng | 2 – 12 kg | Phụ thuộc kích thước |
| Tiêu chuẩn áp dụng | IEC 60273, GB/T 12944, TCVN tương đương | Quốc tế và Việt Nam |
| Kiểu lắp đặt | Bắt bích qua vách tủ bằng bulông | Bắt ren hoặc gắn gioăng chống bụi/ẩm |
| Môi trường sử dụng | Trong nhà, độ ẩm ≤ 95%, ≤ +40°C | Lắp đặt trong tủ trung thế (Indoor switchgear) |
| Màu sắc thông dụng | Đỏ nâu / Nâu đậm | Màu epoxy tiêu chuẩn |
Trên đây là thông số tham khảo cho các loại sứ xuyên nối tủ trung thế thông dụng. Để cập nhật thông số chính xác – khớp với yêu cầu lắp tủ điện, quý khách có thể liên hệ với Lotech qua Hotline/ Zalo:
