Sứ Xuyên Cáp Lực – Sứ Đỡ Đầu Cáp Cho Tủ RMU ABB
Đấu nối của các cáp lực trung thế được thực hiện thông qua các sứ xuyên cáp lực. Sứ xuyên cáp lực – sứ đỡ đầu cáp cho tủ RMU ABB được sử dụng kèm theo các đầu nối bọc kín toàn phần, đây chính là giải pháp lý tưởng cho các khu vực có vấn đề về độ ẩm hoặc ngưng tụ hơi nước.
Đặc tính chung của sứ xuyên nối tủ RMU ABB
- Vật liệu: Các sứ xuyên cáp lực cho tủ RMU ABB được làm bằng nhựa epoxy đúc với thanh dẫn đúc trong.
- Kết nối: Một màn chắn đúc trong để điều khiển trường điện và cũng được sử dụng như tụ điện chính cung cấp các hệ thống chỉ thị điện áp.
- Tiêu chuẩn: Các sứ xuyên được thiết kế theo các tiêu chuẩn CENELEC EN 50181, EDF HN 52-S-61 và IEC 60137.
Sứ xuyên tủ RMU ABB được sử dụng kèm theo các đầu nối bọc kín toàn phần, đây chính là giải pháp lý tưởng cho các khu vực có vấn đề về độ ẩm hoặc ngưng tụ hơi nước.
Các loại sứ xuyên tủ RMU ABB

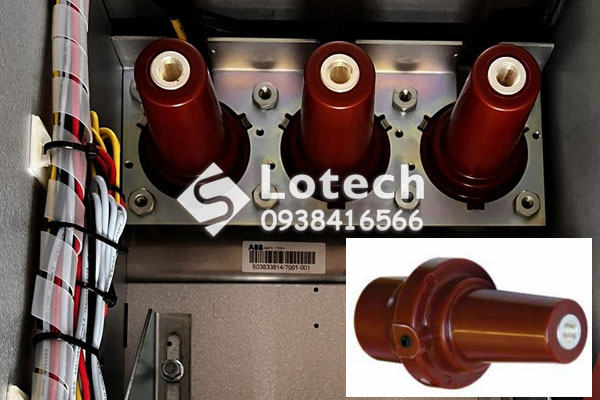

Sứ xuyên nối tủ Loại A:
- Dòng 200 với tiếp xúc dạng trượt, In = 200A.
- Thường sử dụng cho Ngăn F – Cầu dao phụ tải kèm chì hoặc Ngăn Máy cắt 200A.
- Phù hợp lắp đặt cho Đầu cáp Elbow hoặc Straight.
Sứ xuyên nối tủ Loại B:
- Dòng 400 với tiếp xúc dạng trượt, In = 400A.
- Tùy chọn cho Ngăn C – Cầu dao phụ tải 630A; Ngăn F – Cầu dao phụ tải kèm chì; Ngăn V – Máy cắt chân không.
Sứ xuyên nối tủ Loại C:
- Dòng 400 với tiếp xúc dạng bắt vít M16, In = 630A.
- Thường sử dụng cho Ngăn C – Cầu dao phụ tải 630A; Ngăn V – Máy cắt 630A.
- Tùy chọn cho Ngăn F – Cầu dao phụ tải kèm chì.
- Phù hợp lắp đặt cho Đầu cáp T-Plug.
Sứ xuyên nối tủ Loại C có cảm biến:
- Dòng 400 với tiếp xúc dạng bắt vít M16 và các cảm biến điện áp và dòng điện tích hợp, In = 630A.
- Tùy chọn cho Ngăn C – Cầu dao phụ tải 630A; Ngăn F – Cầu dao phụ tải kèm chì; Ngăn V – Máy cắt chân không.
Sứ xuyên nối tủ Loại D:
- Dòng 600 có tiếp xúc dạng bắt vít M16, In = 600A.
- Tùy chọn cho Ngăn C – Cầu dao phụ tải 630A; Ngăn F – Cầu dao phụ tải kèm chì.
Các tùy chọn phụ kiện tủ RMU khác:

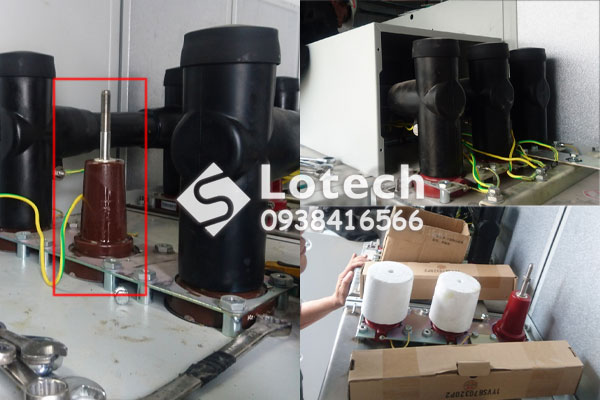

- Sứ xuyên để kết nối thanh cái bên ngoài trên nóc tủ RMU ABB.
- Sứ xuyên để đấu nối cáp ở phía trước cho tủ RMU ABB SafeRing.
- Sứ xuyên (loại hình nón bên trong) để kết nối từ mặt bên (400A) chỉ cho các môđun C, F và De.
- Sứ xuyên cho thử nghiệm cáp lực, bao gồm thiết bị tiếp địa chỉ cho các môđun C và De.
Sứ đỡ cáp khoang C-V tủ RMU ABB

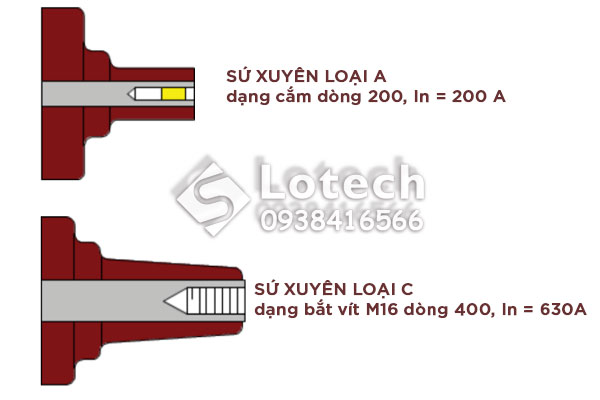

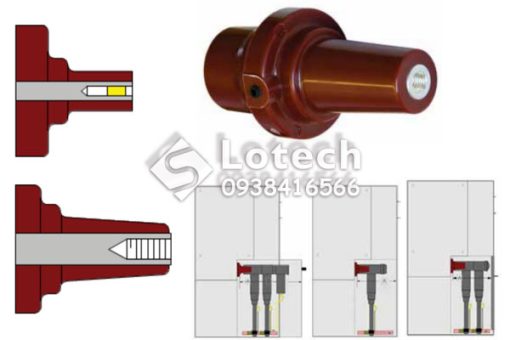

Các sứ xuyên Loại C với dạng bắt vít M16 Dòng 400, In = 630A là loại tiêu chuẩn sử dụng cho các ngăn C (Cầu dao phụ tải 630A) và ngăn V (Máy cắt chân không) tủ RMU ABB.
Sứ đỡ cáp khoang F tủ RMU ABB
Các sứ xuyên Loại A với dạng cắm dòng 200, In = 200A là loại tiêu chuẩn sử dụng cho các ngăn F (Cầu dao phụ tải kèm chì) tủ RMU ABB.
Sứ xuyên thử nghiệm cáp lực

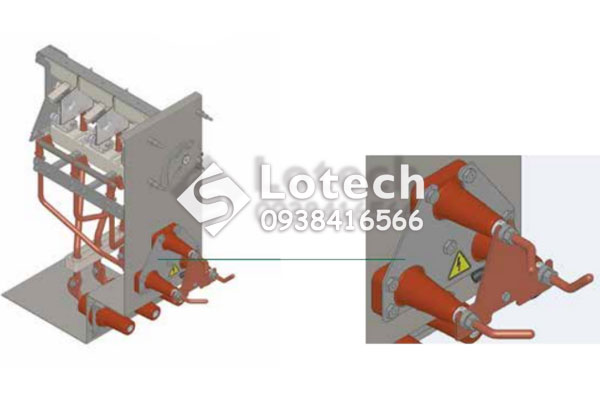

Cả hai ngăn C và De có thể được trang bị sứ xuyên thử nghiệm cáp lực nằm phía sau mặt che trước phía dưới. Mặt che này có thể được khóa liên động với dao tiếp địa để tránh tiếp cận với ngăn thử nghiệm cáp lực trước khi dao tiếp địa ở vị trí đóng.
Khi các sứ xuyên này được trang bị, các thử nghiệm cách điện cho cáp lực có thể dễ dàng thực hiện theo quy trình sau:
- Đóng dao tiếp địa sau khi kiểm tra các chỉ thị điện áp.
- Mở mặt che khoang.
- Lắp đặt thiết bị bơm áp lên các đầu cực đấu nối.
- Mở cầu dao tiếp địa có thể tháo rời.
- Thực hiện quá trình thử nghiệm cáp lực.
- Lắp đặt lại cầu dao tiếp địa.
- Tháo thiết bị bơm áp.
- Đóng mặt che khoang.
- Mở dao tiếp địa.
Sứ xuyên mở rộng tủ đóng cắt
Sứ xuyên mở rộng trên nóc tủ RMU ABB:

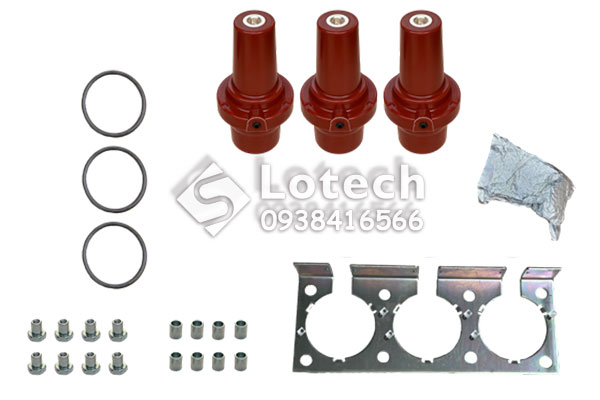

Trên nóc của tất cả tủ đóng cắt SafeRing và SafePlus, có thể tùy chọn lắp thêm các sứ xuyên để kết nối với các thanh cái ngoài về bên trái hoặc bên phải. Đối với tủ đóng cắt SafePlus chỉ bao gồm một môđun, chỉ cần sử dụng một bộ sứ xuyên trên nóc tủ.
Sứ xuyên mở rộng mặt bên tủ RMU ABB:
Có thể trang bị các sứ xuyên tùy chọn ở mặt hông bên trái hoặc bên phải của các môđun C hay F của SafeRing hoặc SafePlus C để kết nối từ bên hông với các thanh cái ngoài. Dòng định mức của kết nối bên hông được giới hạn ở mức 400A. Đối với các môđun SafePlus 1 ngăn C hay F, có thể lắp đặt một hoặc hai bộ sứ xuyên. Điều này cũng được áp dụng cho một tủ có 2 ngăn.
