Tổng quan về tủ điều khiển Recloser Cooper FXD
Tủ điều khiển máy cắt FXD dùng cho Recloser Cooper đáp ứng các yêu cầu về rơ le, đo lường, giám sát, giải pháp điều khiển từ xa.
TIÊU CHUẨN:
– IEC 60255: Rơ le đo lường và thiết bị bảo vệ.
– IEEE C37.90: Rơ le và hệ thống Rơ le liên kết.
– ANSI/IEEE C37.60: Bộ ngắt tự động và ngắt sự cố cho hệ thống xoay chiều.
– IEC 255-21.3: Thử nghiệm độ rung, va đập và địa chấn trong Rơ le đo lường và thiết bị bảo vệ. Thử nghiệm địa chấn tối thiểu cấp 1 và ưu tiên cấp 2.
– EN 61000-4: Tương thích điện tử.
– EN 61000-4-12: Thử nghiệm miễn nhiễm với sóng dao động.
– IEC-605-29: Cấp bảo vệ IP.
Tham khảo thêm: Catalogue Tủ điều khiển Recloser Cooper FXD
CHỨC NĂNG:
– Đủ các chức năng bảo vệ, đo lường.
– Hỗ trợ kết nối SCADA qua các giao thức IEC 60870-5-101/104, DNP, Modbus.
– Hỗ trợ giám sát điều khiển từ xa thông qua ứng dụng smartphone.
GIAO DIỆN:
1. Màn hình hiển thị.
– Màn hình rộng 4 dòng, mỗi dòng 16 ký tự.
– Enter: Lưu sửa đổi; Xem menu con.
– Edit: Thay đổi cài đặt, cấu hình và giá trị.
– Ese: Thoát màn hình hiện tại và trở về màn hình trước đó.
– Up/Down/Left/Right: Nút điều hướng.
2. Nút nhấn vận hành.
– Trip/Closer: Mở/Đóng.
– Hot Line: Khóa, cắm thao tác đóng.
– Khóa chức năng bảo vệ chạm đất
– Khóa chức năng bảo vệ chạm đất nhạy
3. Đèn LED chỉ thị.
Các sự cố thường gặp của tủ điều khiển Recloser Cooper FXD

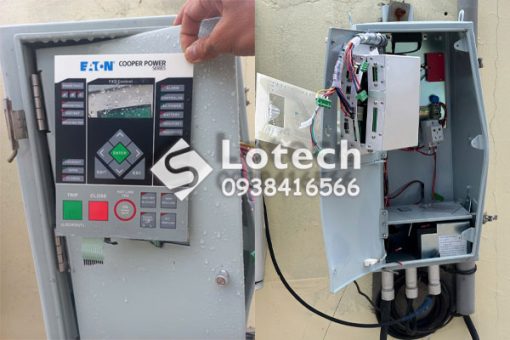

1. Hư hỏng vỏ tủ điều khiển Recloser Cooper dẫn đến sự cố.
– Vỏ tủ điều khiển bị cong vênh, bị hở, vào nước.
– Vỏ tủ điều khiển bị rỉ sét, trầy xước.
– Tủ điều khiển bị côn trùng xâm nhập.
– Chập cháy tủ điều khiển Recloser Cooper.
2. Tủ điều khiển không đóng cắt được Recloser Cooper.
– Kiểm tra cấp nguồn cho tủ điều khiển (các đèn LED và LCD hoạt động bình thường).
– Kiểm tra cáp điều khiển từ Recloser và tủ điều khiển đã được vặn chặt ở cả phía recloser và tủ điều khiển.
– Kiểm tra tủ nhận được trạng thái của Recloser, đèn Open sáng.
– Kiểm tra đèn Hot Line Tag OFF phải tắt.
– Kiểm tra đèn Supervisory OFF phải sáng.
– Nhấn nút CLOSE trên tủ điều khiển, xem màn hình có hiện yêu cầu xác nhận không.
– Nhấn nút OPEN trên tủ điều khiển, xem màn hình có hiện yêu cầu xác nhận không.
– Nếu có, nhấn nút ENTER, xem có đóng/cắt được không.
– Nếu vẫn không đóng được Recloser. Dùng sào thao tác kéo cần vàng xuống sau đó đẩy cần vàng lên lại, thử đóng Recloser bằng tủ điều khiển.
– Nếu vẫn không đóng được Recloser, tháo cáp 19-chân ra khỏi tủ. Đo điện áp đầu ra ở chân T-N của ổ cắm 19-chân dưới đáy tủ xem có đúng 53VDC hay không.
– Nếu điện áp tại chân T-N là 53Vdc, gắn lại cáp điều khiển vào tủ điều khiển.
– Chờ khoảng 2 phút, tháo cáp điều khiển, nhanh chóng dùng một sợi dây ngắn làm ngắn mạch chân E và L trên đầu cắm 19 chân xem có đóng/cắt được Recloser không.
– Nếu xong các bước trên vẫn không đóng/cắt được Recloser thì cần kiểm tra bộ phận cơ khí và bo mạch bên trong thân máy cắt.
3. Tủ điều khiển không nhận trạng thái Recloser
Nhận biết tình trạng đèn OPEN và CLOSE đều không sáng. Để kiểm tra tủ điều khiển vui lòng thực hiện theo các bước sau đây:
Bước 1: Kích hoạt chức năng GND Trip Block của tủ điều khiển (bấm nút GND Trip Blocked, sau đó bấm Enter – đèn GND Trip Blocked trên tủ sáng lên).
Bước 2: : Rút cáp điều khiển 19 – pin phía dưới tủ điều khiển.
CÁC HẠNG MỤC KIỂM TRA:
– Khi sử dụng nguồn AC, kiểm tra điện áp đầu ra 53VDC giữa chân T-N của đầu cắm cáp 19-pin trên tủ điều khiển xem có đúng điện áp 53VDC như yêu cầu không.
– Khi sử dụng nguồn AC, kiểm tra xem đèn PWR led trên bo cấp nguồn có sáng lên không.
– Khi sử dụng nguồn DC, kiểm tra điện áp đầu ra 53VDC giữa chân T-N của đầu cắm cáp 19-pin trên tủ điều khiển xem có đúng điện áp 53VDC như yêu cầu không.
– Khi sử dụng nguồn DC, kiểm tra xem đèn PWR led trên bo cấp nguồn có sáng lên không.
4. Lỗi tín hiệu đo lường dòng điện của tủ điều khiển Recloser FXD Cooper
– Kiểm tra cáp điều khiển 19 chân nối recloser và tủ điều khiển đã được vặn chặt ở cả 2 phía. Sau khi đảm bảo đã vặn chặt cáp, đọc số liệu đo lường dòng điện trên tủ điều khiển xem có đảm bảo hay không.
– Tắt nguồn tủ điều khiển FXD (tắt CB và ngắt kết nối dắc cắm Accu). Đảm bảo màn hình LCD và tất cả đèn LED đều tắt.
– Kiểm tra dây tín hiệu dòng điện (AIN, P1 – P4) trong tủ điều khiển có được gắn chặt hay không (có dấu hiệu lỏng hay sút ra hay không).
– Tháo cáp điều khiển 19 pin phía dưới tủ điều khiển.
– Đo thông mạch chân G – H – J – K ở đầu cắm 19 chân phía dưới tủ điều khiển tương ứng lần lượt với chân tín hiệu dòng P1, P2, P3, P4 (thuộc dắc cắm AIN đã nhắc đến ở bước trên) trên tủ điều khiển xem có thông mạch hay không.
– Nếu Recloser đang hoạt động không tải (by-pass, cắt điện, tháo xuống khỏi lưới), tháo cáp điều khiển 19 chân sau đó dùng VOM đo điện trở giữa chân G, H, J với chân K của cáp điều khiển xem giá trị có nằm khoảng 3 – 4 Ohm hay không.
