Trạm Biến Áp 1 Cột Kiểu Mới 750kVA

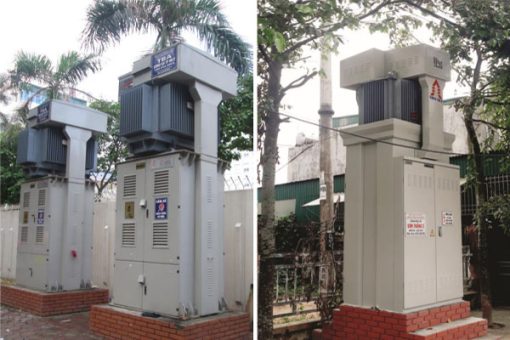

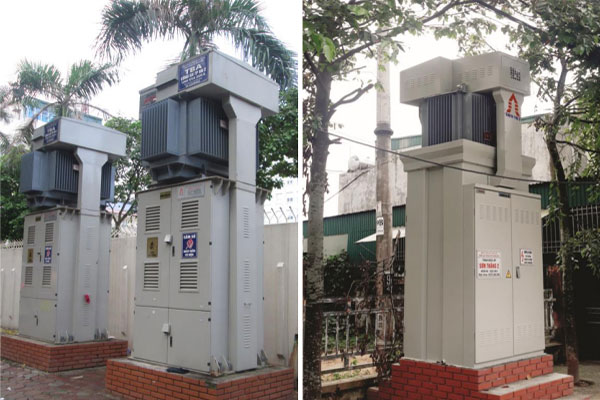

Trạm biến áp 1 cột kiểu mới hay còn gọi là trạm hợp bộ kiểu đứng, trạm trụ là một trụ đỡ máy biến áp tích hợp tủ RMU, tủ hạ thế và các vị trí đấu nối trong trạm. Ưu điểm của kiểu trạm này là:
– Diện tích xây dựng nhỏ nhất: Trạm biến áp trụ thép đơn thân nhỏ gọn với diện tích móng chỉ 1,2mx1,5m, tiết kiệm được chi phí giải phóng mặt bằng, dễ chọn vị trí đặt trạm kể cả khu vực nhỏ hẹp.
– Rút ngắn thời gian thi công lắp đặt: Trụ đỡ máy biến áp kiểu trụ thép đơn thân được lắp ráp tại xưởng. Nhờ đó, công tác thi công tại vị trí đặt trạm được giảm thiểu.
– Linh hoạt về hệ thống vật tư thiết bị trong trạm: Trạm biến áp 1 cột thiết kế phù hợp với hầu hết vật tư, thiết bị hiện có trên thị trường. Đáp ứng tốt nhu cầu thay thế, nâng cấp tương lai.
– Vận hành an toàn thuận lợi và có tính thẩm mỹ: Trạm biến áp hợp bộ kiểu đứng thuận tiện cho thao tác, kiểm tra lấy số liệu, bảo trì, bảo dưỡng, thay thế, sửa chữa thiết bị.

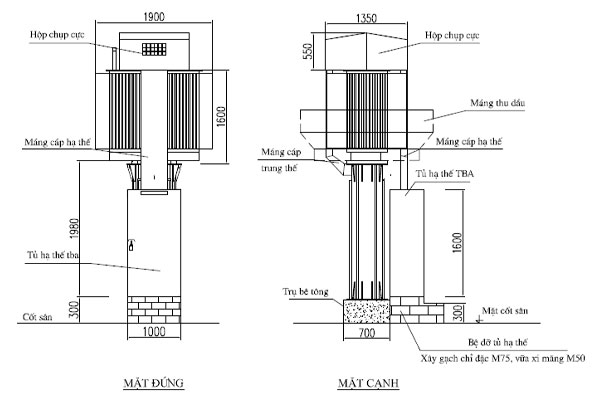

Vật tư thiết bị trạm trụ 750kVA
| STT | Tên thiết bị | Quy cách | Đơn vị | Số lượng |
| 1 | Máy biến áp | 750kVA | máy | 1 |
| 2 | Trụ đỡ máy biến áp | Trụ thép (thép tấm) | trụ | 1 |
| 3 | Tủ hạ thế tổng | 500V-1200A | tủ | 1 |
| 4 | Chụp cực MBA | bộ | 1 | |
| 5 | Máng cáp cao hạ thế | bộ | 1 | |
| 6 | Giá đỡ máy biến áp | bộ | 1 | |
| 7 | Cáp hạ thế | Cu/XLPE/PVC-1x240mm2 | m | 88 |

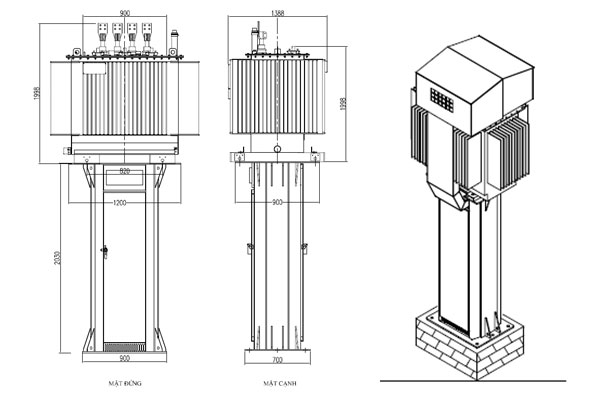

Trụ thép đơn thân đỡ máy biến áp 750kVA
Khối lượng toàn bộ: 523.57kg.
| STT | Tên vật tư – Thiết bị | Quy cách | Kích thước | Số lượng | Đơn vị | Tổng |
| 1 | Mặt bích dưới | Thép dẹt: 20mm | 900×700 | 1 | 98.91 | 98.91 |
| 2 | Mặt bích trên | Thép dẹt: 20mm | 1200×1000 | 1 | 188.4 | 188.40 |
| 3 | Thân trụ hai bên hồi | Thép dẹt: 5mm | 1980×700 | 2 | 54.7 | 109.40 |
| 4 | Thân trụ trước sau | Thép dẹt: 3mm | 2030×530 | 2 | 25.39 | 50.78 |
| 5 | Tấm giằng trước sau | Thép dẹt: 3mm | 410×200 | 4 | 1.94 | 7.76 |
| 6 | Tấm gân tăng cường | Thép dẹt: 10mm | 100×200 | 16 | 1.57 | 25.12 |
| 7 | Bu lông bắt thân trụ | M30x600 | – | 6 | 7.2 | 43.20 |

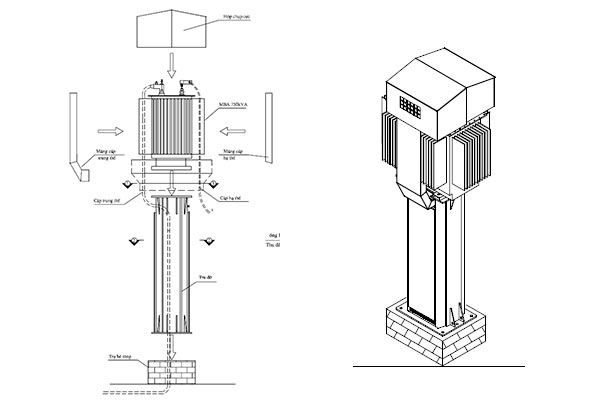

Hướng dẫn lắp đặt trạm biến áp kiểu trụ 750kVA
Hiện nay, Lotech cung cấp trạm biến áp 1 cột kiểu mới 750kVA với nhiều kiểu dáng công nghiệp đáp ứng yêu cầu của từng công trình, dự án. Để được tư vấn báo giá chi tiết, quý khách có thể liên hệ tổng đài hỗ trợ miễn phí Hotline/Zalo:
