Trạm Biến Áp Kiểu Giàn Trên 2 Trụ Bê Tông

Trạm giàn là kiểu trạm biến áp thông dụng lắp đặt ngoài trời, thích hợp làm trạm công cộng ở các khu dân cư, trường học, phân xưởng sản xuất có nhu cầu sử dụng điện vừa và nhỏ.

Cấu tạo trạm biến áp 3 pha kiểu giàn

Trạm giàn là trạm biến áp 3 pha lắp đặt ngoài trời với thiết bị hạ thế, trung thế được treo trên cột, máy biến áp được đặt trên bộ đà gác qua 2 trụ bê tông ly tâm.

1. Thiết bị trạm biến áp giàn

MÁY BIẾN ÁP: Trạm biến áp kiểu giàn thường sử dụng máy biến áp dầu 3 pha công suất 100kVA, 160kVA, 180kVA, 250kVA, 320kVA, 400kVA, 560kVA, 630kVA. Máy biến áp THIBIDI, SANAKY, SHILIN, EMC,HBT, MBT, ABB,…

THIẾT BỊ ĐÓNG CẮT HẠ THẾ: MCCB 0,1kV 250A – 400A – 500A – 600A – 800A – 1000A.

TỤ BÙ HẠ THẾ: Tủ tụ bù tự động 80Kvar – 120Kvar – 160Kvar – 200Kvar – 280Kvar – 320Kvar.

THIẾT BỊ ĐÓNG CẮT BẢO VỆ TRUNG THẾ:

– Cầu chì tự rơi FCO 100A 24kV chính hãng Tuấn Ân, Hubbell (AB Chance), DTR (Korea), Sarah, Apparat (Nga),…

– Chống sét van LA 10KA – 18KV chính hãng Cooper, DTR (Korea), Ohio, Sarah, Apparat (Nga), Tuấn Ân,…

– Biến áp đo lường trung thế TU EMIC 8400/120V.

– Biến dòng đo lường trung thế TI EMIC 30/5A.

– Điện kế 3 pha.

2. Vật tư trạm biến áp giàn

Bộ đà thép đỡ máy biến áp giàn trên 2 trụ bê tông ly tâm:

– Đà sắt V75x8-2.4m (4 cóc) nhúng kẽm;

– Thanh chống 60×6-920-nhúng kẽm;

– Đà sắt V75x8-3,2mm(3 cóc) nhúng kẽm;

– Đà sắt V75x8-3,2mm(0 cóc) nhúng kẽm;

– Đà U160 đỡ máy và gối đỡ.

Lotech chuyên cung cấp bộ đà trạm giàn giá tốt, để nhận báo giá ngay – quý khách có thể liên hệ qua tổng đài hỗ trợ miễn phí:



Dây cáp điện dùng cho trạm biến áp kiểu giàn: Sử dụng cáp điện CADIVI, Cadivi, LS VINA, ThiPha, Taya, TTT,… Các loại cáp đồng bọc 600V, 100mm2 – 150mm2 – 250mm2 – 300mm2; Cáp đồng trần 25mm2.

Vật tư phục vụ thi công trạm giàn: Sứ đứng 35KV + Ty (Hoàng Liên Sơn, Minh Long 2); Bộ tiếp địa; Ốc siết cáp Splitbolt 22mm2; Tủ MCCB 250A; Đầu cos, bulong, rondell các loại; ống PVC phi 114, collier kẹp ống PVC; băng keo điện.

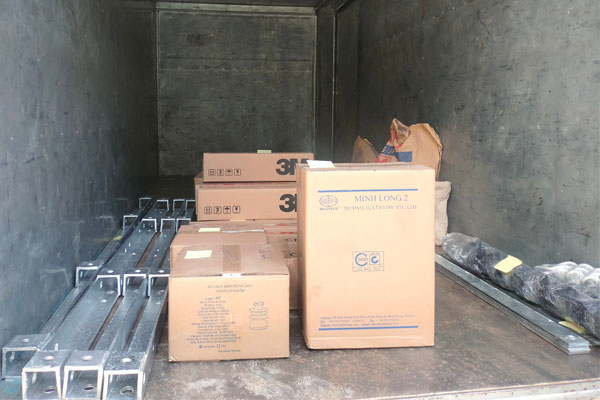

Lotech giao hàng vật tư điện trung thế – đà U – sứ cách điện – đầu cáp

3. Thiết bị và vật tư phần đường dây của trạm giàn

Trạm biến áp giàn sử dụng đường dây trung thế 15KV – 22KV đến có thể là đường dây trên không hay đường cáp đi ngầm. Các loại vật tư, phụ kiện phần đường dây của trạm biến áp giàn cơ bản bao gồm:

– Cầu chì tự rơi FCO 200A 24kV, dây chì trung thế fuselink chính hãng Tuấn Ân, Hubbell (AB Chance), DTR (Korea), Sarah, Apparat (Nga),…

– Đà sắt, đà composite, thanh chống, bulong các loại;

– Sứ đứng 35kV (loai PIN TYPE); sứ ống chỉ + uclevis; Sứ treo polymer 24KV và phụ kiện (hãng Minh Long 2, Hoàng Liên Sơn).

– Cáp nhôm bọc trung thế 50mm2; Dây nhôm lõi thép trần 50mm2; Cáp đồng trung thế bọc XLPE/PVC 25mm2 chính hãng Cadivi, LS VINA, ThiPha, Taya, TTT,…

– Kẹp nhôm AC 50, kẹp nối rẽ Cu-Al SL22(10-95/95-150).

– Ốc siết cáp Splitbolt 22mm2.

– Bộ tiếp địa.

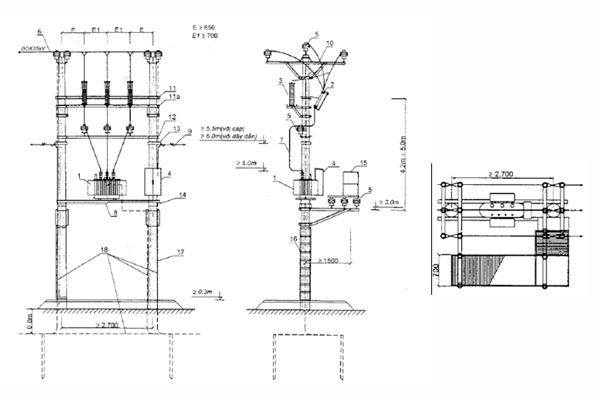

Sơ đồ bố trí thiết bị điện trạm biến áp 3 pha kiểu giàn

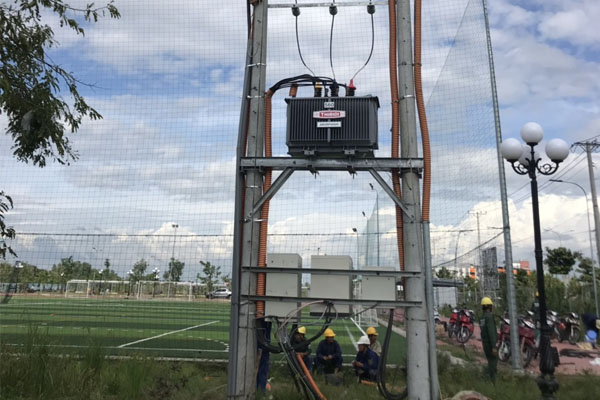

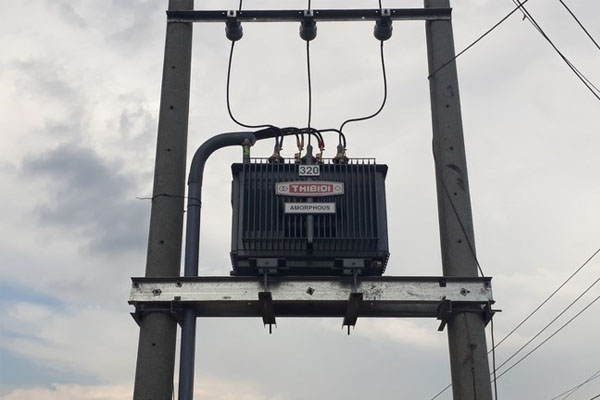

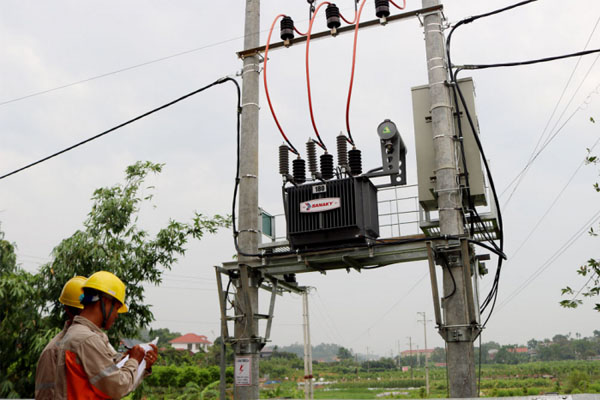

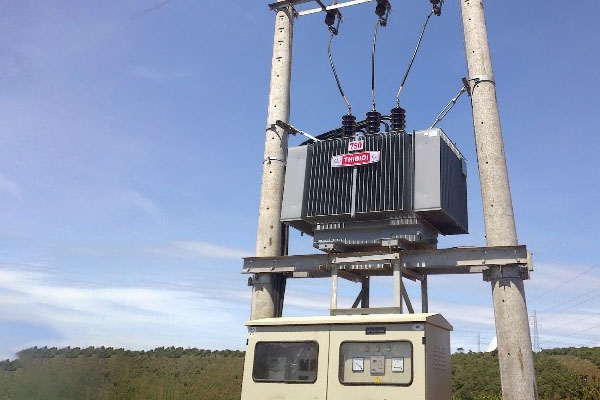

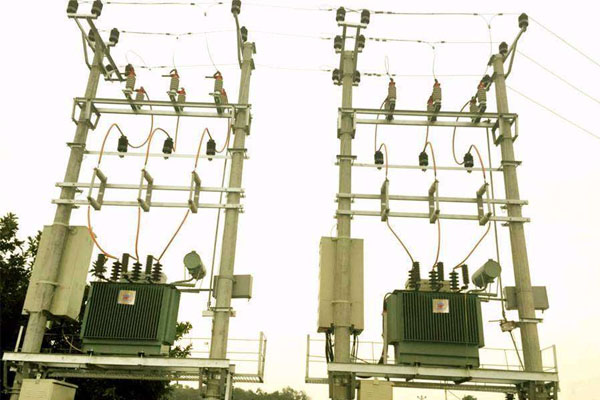

Một số trạm biến áp kiểu giàn trên 2 trụ bê tông ly tâm

Trạm biến thế 100kVA kiểu giàn giữa 2 cột BTLT
