Trụ đỡ máy biến áp trạm biến áp cột

Tổng quan về Trụ đỡ máy biến áp trạm biến áp cột

Trạm biến áp trụ thép đơn thân còn được gọi là trạm biến áp 1 cột kiểu mới, trạm biến áp hợp bộ kiểu đứng. Trạm trụ được tạo thành từ bộ trụ thép đỡ máy biến áp 3 pha lên cao và thân trụ tích hợp tủ RMU, thiết bị đóng cắt, đo đếm, điều khiển, đấu nối phía trung thế và hạ thế.

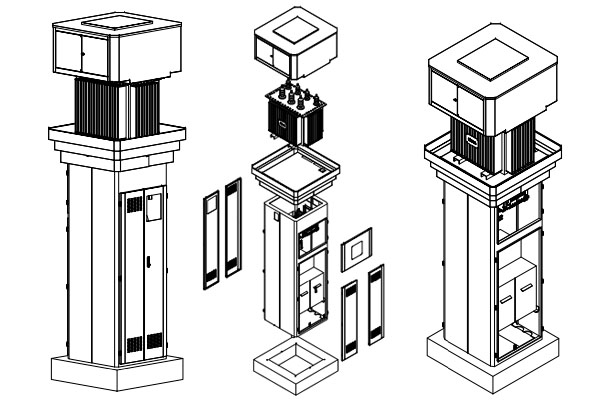

Bản vẽ trụ thép đơn thân của trạm biến áp 1 cột kiểu mới tích hợp tủ RMU

Cấu tạo trụ thép đỡ máy biến áp 3 pha 100kVA – 800kVA

Trụ thép đỡ máy biến áp bao gồm phần thân trụ, ngăn chứa tủ điện, tấm đỡ máy biến áp. Bên cạnh đó, có thể kèm các đế đặt, tấm lắp thiết bị điện, pas đỡ, colier, móc cẩu,…

Trụ thép đỡ MBA tích hợp RMU

THÂN TRỤ THÉP ĐỠ MÁY BIẾN ÁP:

– Thân trụ thép dày 5mm nhúng kẽm nóng đảm bảo chống oxy hóa, chống ẩm, chống tia UV, tăng khả năng chống chịu thời tiết khắc nghiệt khi đặt trạm ngoài trời.

– Bên trong thân trụ có trang bị đế đặt tủ trung thế RMU khung sắt V50x5, cao 500mm, sơn tĩnh điện.

– Ngăn hạ áp có sẵn tấm lắp MCCB tole kẽm 2mm và hộp điện kế tole 2mm, lắp trên cánh trụ.

– Cánh cửa thân trụ thép làm bằng tole 2mm nhúng nóng.

Trụ đỡ máy biến áp tích hợp RMU

Tủ trung thế RMU Schneider 3 ngăn đặt trong thân trụ thép đỡ máy biến áp THIBIDI

ĐỈNH TRỤ THÉP ĐỠ MÁY BIẾN ÁP:

– Tấm đỡ máy biến thế tole 5mm nhúng nóng có kích thước phù hợp để cố định máy biến áp 3 pha công suất đến 800kVA.

– Vành che máy biến thế có kết cấu 3 tầng được chế tạo từ các tấm tole 3mm nhúng nóng.

– Mặt bít 2 đầu trụ thép 10mm.

– Phụ kiện khác: Pas đỡ, colier, móc cẩu.

Vành trụ che máy biến áp trạm biến áp 1 cột
