Tụ Bù Trung Thế ABB – Tụ Bù Hạ Thế CLMD

Trong hệ thống điện sản xuất và điện sinh hoạt sử dụng nhiều thiết bị cảm kháng như động cơ, biến áp,… việc lắp đặt tụ bù là giải pháp để giảm công suất phản kháng hiệu quả. Trong nhiều năm qua, các loại tụ bù ABB đã được sử dụng rất phổ biến tại Việt Nam.

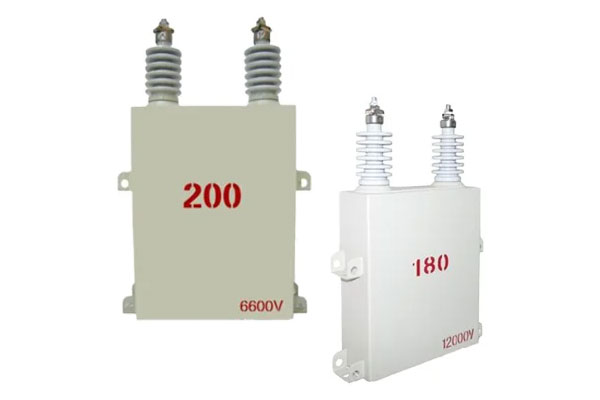

Tụ bù trung thế ABB

Loại tụ bù trung thế ABB thông dụng hàng đầu là tụ bù khô, sản xuất phù hợp với tiêu chuẩn CE, hạng D, IEC 60831. Tụ bù ABB sử dụng cho điện trung thế, lắp trong tủ tụ bù – Tủ bù điện bù công suất phản kháng cos phi với các đặc tính:

– Tụ bù cos phi giúp giảm tổn hao điện năng đáng kể.

– Tăng khả năng truyền tải điện trong cáp và ổn định định áp trong các đoạn cáp dài.

– Cải thiện sự ổn định điện áp trong các loại cáp dài.

– Thân thiện với môi trường khi sử dụng điện môi khô, tránh rò rỉ, không gây ô nhiễm.

– Điện trở phóng điện xả an toàn dưới 50V trong 1 phút.

– Vỏ bọc Nhôm, kẽm mạ điện nhẹ, chống cháy, tuổi thọ cao.

– Bộ cân bằng nhiệt đảm bảo tản nhiệt hiệu quả.

– Thiết kế đơn giản, gọn nhẹ, dễ lắp đặt và vận hành.

Tụ bù 1 pha:

– Điện áp từ 1000V đến 22000V

– Công suất từ 25Kvar đến 1000Kvar

Tụ bù 3 pha:

– Điện áp từ 1000V đến 11000V.

– Công suất từ 50Kvar đến 500Kvar.

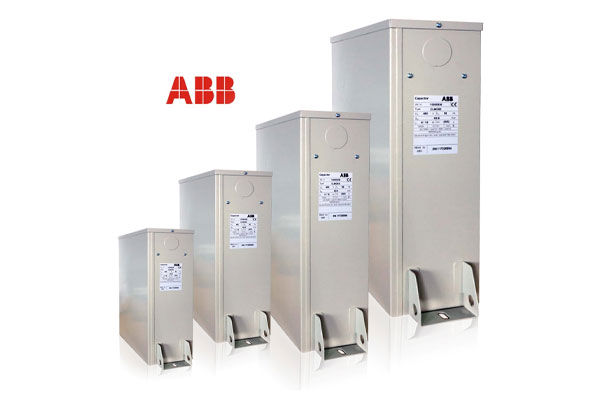

Tụ bù hạ thế CLMD ABB

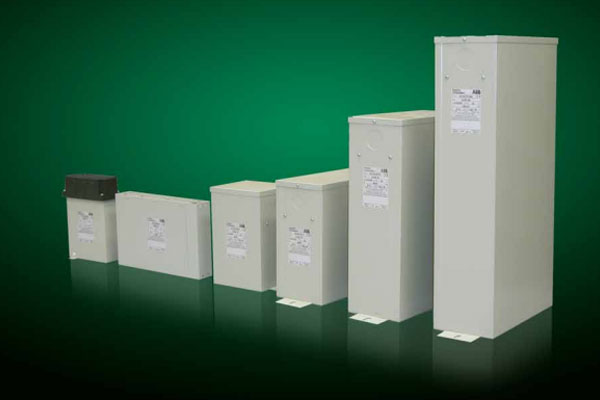

Tụ bù CLMD do ABB sản xuất với các mã: CLMD 13, CLMD 33s, CLMD 43, CLMD 53, CLMD63, CLMD83, CLMD03 và module nguồn CLMD03 (PMOD03).

Đối với CLMD03:

– Kiểu kết nối: Tụ bù 3 pha.

– Phạm vi điện áp: 400V và 415V ở 50Hz, 380V và 480V ở 60Hz.

– Công suất đầu ra ròng: 25 hoặc 50kvar.

– Điện trở phóng điện: Xả dưới 50V trong 1 phút.

– Mức độ bảo vệ: IP00.

– Vật liệu vỏ: Nhôm.

– Nhiệt độ môi trường tối đa:

+ Hạng D theo tiêu chuẩn IEC60831.

+ Trung bình tối đa trên 1 năm: 35°C.

+ Trung bình tối đa trên 24h: 45°C.

+ Tối đa: 55°C.

– Nhiệt độ môi trường tối thiểu: -25°C.

– Mất tụ điện: < 0,5 watt / kvar (bao gồm tổn thất điện trở phóng điện).

– Dung sai về điện dung: 0% + 10%

– Độ cao: <1000 m.

Đối với CLMD13-33S-43-53-63-83:

– Kiểu kết nối: 3 pha (1 pha có sẵn theo yêu cầu).

– Phạm vi điện áp: 220V – 1000V.

– Công suất đầu ra ròng: <130 kvar.

– Lò phản ứng: Kết hợp với lò phản ứng có thể.

– Điện trở phóng điện: Xả an toàn đến dưới 50V trong 1 phút.

– Trình độ bảo vệ: IP42 (IP52 theo yêu cầu).

– Vật liệu vỏ: Kẽm thép mạ điện nhẹ.

– Nhiệt độ môi trường: -25°C đến +55°C.

– Lỗ vốn: < 0,5 watt / kvar cho điện áp định mức 380 V trở lên.

– Dung sai về điện dung: 0% + 10%

– Độ cao: <1000m.

Trên đây là thông tin chia sẻ của Lotech về các loại tụ bù trung thế ABB – tụ bù hạ thế CLMD. Quý khách cần thêm thông tin về sản phẩm tụ bù ABB, có thể liên hệ với chúng tôi qua tổng đài:
