Tủ Đo Đếm Trung Thế TMS1 Trường Giang
Tủ đo đếm trung thế TMS1 Trường Giang lắp đặt các thiết bị đo lường như biến dòng (CT), biến áp (PT), công tơ điện, đồng hồ đo điện năng, giúp giám sát và quản lý hệ thống điện.
Tủ chức năng đo đếm điện năng được thiết kế tương thích ghép nối với dãy tủ hợp bộ trung thế TMS1 Trường Giang Electric hoặc tủ trung thế Schneider, ABB, Siemens,… mà không cần thêm tủ chuyển tiếp.
Thiết bị đo điện lắp tủ TMS1 Trường Giang
Máy biến điện áp (Voltage Transformer): Theo tiêu chuẩn IEC 61869-3 (trước đây là IEC 60044-2).
- Dùng cho thiết bị đo lường, công tơ và giám sát.
- Được lắp đặt ở đáy ngăn chức năng (functional unit).
- Phần mang điện được đúc hoàn toàn trong nhựa epoxy cách điện.
Máy biến dòng điện (Current Transformer – CT): Theo tiêu chuẩn IEC 61869-2 (trước đây là IEC 60044-1).
- Dùng để cấp tín hiệu cho thiết bị đo lường, công tơ hoặc điều khiển.
- Được lắp đặt ở phía sau ngăn chức năng (functional unit).
- Loại biến dòng đo lường đúc epoxy, vừa cách điện tốt vừa có độ bền cơ học cao.

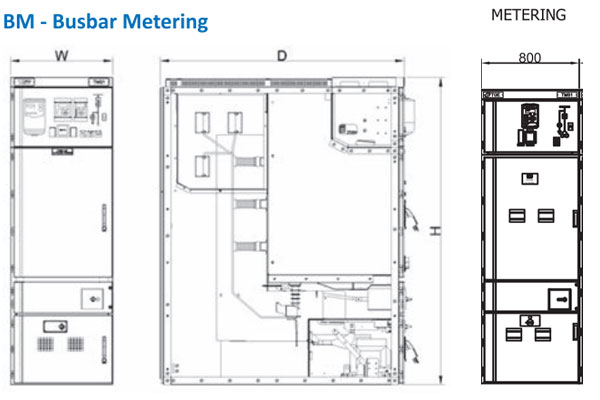

Tủ chức năng BM – Busbar Metering: Kết nối máy biến điện áp (VT) vào thanh cái để đo lường.
– Ngăn hạ thế.
– Máy biến điện áp (VT):
+ Loại có cầu chì, có thể rút ra được.
+ Loại có cầu chì, cố định
– Dao tiếp địa.
– Chỉ thị điện áp.
– Điện trở sấy chống ẩm (heaters chống ngưng tụ).

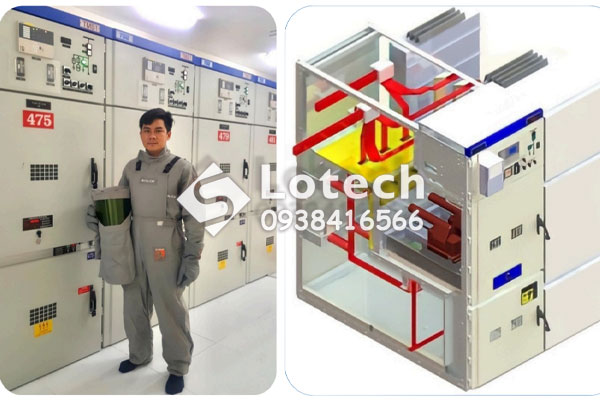

Thông số kỹ thuật tủ đo lường trung thế TGE TMS1
| Điện áp định mức (kV) | 7.2 | 17.5 | 24 |
| Cách điện định mức | |||
| • Chịu điện áp xoay chiều 50 Hz trong 1 phút (kV rms) | 20 | 38 | 50 |
| • Chịu xung sét 1.2/50 µs (kV đỉnh) | 60 | 95 | 125 |
| Dòng điện định mức (A) | |||
| • 630 / 1250 A | ✔ | ✔ | ✔ |
| • 2000 / 2500 / 3150 A | ✖ | ✔ | ✔ |
| Dòng chịu đựng ngắn mạch (kA/3s) | |||
| • 16 / 25 kA | ✔ | ✔ | ✔ |
| • 31.5 kA | ✖ | ✔ | ✔ |
| • 40 kA | ✖ | ✔ | ✖ |
| • 50 kA | ✖ | ✔ | ✖ |
| Kích thước (mm) | |||
| • Rộng (W) | 650 / 700 | 800 | 900 / 1000 |
| • Cao (H) | 2200; 2225; 2315 | ||
| • Sâu (D) | 1595; 1650; 1800; 1900 | ||

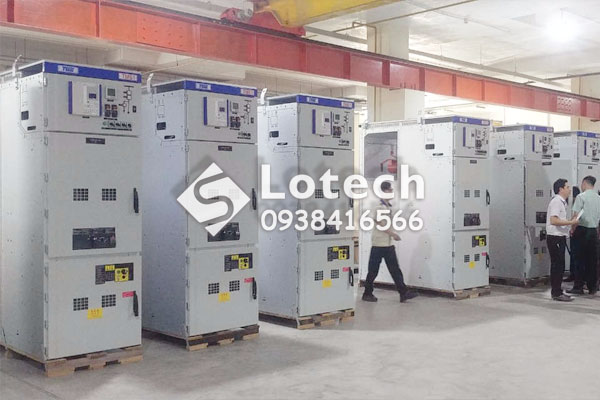

Lotech– công ty thành viên phân phối tủ trung thế TGE TMS1 của Công ty Cổ phần Điện Trường Giang cho các trạm biến áp, nhà máy điện, lĩnh vực điện lực, công nghiệp, khai khoáng, cơ sở hạ tầng,…
Để biết thêm chi tiết và báo giá sản phẩm tủ RMU TGE, bạn có thể liên hệ kênh tư vấn miễn phí:
