Tủ Hợp Bộ RVAC 24kV EATON Cooper

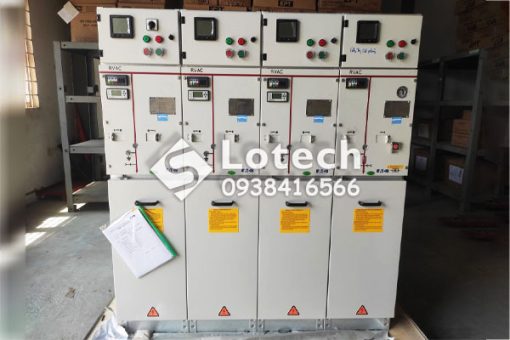

Tủ hợp bộ RVAC 24kV EATON Cooper là dòng tủ mạch vòng RMU (Ring Main Unit) đáp ứng đầy đủ các loại tủ chức năng đóng cắt bảo vệ, đo lường, đấu nối đa dạng cho trạm biến áp và hệ thống phân phối điện trung áp.

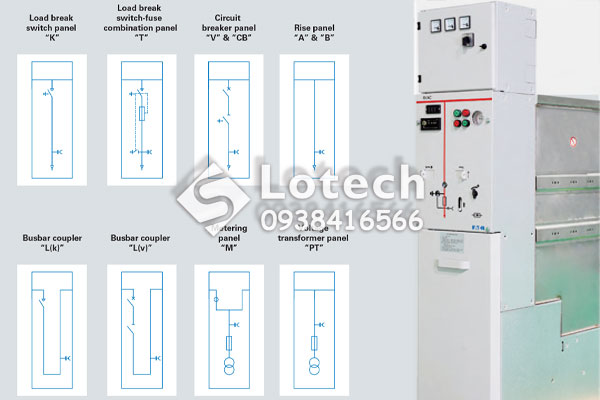

– Tủ dao cắt tải LBS (ngăn chức năng K).
– Tủ máy cắt (ngăn chức năng V).
– Tủ dao cắt tải kèm chì (ngăn chức năng T).
– Tủ đo lường (ngăn chức năng M).
– Tủ cấp nguồn (ngăn chức năng PT).
– Tủ nối cáp vào thanh cái (ngăn chức năng B).
– Tủ phân loại thanh cái (ngăn chức năng L).
Catalogue Tủ RMU RVAC Eaton’s Cooper Power Systems
Tổng quan về tủ RMU 24kV EATON Cooper dòng RVAC
Tủ điện mạch vòng RVAC cung cấp giải pháp hoàn chỉnh về thiết bị chuyển mạch trung thế, lưới điện ngầm, trạm biến áp và các ứng dụng đa dạng khác.
– Điện áp định mức: 24kV.
– Dòng điện định mức: 630A.
– Vật liệu cách điện: khí SF6 (buồng cắt chân không).
– Tiêu chuẩn chất lượng:
+ Chứng nhận đạt tiêu chuẩn GB/DL và IEC;
+ Thử nghiệm hồ quang nội đạt tiêu chuẩn GB3906 và IEC 62271-200;
+ Quản lý chất lượng theo tiêu chuẩn ISO 9001;
+ Phần mạch nhất thứ được niêm kín, đảm bảo an toàn;
+ Bộ chỉ thị có điện áp kiểu điện dung, đảm bảo chỉ thị đúng đến mức cách điện điện áp tần số công nghiệp (1 phút).
Vỏ tủ RMU EATON Cooper dòng RVAC 24kV
– Tủ RMU thiết kế cách ly và niêm kín hoàn toàn.
– Phần mạch nhất thứ của tủ RVAC 24kV được bảo vệ trong thùng chứa thép không gỉ, bề mặt được xử lý và sơn chống gỉ.
– Vỏ tủ cấp bảo vệ IP68, trang bị gioăng chống nước của Cooper tránh ngưng tụ hơi nước và ô nhiễm.
– Tủ RVAC có biên bản thử nghiệm chứng nhận độc lập đạt cấp an toàn hồ quang 4 mặt IAC AFLR.

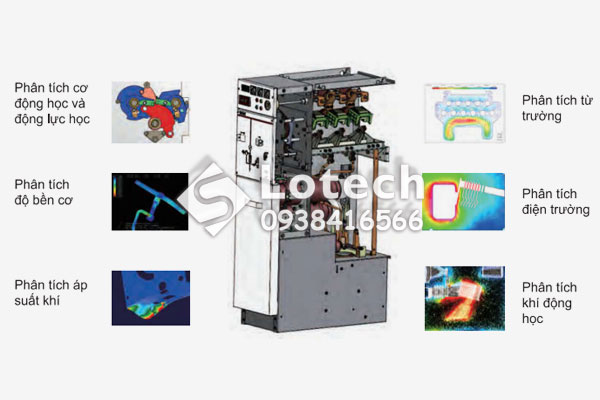

Thiết bị tủ trung thế RVAC 24kV EATON Cooper
PHẦN THIẾT BỊ:

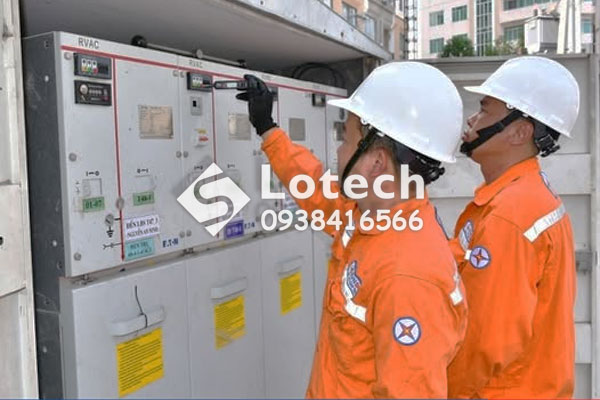

– Tủ đóng cắt ứng dụng trong lưới điện ngầm trung thế với khả năng chịu dòng ngắn mạch 20kA/3s.
– Eaton’s Cooper Power Systems xây dựng dòng tủ nhiều chức năng và một chức năng, tùy chọn cố định hoặc mở rộng đáp ứng yêu cầu khách hàng.
– Tủ trung thế EATON Cooper RVAC tùy chọn dòng bảo vệ máy biến áp và đường dây; dao cắt tải kết hợp chì ống hoặc máy cắt kết hợp rơ le bảo vệ.
PHẦN PHỤ KIỆN:
– Có sẵn các loại đầu cáp cùng thương hiệu Cooper nên có độ tương thích cao.
– Đầu nối cáp vào ra và giao diện vận hành đều ở mặt trước ngăn/tủ.
Tủ RMU RVAC 24kV EATON Cooper cho lưới điện thông minh
– Thiết kế tủ trung thế EATON RVAC sẵn sàng tích hợp giải pháp cảm biến, giám sát và điều khiển từ xa cho mục đích tự động hóa xuất tuyến, quản lý phụ tải, lưới điện thông minh.
– Tủ RMU 24kV EATON Cooper dòng RVAC kết nối với hệ thống SCADA qua giao thức IEC 60870-5-101 và 104, thử nghiệm điển hình (type test) theo tiêu chuẩn IEC tại phòng thí nghiệm độc lập quốc tế KEMA, ASTA/Intertek.
Hiện nay, Lotechphân phối tủ RMU EATON Cooper CK cao đáp ứng yêu cầu đa dạng của công trình, dự án. Để cập nhật thông tin chi tiết hơn và nhận báo giá tủ RMU mới nhất, quý khách có thể liên hệ tổng đài miễn phí:
