Tủ RMU 2 ngăn ABB DeV là cấu hình tủ trung thế thông dụng thường được lắp đặt trong nhà hoặc trong tủ trạm kios, phục vụ cho các trạm đầu cuối ở các nhà máy.
Cấu Hình Tủ Trung Thế 2 Ngăn ABB DeV
Tủ RMU ABB DeV là loại tủ RMU 2 ngăn: 1 ngăn thanh cái đầu vào (ngăn De) và 1 ngăn máy cắt chân không đầu ra bảo vệ máy biến áp (ngăn V).
Kích thước tủ trung thế RMU ABB DeV
NGĂN De:
Ngăn kết nối thanh cái trực tiếp với dao tiếp địa, có các tính năng tiêu chuẩn:
– Dao tiếp địa;
– Cơ cấu cơ khí lò xo đơn hai vị trí;
– Chỉ thị vị trí dao tiếp địa;
– Sứ xuyên cáp lực theo chiều ngang ở phía trước, Loại C (dòng 400 có bắt vít) với bộ chia điện áp tụ điện tích hợp cho chỉ thị điện áp Các tính năng tùy chọn – Sứ xuyên để thử nghiệm cáp lực, bao gồm các thiết bị tiếp địa;
– Sứ xuyên cáp lực: Loại B (dòng 400 loại chụp cắm, In = 400 A); Loại C (dòng 400 loại bắt vít) cảm biến kết hợp với bộ chia điện áp tụ điện tích hợp cho chỉ thị điện áp và các cảm biến để giám sát dòng điện và điện áp; Loại D (dòng 600 loại bắt vít);
– Khóa liên động khoang cho sứ xuyên thử nghiệm cáp lực.
Ngăn máy cắt chân không (Ngăn V) tủ trung thế RMU ABB
NGĂN V:
Máy cắt chân không (môđun V) có các bầu chân không đóng vai trò là các buồng dập dòng điện. Một dao cách ly/dao tiếp địa ba vị trí mắc nối tiếp với mạch chính của máy cắt. Hoạt động giữa máy cắt chân không và dao cách ly/dao tiếp địa được khóa liên động cơ.
Các tính năng tiêu chuẩn:
– Máy cắt chân không 200 A để bảo vệ máy biến áp hoặc máy cắt chân không 630 A để bảo vệ ngăn lộ;
– Cơ cấu cơ khí lò xo kép hai vị trí cho máy cắt chân không;
– Dao cách ly/dao tiếp địa ba vị trí nối tiếp dưới máy cắt chân không;
– Cơ cấu cơ khí lò xo đơn ba vị trí cho dao cách ly/dao tiếp địa;
– Khóa liên động giữa máy cắt chân không và dao cách ly/dao tiếp địa;
– Chỉ thị vị trí cho máy cắt chân không và dao cách ly/dao tiếp địa;
– Rơle bảo vệ điện tử tự cấp nguồn với các biến dòng hình xuyến lắp trên cáp lực (chỉ tiêu chuẩn trên phiên bản 200 A);
– Cuộn cắt (để rơle thực hiện cắt);
– Sứ xuyên cáp lực theo chiều ngang ở phía trước; Loại A (dòng 200 loại chụp cắm) cho máy cắt chân không 200A có tụ điện tích hợp cho chỉ thị điện và loại C (dòng 400 loại bắt vít) cho máy cắt chân không 630 A có bộ chia điện áp tụ điện tích hợp cho chỉ thị điện áp.
Các tính năng tùy chọn:
– Sứ xuyên cáp lực: Loại B (dòng 400 loại chụp cắm); Loại D (dòng 600 loại bắt vít); Loại C (dòng 400 loại bắt vít) cảm biến- kết hợp với bộ chia điện áp tích hợp cho chỉ thị điện áp và cảm biến tích hợp để giám sát dòng điện và điện áp;
– Bộ triệt tiêu hồ quang với tín hiệu (1NO) được đấu nối đến các terminal;
– Tín hiệu (1NO) từ chỉ thị áp suất bên trong được đấu nối đến các terminal (chỉ một trên mỗi bầu khí SF6).
Kích thước tủ trung thế ABB DeV:
– Chiều sâu 765mm
– Chiều rộng 1346mm
– Chiều cao 1336/1100mm
Thông Số Kỹ Thuật Tủ RMU ABB DeV:
|
Thương hiệu |
ABB |
|
Xuất xứ |
Đang cập nhật |
|
Cấu hình |
DeV |
|
Điện áp |
24kV |
|
Dòng điện định mức |
630A (ngăn C) |
|
Dòng cắt ngắn mạch |
16kA đến 21kA/3s |
Phụ kiện tủ trung thế ABB SafePlus:
Tủ trung thế ABB DeV là loại tủ RMU đầu cáp kín 24kV, với ngăn thanh cái đầu vào và ngăn máy cắt đầu ra sử dụng đầu cáp Tplug (hay Tee Connector). Quý khách có thể tham khảo bảng giá mới nhất đầu cáp 3M – ABB – Raychem (Đại lý cấp 1 CK cao).
Tìm hiểu thêm:
Catalogue tủ trung thế ABB
Hướng dẫn bảo quản – lắp đặt – vận hành tủ RMU ABB
Đại Lý Cung Cấp Tủ Trung Thế RMU ABB Chính Hãng
Các loại tủ trung thế ABB chính hãng phân phối toàn quốc
Nhà phân phối tủ trung thế RMU ABB

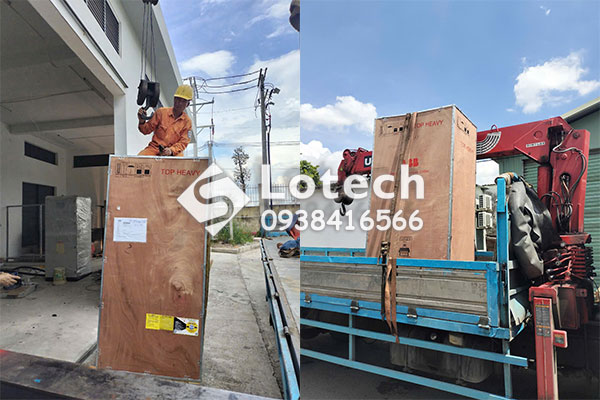

Cung cấp tủ RMU ABB chính hãng – giao hàng tận công trình
Bảng Báo Giá Tủ RMU ABB DeV 24kV
Trên đây là tổng hợp thông tin về tủ trung thế RMU ABB DeV. Quý khách có thể liên hệ với chúng tôi để nhận tư vấn miễn phí – báo giá mới nhất- chiết khấu cao – đáp ứng yêu cầu công trình.
