Tủ RMU ABB 4 ngăn CCCV 24kV là cấu hình tủ hợp bộ trung thế thông dụng thường được lắp đặt trong nhà hoặc trong tủ trạm kios, phục vụ cho trạm đầu cuối ở các nhà máy, có dự phòng 2 ngăn để làm trung gian và khép mạch vòng trả nguồn tới trạm khác.
Giới Thiệu Tủ RMU 4 Ngăn ABB CCCV 24kV
Tủ trung thế ABB CCCV gồm 3 ngăn dao cắt tải (ngăn C) đầu vào và 1 ngăn máy cắt chân không (ngăn V) đầu ra bảo vệ máy biến áp.

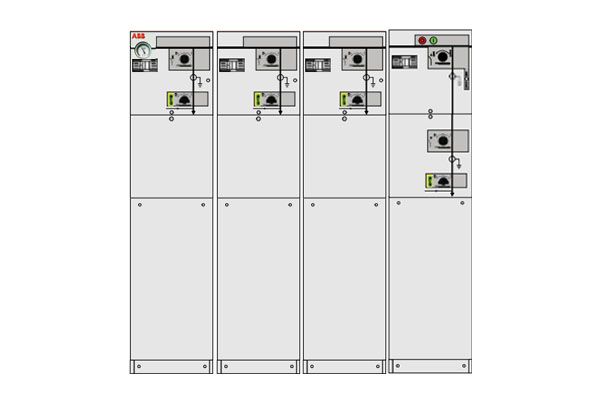

Cấu hình tủ trung thế RMU 4 ngăn ABB CCCV
Thông số kỹ thuật Ngăn C – Ngăn dao cắt tải:
| Cầu dao cách ly | |||
| Điện áp định mức | 12kV | 17,5kV | 24kV |
| Khả năng chịu đựng điện áp tần số công nghiệp | 28kV | 38kV | 50kV |
| Khả năng chịu đựng điện áp xung sét | 95kV | 95kV | 125kV |
| Dòng định mức | 630A | 630A | 630A |
| Khả năng cắt | |||
| – tải hữu công | 630A | 630A | 630A |
| – vòng khép kín | 650A | 650A | 650A |
| – mạch nạp đường cáp không tải | 140A | 140A | 140A |
| – biến áp không tải | 205A | 160A | 160A |
| – chạm đất | 117A | 91A | 91A |
| Khả năng đóng | 62,5kV | 52,5kV | 52,5kV |
| Khả năng chịu dòng ngắn mạch 3 giây | 25kV | 21kV | 21kV |
| Số thao tác cơ học | 1000 lần đóng/mở thủ công | ||
| Phân loại cơ điện | E3, C2, M1 | ||
| Cầu dao tiếp địa | |||
| Điện áp định mức | 12kV | 17,5kV | 24kV |
| Khả năng chịu đựng điện áp tần số công nghiệp | 28kV | 38kV | 50kV |
| Khả năng chịu đựng điện áp xung sét | 95kV | 95kV | 125kV |
| Khả năng đóng | 62,5kV | 50kV | 50kV |
| Khả năng chịu dòng ngắn mạch 3 giây | 25kV | 21kV | 21kV |
| Số thao tác cơ học | 1000 lần đóng/mở thủ công | ||
| Phân loại cơ điện | E3, C2, M1 | ||
Thông số kỹ thuật Ngăn V – Ngăn máy cắt chân không:
| Máy cắt chân không | |||
| Điện áp định mức | 12kV | 17,5kV | 24kV |
| Khả năng chịu đựng điện áp tần số công nghiệp | 28kV | 38kV | 50kV |
| Khả năng chịu đựng điện áp xung sét | 95kV | 95kV | 125kV |
| Dòng định mức | 200 / 630A | ||
| Khả năng: | |||
| – dòng cắt ngắn mạch | 21A | 16A | 16A |
| Khả năng đóng | 52,5kA | 40A | 40A |
| Khả năng chịu dòng ngắn mạch 3 giây | 21A | 16A | 16A |
| Số thao tác cơ học | 2000 lần đóng / mở thủ công | ||
| Phân loại cơ điện | E2, C2, S1, M1 | ||
| Dao tiếp địa đầu cáp | |||
| Điện áp định mức | 12kV | 17,5kV | 24kV |
| Khả năng chịu đựng điện áp tần số công nghiệp | 28kV | 38kV | 50kV |
| Khả năng chịu đựng điện áp xung sét | 95kV | 95kV | 125kV |
| Khả năng đóng | 12,5kA | 40A | 40A |
| Khả năng chịu dòng ngắn mạch 3 giây | 21A | 16A | 16A |
| Số thao tác cơ học | 2000 lần đóng / mở thủ công | ||
| Phân loại cơ điện | E2, M1 | ||
Phụ kiện tủ trung thế ABB SafePlus:
Tủ trung thế ABB CCCV là loại tủ RMU đầu cáp kín 24kV, với ngăn cầu dao phụ tải đầu vào và ngăn máy cắt đầu ra sử dụng đầu cáp Tplug (hay Tee Connector). Quý khách có thể tham khảo bảng giá mới nhất đầu cáp 3M – ABB – Raychem (Đại lý cấp 1 CK cao).
Tìm hiểu thêm:
Catalogue tủ trung thế ABB
Hướng dẫn bảo quản – lắp đặt – vận hành tủ RMU ABB
Đơn Vị Nhập Khẩu Và Phân Phối Tủ RMU ABB Chính Hãng
Các loại tủ trung thế ABB chính hãng phân phối toàn quốc
Nhà phân phối tủ trung thế RMU ABB
Cung cấp tủ RMU ABB chính hãng – giao hàng tận công trình
Bảng Báo Giá Tủ RMU ABB CCCV 24kV
Trên đây là tổng hợp thông tin về tủ trung thế RMU ABB CCCV. Quý khách có thể liên hệ với chúng tôi để nhận tư vấn miễn phí – báo giá mới nhất- chiết khấu cao – đáp ứng yêu cầu công trình.
