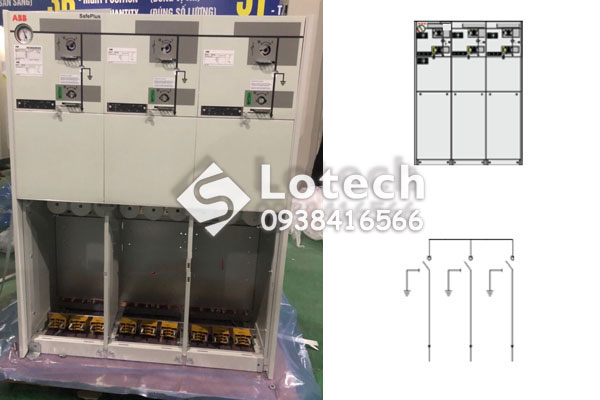

Tủ trung thế 3 ngăn ABB CCC là cấu hình tủ RMU thông dụng thường được lắp đặt trong nhà hoặc trong tủ trạm kios, phục vụ cho trạm trung gian chia tách hoặc phân phối nguồn tới các nhánh.
Tổng Quan Về Tủ RMU 3 Ngăn ABB CCC
Tủ RMU ABB CCC gồm 3 ngăn dao cắt tải (ngăn C), sử dụng khí SF6 làm môi trường dập hồ quang. Các vị trí của dao cắt là đóng – mở – tiếp địa. Ở vị trí mở, dao cắt đáp ứng các yêu cầu cách ly.
Kích Thước Tủ RMU ABB CCC:
– Chiều sâu 765mm
– Chiều rộng 1021mm
– Chiều cao 1336/1100mm
Thông số kỹ thuật tủ trung thế ABB CCC:
| Thương hiệu | ABB |
| Xuất xứ | Đang cập nhật |
| Cấu hình | CCC |
| Điện áp | 24kV |
| Dòng điện định mức | 630A |
| Dòng cắt ngắn mạch | 16kA đến 21kA/3s |
Thông số kỹ thuật Ngăn C – Ngăn dao cắt tải:
| Cầu dao cách ly | |||
| Điện áp định mức | 12kV | 17,5kV | 24kV |
| Khả năng chịu đựng điện áp tần số công nghiệp | 28kV | 38kV | 50kV |
| Khả năng chịu đựng điện áp xung sét | 95kV | 95kV | 125kV |
| Dòng định mức | 630A | 630A | 630A |
| Khả năng cắt | |||
| – tải hữu công | 630A | 630A | 630A |
| – vòng khép kín | 650A | 650A | 650A |
| – mạch nạp đường cáp không tải | 140A | 140A | 140A |
| – biến áp không tải | 205A | 160A | 160A |
| – chạm đất | 117A | 91A | 91A |
| Khả năng đóng | 62,5kV | 52,5kV | 52,5kV |
| Khả năng chịu dòng ngắn mạch 3 giây | 25kV | 21kV | 21kV |
| Số thao tác cơ học | 1000 lần đóng/mở thủ công | ||
| Phân loại cơ điện | E3, C2, M1 | ||
| Cầu dao tiếp địa | |||
| Điện áp định mức | 12kV | 17,5kV | 24kV |
| Khả năng chịu đựng điện áp tần số công nghiệp | 28kV | 38kV | 50kV |
| Khả năng chịu đựng điện áp xung sét | 95kV | 95kV | 125kV |
| Khả năng đóng | 62,5kV | 50kV | 50kV |
| Khả năng chịu dòng ngắn mạch 3 giây | 25kV | 21kV | 21kV |
| Số thao tác cơ học | 1000 lần đóng/mở thủ công | ||
| Phân loại cơ điện | E3, C2, M1 | ||
Phụ kiện tủ trung thế ABB SafePlus:
Tủ trung thế ABB CCC là loại tủ RMU đầu cáp kín 24kV, với ngăn cầu dao phụ tải đầu vào và ngăn máy cắt đầu ra sử dụng đầu cáp Tplug (hay Tee Connector). Quý khách có thể tham khảo bảng giá mới nhất đầu cáp 3M – ABB – Raychem (Đại lý cấp 1 CK cao).
