Tủ RMU ABB ứng dụng lưới điện thông minh

Tủ RMU ABB SafeRing/SafePlus ngày càng được mở rộng để đáp ứng nhu cầu ngày càng tăng cho các ứng dụng Lưới điện thông minh trong hệ thống phân phối thứ cấp. Tủ điện trung thế mạch vòng cho các ứng dụng Lưới điện thông minh được trang bị một thiết bị Tự động hóa ngăn lộ cao cấp, kết hợp với các thiết bị bổ sung (ví dụ: Chỉ thị phân đoạn sự cố) cung cấp nhiều dữ liệu khác nhau cho các trung tâm điều khiển từ xa.

Tủ RMU ABB ứng dụng lưới điện thông minh

Các thiết bị tự động hóa lưới điện tiêu chuẩn cho các tủ điện trung thế mạch vòng của ABB được đặt trong không gian phía sau mặt che trước bên dưới trong các môđun C, do đó loại bỏ nhu cầu bổ sung hộp ngăn hạ thế trên nóc của tủ đóng cắt.

Nhờ sự linh hoạt trong thiết kế của các môđun tủ đóng cắt SafeRing/SafePlus, các giải pháp tự động hóa lưới điện cũng có thể được cung cấp với các cấu hình tủ đóng cắt khác nhau và bao gồm các hộp ngăn hạ thế nếu được yêu cầu.

Các gói giải pháp tiêu chuẩn cho các ứng dụng Lưới điện thông minh có thể cung cấp các chức năng theo dõi, điều khiển, đo lường và giám sát bao gồm các thiết bị tự động hóa ngăn lộ với các phương thức truyền thông có dây và/hoặc không dây và nguồn cấp điện dự phòng.

Dòng sản phẩm SafeRing/SafePlus nhỏ gọn nay còn có thể được cung cấp như một thiết bị siêu nhỏ gọn kèm theo các giải pháp Lưới điện thông minh tích hợp (giảm chiều cao tổng thể là 1’100 mm) để được lắp bên trong các trạm biến áp bị giới hạn chiều cao.

Lợi ích khi lựa chọn RMU ABB cho Smart Grid

Các chức năng lưới thông minh tích hợp cho phép người vận hành mạng lưới:

• Theo dõi lưới điện để có thể định vị sự cố từ xa.
• Cấu hình lại mạng lưới để cách ly phần gặp sự cố của mạng lưới.
• Cấu hình lại mạng lưới để giảm thiểu tổn thất năng lượng và/hoặc tiết kiệm cho các khoản đầu tư trong tương lai.

Các lợi ích bổ sung cho điện lực và người tiêu dùng năng lượng là:

• Cải thiện chất lượng cung ứng điện.
• Thời gian mất điện ngắn hơn, ít xảy ra mất điện hơn và cải thiện chất lượng điện áp.
• Đảm bảo an toàn cho con người.
• Nâng cao hiệu quả hoạt động và ổn định mạng lưới.
• Cải thiện công cụ cho người vận hành mạng và đội ngũ nhân viên hiện trường.
• Ít phải di chuyển đến các địa điểm khó tiếp cận.

Nguồn cấp cho các thiết bị tích hợp tủ RMU thông minh ABB

Tất cả các thiết bị thứ cấp trong tủ điện trung thế mạch vòng được cấp nguồn bằng ắc quy 24V DC. Ắc quy được nạp bởi bộ nạp, cần được cấp nguồn điện bên ngoài:

• 90…264V AC 50/60 Hz hoặc 85…200V DC trong trường hợp thiết bị tự động hóa ngăn lộ REC603 (bộ nạp ắc quy bên trong) được sử dụng.
• 94…132V AC hoặc 184…264V AC 50/60 Hz trong trường hợp thiết bị tự động hóa ngăn lộ RTU560CIG10 hoặc REC615 (bộ nạp ắc quy bên ngoài) được sử dụng.

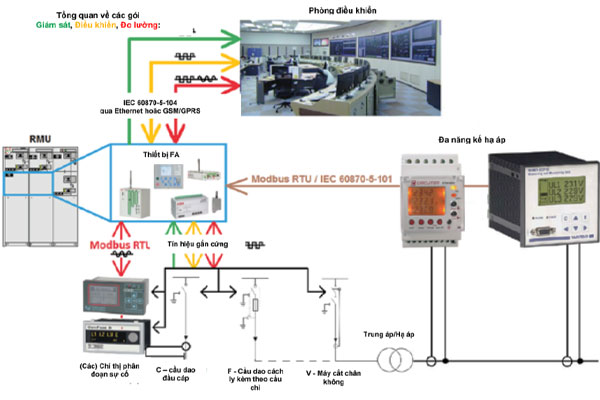

Giải pháp truyền thông tại chỗ và từ xa cho tủ RMU ABB

A. Truyền thông từ xa (truyền thông với trung tâm điều khiển từ xa):

Giải pháp mặc định (gói giải pháp tiêu chuẩn) đi kèm với giao thức truyền thông từ xa IEC 60870-5-104. Các phương tiện truyền thông là truyền thông qua Ethernet có dây và/hoặc không dây (GSM/GPRS).

B. Truyển thông tại chỗ (truyền thông giữa các thiết bị tự động hóa khác nhau trong RMU):

Các tín hiệu từ tủ đóng cắt mạch vòng, chỉ thị phân đoạn sự cố và các đồng hồ đa năng hạ thế được truyền đến thiết bị tự động hóa ngăn lộ bằng hai cách khác nhau:

– Tín hiệu kỹ thuật số (ví dụ như chỉ thị vị trí tủ đóng cắt và điều khiển) thông qua đấu dây nhị thứ.

– Tín hiệu tương tự (ví dụ: các thông số đo lường từ chỉ thị phân đoạn sự cố và đồng hồ đa năng hạ thế) được thu thập trên bus truyền thông cục bộ có thể là giao thức truyền thông nối tiếp Modbus RTU hoặc lEC 60870-5-101. Modbus RTU được sử dụng trong gói giải pháp Đo lường cùng với thiết bị tự động hóa ngăn lộ RTU560CIG10 (thông qua cổng CPA), IEC 60870-5-101 được sử dụng để kết nối đồng hồ đa năng hạ thế trong trường hợp thiết bị tự động hóa ngăn lộ REC603 (thông qua cổng RS1/RS2).

Gói giải pháp RMU ABB cho lưới điện thông minh

Tất cả các gói giải pháp tiêu chuẩn bao gồm:

• Nguồn cấp dự phòng cho các thiết bị tự động hóa (ắc quy 24V DC và bộ nạp ắc quy).
• Phương thức truyền thông có dây (Ethernet) và/hoặc không dây (GSM/GPRS) (thẻ SIM không bao gồm )
• Giao thức truyền thông máy chủ (máy trạm) IEC 60870-5-10.

Ba cấp độ của các gói giải pháp tự động hóa được trình bày như dưới đây. Có sẵn các tùy chọn bổ sung có thể được lựa chọn cho mỗi gói giải pháp. Các lựa chọn chính và các tùy chọn là (*các giá trị mặc định)

1. Mức độ tự động hóa

– Gói Theo dõi từ xa: Gói này cung cấp chức năng Theo dõi từ xa:

• Vị trí của dao cắt tải trong các môđun C (->giám sát cấu trúc liên kết lưới điện).
• Tín hiệu sự cố của chỉ thị phân đoạn sự cố (-> định vị sự cố nhanh, giảm thời gian mất điện, sử dụng hiệu quả nguồn nhân lực).
• Các sự cố trong ngăn lộ máy biến áp.

– Gói Điều khiển từ xa*: Gói này bao gồm các tính năng từ gói Theo dõi từ xa và ngoài ra còn cung cấp các chức năng điều khiển từ xa đối với các dao cắt tải trong các môđun C (-> cách ly sự cố nhanh, phục hồi nhanh phần hoạt động bình thường của mạng MV, an toàn cho người vận hành).

– Gói Đo lường từ xa: Gói này bao gồm các tính năng từ gói Điều khiển từ xa và ngoài ra còn cung cấp các giá trị dữ liệu analog của mạng MV như: dòng điện, điện áp, tần số, công suất, năng lượng, hướng dòng tải, v.v. (-> cải thiện chức năng thông báo thiết bị quá tải, lập kế hoạch bảo trì, cải thiện chất lượng điện năng).

2. Thiết bị tự động hóa ngăn lộ

Thiết bị tự động hóa ngăn lộ nhỏ gọn đảm bảo khả năng giám sát và điều khiển từ xa của các trạm biến áp thứ cấp trong hệ thống phân phối. Thiết bị này cho phép các trung tâm điều khiển lưới điện giám sát và điều khiển các thiết bị tại hiện trường thông qua các cơ sở hạ tầng truyền thông khác nhau.

– Bộ điều khiển không dây REC603*.

– Ray DIN RTU560 cung cấp các chức năng nâng cao – Truyền thông/modem GPRS:

• Không *.
• RER601.
• 560MDD10.

– REC615 Truyển thông/modem GPRS:

• Không *.
• RER601.

3. Các loại sự cố mạng MV

Các tín hiệu khác nhau từ Chỉ thị phân đoạn sự cố có thể được truyền đến các trung tâm điều khiển. Các tín hiệu này được lựa chọn dựa trên loại mạng lưới MV (trung tính cách ly, trung tính bù, nối đất điện trở cao, nối đất điện trở thấp hoặc nối đất trực tiếp).

• Quá dòng và chạm đất có hướng.
• Quá dòng và chạm đất vô hướng *.
• Sự cố.

4. Chỉ thị phân đoạn sự cố

Chỉ thị phân đoạn sự cố là các thiết bị phát hiện sự cố trong mạng trung thế. Một số chỉ thị cũng có thể cung cấp các giá trị đo lường analog trung thế cho thiết bị Tự động hóa ngăn lộ có chức năng truyền các tín hiệu này đến các trung tâm điều khiển.

• Kries – IKI-50_1F (có hướng).
• Horstmann – ComPass B (có hướng).
• Kries – IKI-20U2 *.
• Horstmann – SIGMA F+E (AC/DC).

5. Đặt lại từ xa cho chỉ thị phân đoạn sự cố

• Không: Tín hiệu chỉ thị phân đoạn sự cố sẽ được reset theo thiết lập sẵn của nó (ví dụ: thủ công, tự động sau một khoảng thời gian cố định đã đặt trước).
• Có *: Tùy chọn này cung cấp khả năng reset Chỉ thị phân đoạn sự cố từ xa tại các trung tâm điều khiển.

6. Tín hiệu cắt khẩn cấp từ xa chung cho các ngăn lộ máy biến áp phân phối

• Không: Không thể thực hiện cắt từ xa đối với các môđun cho máy biến áp phân phối.
• Có *: Tùy chọn này cung cấp khả năng thực hiện cắt từ xa đối với các môđun cho máy biến áp phân phối (thường là các môđun F và/hoặc V) từ các trung tâm điều khiển.

7. Giám sát phía LV của máy biến áp phân phối

Tùy chọn này cho phép giám sát từ xa phía thứ cấp (Hạ áp) của máy biến áp phân phối. Các thiết bị giám sát đa chức năng khác nhau có các chức năng đo lường và tính toán mở rộng sẽ có sẵn trong lựa chọn này.

Thiết bị đo dòng điện, điện áp, tần số và tính toán giá trị điện năng và năng lượng. Cáp kết nối giữa các thiết bị Tự động hóa ngăn lộ và các đồng hồ đa năng hạ áp không phải là một phần trong sản phẩm được giao.

• Không: Không thể giám sát từ xa dữ liệu analog cho mạng LV.
• Vamp: WIMO 6CP10 – Circutor: CVM-MINI-ITF-RS485-C2. Thiết bị đo lường và giám sát trạm biến áp thứ cấp WIMO 6CP10 là một thiết bị giám sát đa chức năng nhỏ gọn với các chức năng đo lường và tính toán mở rộng. WIMO 6CP10 lý tưởng cho việc quản lý đo lường và giám sát trạm biến áp thứ cấp. Thiết bị đo dòng điện, điện áp, tần số và tính toán giá trị điện năng và năng lượng.
