Tủ RMU Siemens 8DJH RL



Tủ RMU Siemens 8DJH RL



Tủ RMU Siemens là dòng tủ điện trung thế thiết kế theo cấu trúc tủ kim loại kín, tiết kế nhỏ gọn, tuổi thọ cao và có nhiều cấu hình linh hoạt cho các ứng dụng khác nhau.

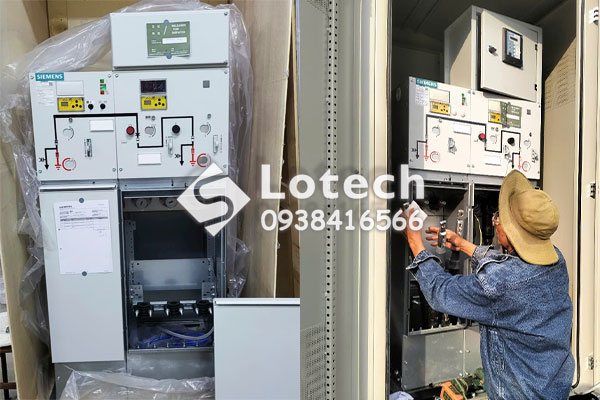

Tủ RMU Siemens 8DJH RL là cấu hình tủ trung thế thông dụng tạo mạch vòng lưới điện 24kV, thường được sử dụng cho các trạm trung gian phân phối, các đơn vị sản xuất sử dụng 1 máy biến áp từ 1800kVA.

Đặc tính kỹ thuật tủ trung thế RMU 2 ngăn Siemens 8DJH RL



CẤU HÌNH RL:

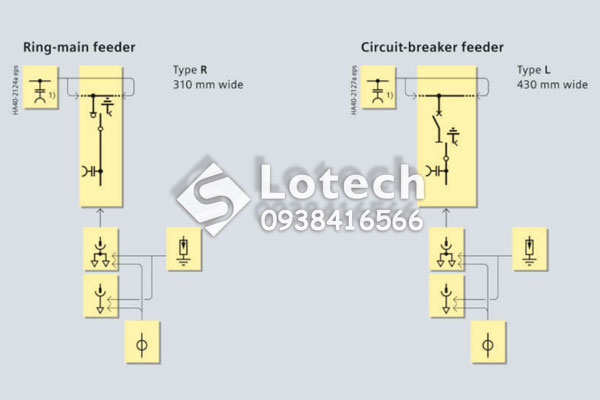

Tủ hợp bộ mạch vòng trung thế RMU Siemens 8DJH RL bao gồm 2 ngăn: 1 ngăn Cầu dao phụ tải đầu vào (Ngăn R) và 1 ngăn Máy cắt trung thế đầu ra bảo vệ máy biến áp (Ngăn L).

– Ngăn R (Ring Main feeder): Cầu dao phụ tải 3 vị trí với bộ truyền động cơ khí. Buồng chứa thiết bị đóng cắt được nạp khí SF6.

– Ngăn L (Circuit-breaker feeder): Máy cắt chân không công suất đóng cắt theo tiêu chuẩn IEC / EN 62271-100 / VDE 0671-100.

KHẢ NĂNG MỞ RỘNG – TÍCH HỢP THÊM:

– Tủ tiêu chuẩn đóng cắt bằng tay có khả năng trang bị thêm động cơ, cuộn đóng, cuộn cắt để đóng cắt bằng điện theo yêu cầu.

– Tủ sẵn sàng cho các phụ kiện phù hợp kết nối SCADA theo yêu cầu.

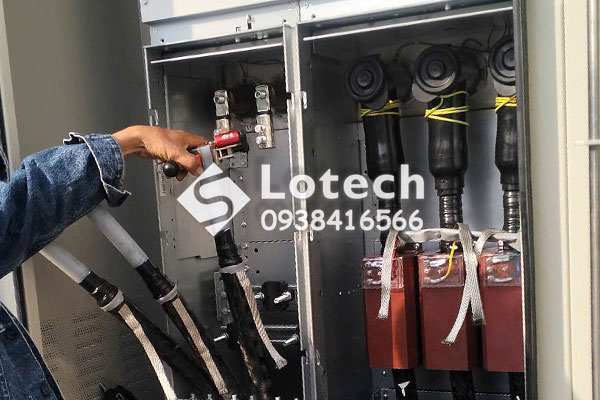

Cả 2 ngăn tủ đều sử dụng Đầu cáp Tplug (Tee Connector) đấu nối cáp vào. Các lựa chọn hàng đầu là: 3M Đầu cáp T-Plug 24kV, đầu cáp T-Plug Raychem TE 24kV, đầu cáp T-Plug 24kV Prysmian, đầu T-Plug các hãng đầu cáp ABB, REPL, Cellpack…

ĐẶC TÍNH CHUNG:

1. Độ bền cao: Không bị ảnh hưởng với điều kiện môi trường xung quanh như bụi bẩn, ô nhiễm, ẩm ướt, nhiễm mặn,… Tủ thiết kế kín chống lại sự xâm nhập của bụi, ẩm, côn trùng, động vật nhỏ.

2. Tủ nhỏ gọn: Tủ trung thế kín khí SF6 có kích thước nhỏ, đơn giản hóa công tác vận chuyển – lưu kho – lắp đặt và tiết kiệm diện tích lắp đặt đáng kể.

3. Giảm thiểu bảo trì: Thiết bị đóng cắt được thiết kế như hệ thống áp suất kín không cần bảo trì, tuổi thọ xác nhận theo tiêu chuẩn IEC 62271-200.

4. Tích hợp thông minh: Tủ trung thế RMU Siemens sử dụng các hệ thống kỹ thuật số, các thiết bị bảo vệ và điều khiển kết hợp, sẵn sàng mở rộng cho Scada – lưới điện thông minh.

5. An toàn cho vận hành:  Toàn bộ mạch đóng cắt được đặt trong buồng khí SF6.  Bảo vệ tiêu chuẩn IP65 cho tất cả bộ phận điện áp cao mạch sơ cấp. Hệ thống Cách điện, Khóa liên động, Chống hồ quang nội… đảm bảo vận hành an toàn.

Bên cạnh các yếu tố về chất lượng và độ tin cậy, hiện nay Lotech cung cấp tủ trung thế Siemens cho nhiều dự án với giá tốt –  một trong những phương án tối ưu chi phí đầu tư được nhiều Khách hàng lựa chọn.

Để cập nhật giá tủ RMU Siemens và tham khảo các phương án cho hệ thống tủ trung thế tối ưu – tiết kiệm, Quý khách có thể liên hệ:

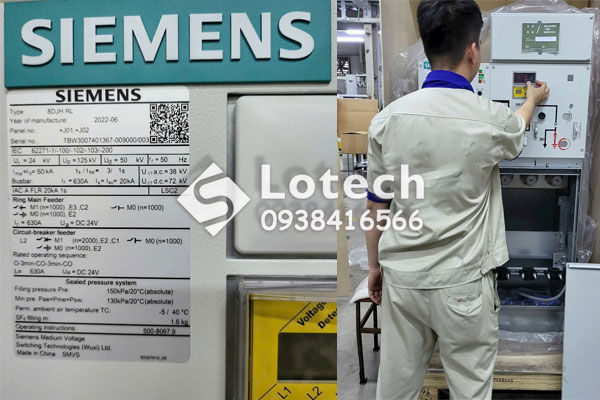

Thông số kỹ thuật tủ RMU Siemens 8DJH RL



– Sản phẩm: Tủ trung thế RMU – Ring Main Unit.

– Nhãn hiệu: Siemens.

– Mã hiệu: 8DJH RL.

– Tiêu chuẩn: IEC 6227101/-100/-102-103/-200.

– Điện áp định mức: Ur = 24kV.

– Điện áp xung: Up = 125kV.

– Điện áp chịu đựng xoay chiều tần số công nghiệp: Ud = 50kV.

– Dòng ngắn mạch: Ima = Ip = 50kA.

– Thanh cái: Ir = 630A; Ik = Isc = 20kA.

– Tần số: fr = 50Hz.

– Khả năng chịu hồ quang IAC AFLR: 20kA/s.

– Kích thước: Rộng x Sâu x Cao = 740 x 775 x 1200/ 1400/ 1700 (mm).

Trên đây là thông tin chia sẻ của Lotech về sản phẩm Tủ RMU Siemens 24kV 8DJH – RL. Quý khách cần thông tin chi tiết hơn về các loại tủ trung thế cho trạm biến áp, lưới phân phối – có thể liên hệ tổng đài tư vấn miễn phí:
