Tủ RMU 4 ngăn ABB CCCC là cấu hình tủ trung thế thông dụng thường được lắp trong nhà, trạm kios, dùng cho các trạm trung gian và cho các nhà xưởng nhỏ sử dụng 2 máy biến áp công suất dưới 1800kVA.

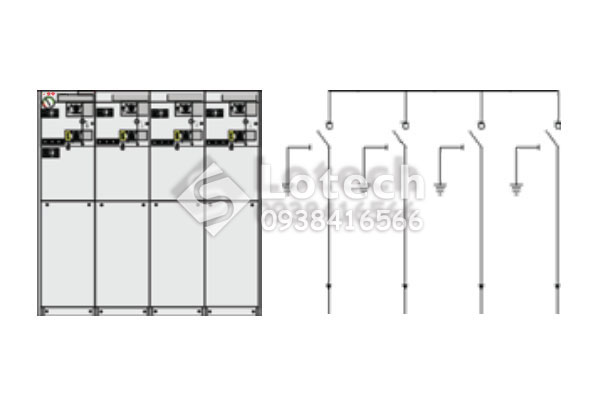

Tổng Quan Về Tủ Trung Thế 4 Ngăn ABB CCCC
Tủ RMU ABB CCFF là loại tủ trung thế 4 ngăn dao cắt tải (ngăn C). Tủ cấu hình tiêu chuẩn đóng cắt bằng tay nhưng cũng có thể trang bị thêm cơ cấu vận hàng motor cho dao cắt tải, có thể được cung cấp kèm theo thiết bị điều khiển và giám sát từ xa.
Ngăn dao cắt tải (Ngăn C) tủ trung thế RMU ABB
Ngăn dao cắt tải (Môđun C) gồm dao cắt tải cách ly ba vị trí và dao tiếp địa, sử dụng khí SF6 làm môi trường dập hồ quang. Các vị trí của dao cắt là đóng – mở – tiếp địa. Ở vị trí mở, dao cắt đáp ứng các yêu cầu cách ly.
Các tính năng tiêu chuẩn:
– Dao cắt tải ba vị trí với dao cách ly và dao tiếp địa;
– Cơ cấu cơ khí với hai trục vận hành riêng biệt cho chức năng cắt tải và chức năng tiếp địa;
– Chỉ thị vị trí dao cắt cho cầu dao cắt tải và dao tiếp địa;
– Sứ xuyên cáp lực theo chiều ngang ở phía trước, Loại C (dòng 400 có bắt vít) với bộ chia điện áp tích hợp cho chỉ thị điện áp.
Các tính năng tùy chọn:
– Sứ xuyên để mở rộng mặt bên (400 A);
– Sứ xuyên để thử nghiệm cáp lực (bao gồm các tiếp điểm thử nghiệm thiết bị tiếp địa);
– Sứ xuyên cáp lực: Loại B (dòng 400 loại phích cắm, In = 400 A); Loại C (dòng 400 loại bắt vít) cảm biến kết hợp kèm tụ điện tích hợp cho chỉ thị điện áp cũng như các cảm biến để giám sát dòng điện và điện áp; Loại D (dòng 600 loại bắt vít);
– Bộ triệt tiêu hồ quang bao gồm tín hiệu (1NO) được đấu nối đến các terminal (chỉ trên các lộ vào) Tín hiệu (1NO) từ chỉ thị áp suất khí bên trong được đấu nối đến các terminal (chỉ một trên mỗi bầu khí SF6) Cơ cấu lò xo đơn tự chốt Các tính năng tùy chọn có sẵn để trang bị thêm;
– Cơ cấu vận hành motor cho dao cắt tải;
– Hộp khoang hạ áp / Hộp luồn trên.
Kích thước tủ ABB CCCC:
– Chiều sâu 765mm
– Chiều rộng 1346mm
– Chiều cao 1336/1100mm
Thông Số Kỹ Thuật Tủ Trung Thế RMU ABB CCCC:
|
Thương hiệu |
ABB |
|
Xuất xứ |
Đang cập nhật |
|
Cấu hình |
CCCC |
|
Điện áp |
24kV |
|
Dòng điện định mức |
630A (ngăn C) |
|
Dòng cắt ngắn mạch |
16kA đến 21kA/3s |
Phụ kiện tủ trung thế ABB SafePlus:
Tủ trung thế ABB CCC là loại tủ RMU đầu cáp kín 24kV, với ngăn cầu dao phụ tải đầu vào và ra sử dụng đầu cáp Tplug (hay Tee Connector). Quý khách có thể tham khảo bảng giá mới nhất đầu cáp 3M – ABB – Raychem (Đại lý cấp 1 CK cao).
Tìm hiểu thêm:
Catalogue tủ trung thế ABB
Hướng dẫn bảo quản – lắp đặt – vận hành tủ RMU ABB
Đơn Vị Cung Cấp Tủ RMU ABB Chính Hãng
Các loại tủ trung thế ABB chính hãng phân phối toàn quốc
Nhà phân phối tủ trung thế RMU ABB
Cung cấp tủ RMU ABB chính hãng – giao hàng tận công trình
Bảng Báo Giá Tủ RMU ABB CCCC 24kV 630A/220A
Trên đây là tổng hợp thông tin về tủ trung thế RMU ABB CCCC. Quý khách có thể liên hệ với chúng tôi để nhận tư vấn miễn phí – báo giá mới nhất- chiết khấu cao – đáp ứng yêu cầu công trình.
