Tủ Trung Thế RMU 3 Ngăn ABB SafePlus C=M=V

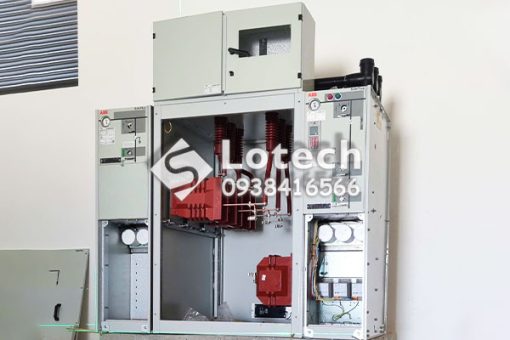

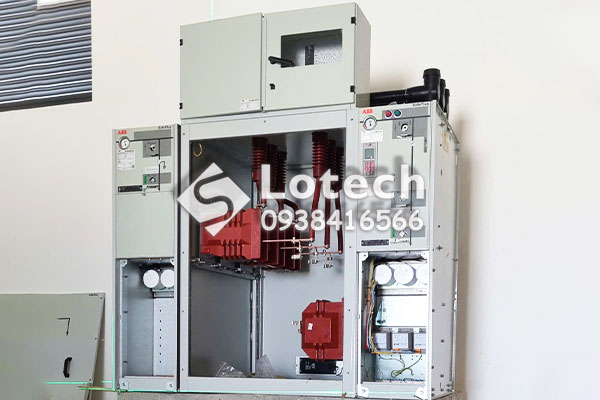

Tủ RMU ABB là loại tủ đóng cắt đặc biệt linh hoạt trong thiết kế do khả năng mở rộng và kết hợp giữa các cấu hình môđun. Dòng tủ trung thế RMU 3 Ngăn ABB SafePlus C=M=V cung cấp giải pháp hoàn chỉnh cho các hệ thống phân phối điện trung thế.
1. Ngăn C gồm dao cắt tải cách ly ba vị trí và dao tiếp địa, sử dụng khí SF6 làm môi trường dập hồ quang. Các vị trí của dao cắt là đóng – mở – tiếp địa. Ở vị trí mở, dao cắt đáp ứng các yêu cầu cách ly.
2. Ngăn M gồm các CT (biến dòng) và VT (biến áp đo lường) có kích thước theo tiêu chuẩn loại DIN 42600 Narrow.
3. Ngăn V gồm máy cắt có rơle để bảo vệ máy biến áp. Một dao cách ly/dao tiếp địa ba vị trí mắc nối tiếp với mạch chính của máy cắt. Hoạt động giữa máy cắt chân không và dao cách ly/dao tiếp địa được khóa liên động cơ.
Bộ thanh cái bên ngoài được cách điện và bọc vỏ lưới hoàn toàn để đảm bảo thiết bị hoạt động ổn định và không phụ thuộc vào khí hậu. Tủ trung thế ABB SafePlus cũng có thể được cung cấp kèm theo thiết bị điều khiển và giám sát từ xa.
Tìm hiểu thêm:
Catalogue tủ trung thế ABB
Hướng dẫn bảo quản – lắp đặt – vận hành tủ RMU ABB
Ngăn dao cắt tải Module C tủ ABB SafePlus
Ngăn dao cắt tải (Môđun C) gồm dao cắt tải cách ly ba vị trí và dao tiếp địa, sử dụng khí SF6 làm môi trường dập hồ quang. Các vị trí của dao cắt là đóng – mở – tiếp địa. Ở vị trí mở, dao cắt đáp ứng các yêu cầu cách ly.
| Thông số kỹ thuật của Cầu dao cách ly | Đơn vị tính | Thông số | ||
| Điện áp định mức | kV | 12 | 17,5 | 24 |
| Khả năng chịu đựng điện áp tần số công nghiệp | kV | 28 | 38 | 50 |
| Khả năng chịu đựng điện áp xung sét | kV | 95 | 95 | 125 |
| Dòng định mức | A | 630 | 630 | 630 |
| Khả năng cắt | ||||
| Tải hữu công | A | 630 | 630 | 630 |
| Vòng khép kín | A | 650 | 650 | 650 |
| Mạch nạp đường cáp không tài | A | 140 | 140 | 140 |
| – Biến áp không tải | A | 205 | 160 | 160 |
| Chạm đất | A | 117 | 91 | 91 |
| Khả năng đóng | kV | 62,5 | 52.5 | 52,5 |
| Khả năng chịu dòng ngắn mạch 3 giây | kV | 25 | 21 | 21 |
| Số thao tác cơ học | 1000 lần đóng/ mở thủ công | |||
| Phân loại cơ điện | E2, C2, M1 | |||
| Cầu dao tiếp địa | ||||
| Điện áp định mức | kV | 12 | 17,5 | 24 |
| Khả năng chịu đựng điện áp tần số công nghiệp | kV | 28 | 38 | 50 |
| Khả năng chịu đựng điện áp xung sét | kV | 95 | 95 | 125 |
| Khả năng đóng | kV | 62,5 | 50 | 50 |
| Khả năng chịu dòng ngắn mạch 3 giây | kV | 25 | 21 | 21 |
| Số thao tác cơ học | 1000 lần đóng/ mở thủ công | |||
| Phân loại cơ điện | E2, M1 | |||
Ngăn đo lường Module M tủ ABB SafePlus
Tủ đo lường trung thế ABB SafePlus =M=24kV Ngăn M là một ngăn đo lường được lắp ráp tại nhà máy, thử nghiệm điển hình, cách điện bằng không khí, gồm các CT (biến dòng) và VT (biến áp đo lường) thông thường. Ngăn M được thiết kế cho các CT và VT có kích thước theo tiêu chuẩn loại DIN 42600 Narrow.
| Thông số kỹ thuật Ngăn đo lường | Đơn vị tính | Thông số | ||
| Điện áp định mức | kV | 12 | 12,7 | 24 |
| Khả năng chịu đựng điện áp tần số công nghiệp | kV | 28 (1) | 38 | 50 |
| Khả năng chịu đụng điện áp xung sét | kV | 95 | 95 | 125 |
| Dòng định mức 2) 21 | A | 630 | 630 | 630 |
| Khả năng chịu dòng ngắn mạch 1 giây | kA | 25 | ||
| Khả năng chịu dòng ngắn mạch 3 giây | kA | 21 | 21 | 21 |
(1) Phiên bản GOST có sẵn với khả năng chịu đựng điện áp tần số công nghiệp 42kV.
(2) Bị giới hạn bởi dòng sơ cấp của biến dòng.
Ngăn máy cắt chân không V tủ ABB SafePlus
Máy cắt chân không (môđun V) có các bầu chân không đóng vai trò là các buồng dập dòng điện. Một dao cách ly/dao tiếp địa ba vị trí mắc nối tiếp với mạch chính của máy cắt.
Hoạt động giữa máy cắt chân không và dao cách ly/dao tiếp địa được khóa liên động cơ.
| Thông số kỹ thuật Máy cắt chân không | Đơn vị tính | Thông số | ||
| Điện áp định mức | kV | 12 | 17,5 | 24 |
| Khả năng chịu đựng điện áp tần số công nghiệp | kV | 28(1) | 38 | 50 |
| Khả năng chịu đựng điện áp xung sét | kV | 95 | 95 | 125 |
| Dòng định mức | A | 200/630 (2) | ||
| Khả năng: | ||||
| – Dòng cắt ngắn mạch | A | 21 | 16 | 16 |
| Khả năng đóng | kA | 52.5 | 40 | 40 |
| Khả năng chịu dòng ngắn mạch 3 giây (3) | kA | 21 | 16 | 16 |
| Số thao tác cơ học | 2000 lần đóng / mở thủ công | |||
| Phân loại cơ điện | E2, C2, S1, M1 | |||
| Dao tiếp địa đầu cáp | ||||
| Điện áp định mức | kV | 12 | 17,5 | 24 |
| Khả năng chịu đựng điện áp tần số công nghiệp | kV | 28(1) | 38 | 50 |
| Khả năng chịu đựng điện áp xung sét | kV | 95 | 95 | 125 |
| Khả năng đóng | kA | 12,5 | 40 | 40 |
| Khả năng chịu dòng ngắn mạch 3 giây | kA | 21 | 16 | 16 |
| Số thao tác cơ học | 1000 lần đóng / mở thủ công | |||
| Phân loại cơ điện | E2, M1 | |||
(1) Phiên bản GOST có sẵn với khả năng chịu đựng điện áp tần số công nghiệp 42kV.
(2) Phụ thuộc vào loại sứ xuyên được sử dụng.
(3) Loại A – 12,5kA/1s, loại B – 16kA/1s.
Bảng Báo Giá Tủ RMU 3 Ngăn ABB C=M=V
Trên đây là tổng hợp thông tin về tủ trung thế RMU ABB CCF. Quý khách có thể liên hệ với chúng tôi để nhận tư vấn miễn phí – báo giá mới nhất- chiết khấu cao – đáp ứng yêu cầu công trình.
