Tủ Trung Thế VCB Ngăn Máy Cắt TGE Kèm Ngăn Đấu Nối Cáp Mở Rộng
Thông thường, tủ hợp bộ trung thế TMS1 Trường Giang Electric có sẵn khoang cáp được thiết kế để đấu nối cáp ngầm vào tủ với đầu cáp ngầm chuyên dụng. Tuy nhiên trong rất nhiều trường hợp thực tiễn, Khách hàng cần bổ sung thêm ngăn đấu nối cáp mở rộng nhằm mục đích đấu nối cáp thẳng lên vị trí thanh cái. Hiện nay, Lotech và TGE sẵn sàng tiếp nhận yêu cầu lắp thêm hộp lên cáp 3 ưu điểm:
- Tính tương thích cao: Hộp nối cáp được thiết kế đồng bộ với cấu trúc tủ trung thế, đảm bảo phù hợp với tiêu chuẩn cơ khí và điện của hệ thống hiện hữu, không ảnh hưởng đến kết cấu vỏ tủ hoặc các phần tử đóng cắt bên trong. Việc này giúp dễ dàng triển khai mà không cần thay đổi thiết kế tổng thể hoặc dừng hệ thống quá lâu.
- Đảm bảo an toàn điện: Giải pháp của Lotech và TGE tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật về cách điện, tiếp địa, khoảng cách pha – pha và pha – vỏ tủ. Tủ và hộp được kiểm tra kỹ lưỡng để đảm bảo không xảy ra phóng điện, đoản mạch hoặc sự cố điện áp đánh thủng, giúp hệ thống vận hành ổn định lâu dài.
- Đấu nối nhanh và tin cậy: Việc đấu nối được thực hiện bởi đội ngũ kỹ thuật viên chuyên nghiệp, sử dụng thiết bị chuyên dụng và đầu cáp chất lượng cao, giúp rút ngắn thời gian thi công và giảm thiểu rủi ro phát sinh lỗi kỹ thuật. Thời gian dừng máy hoặc cắt điện được tối ưu, đảm bảo hoạt động sản xuất – kinh doanh của Khách hàng không bị ảnh hưởng.
Quý khách cần tư vấn chi tiết hơn về các phương án triển khai ngăn đấu nối cáp mở rộng cho tủ trung thế hiện hữu hoặc trước khi lắp đặt mới, có thể liên hệ tổng đài hỗ trợ miễn phí (Hotline/Zalo):
Bạn vui lòng nhập số điện thoại để tư vấn hoàn toàn miễn phí!
Tủ máy cắt trung thế VCB TGE

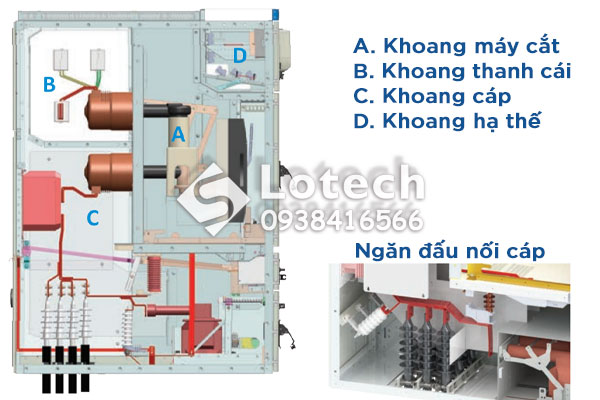

Cấu trúc tiêu chuẩn của tủ máy cắt chân không trung thế VCB TGE TMS1 được lắp đặt sẵn tại nhà máy:
A – Khoang máy cắt: Khoang lắp các thiết bị cần thiết như ray và thành phần di chuyển, có thể di chuyển máy cắt chân không VCB TV1 giữa vị trí vận hành và vị trí kiểm tra.
B – Khoang thanh cái: Khoang thanh cái được sử dụng để kết nối các tủ với nhau bởi các sứ xuyên bushing tủ trung thế. Thanh cái bằng đồng nguyên chất, dùng một thanh hoặc chập đôi tùy thuộc vào dòng điện lớn hay nhỏ. Các thanh dẫn, điểm ghép nối được bọc cách điện và cố định vào tủ bằng sứ đỡ thanh cái trung thế 24kV – 40,5kV.
C – Khoang cáp: Các biến dòng điện và dao tiếp địa tủ trung thế loại TES TGE được đặt tại khoang cáp, đây là nơi có thể lắp đặt thiết bị chống sét. Điểm nối cáp thiết kế đầu nối thuận lợi sử dụng được nhiều cáp. Tấm chắn côn trùng được tháo rời khi thi công và lắp đặt dễ dàng.
D – Khoang hạ thế: Khoang điều khiển lắp đặt rơ le bảo vệ trung thế cùng các thiết bị phụ trợ như công tắc chuyển mạch, bộ chỉ thị, đèn trạng thái, aptomat cấp nguồn,…

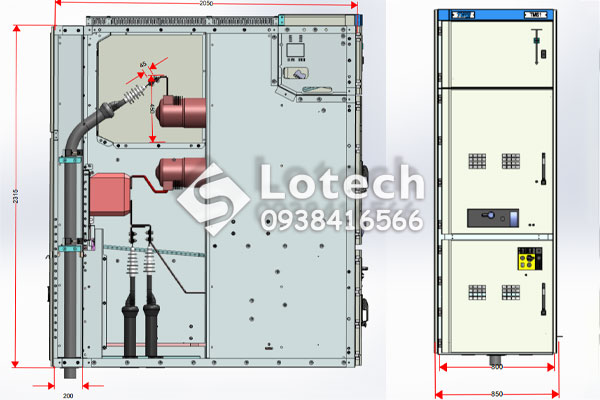

Lắp đặt mở rộng hộp đấu nối cáp lên vị trí thanh cái
Lotech chuyên cung cấp dịch vụ lắp đặt hộp nối cáp cho tủ trung thế vỏ kim loại và vách ngăn kim loại (Meta-clad), đáp ứng linh hoạt các yêu cầu kỹ thuật và vận hành tại công trình. Đây là giải pháp đặc biệt phù hợp trong trường hợp cần nối cáp trực tiếp lên vị trí thanh cái, thay vì đi vào ngăn cáp như thiết kế truyền thống.

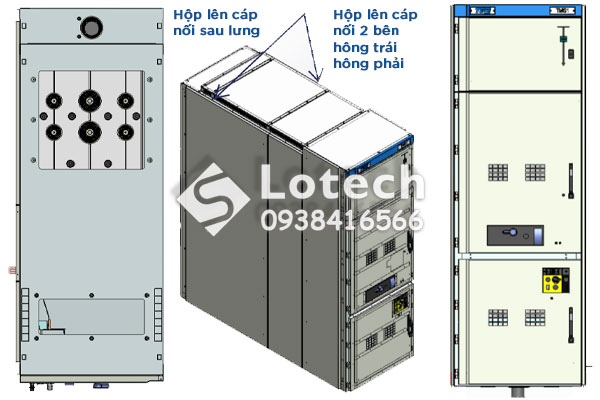

Hạng mục Lắp đặt bổ sung hộp lên cáp cho tủ trung thế hiện hữu:
- Hộp lên cáp nối sau lưng tủ trung thế.
- Hộp lên cáp nối 2 bên hông trái và hông phải tủ trung thế.
Ưu điểm khi lựa chọn bổ sung ngăn đấu nối cáp mở rộng cho tủ trung thế tại Lotech
1. Tùy biến vị trí lắp đặt: Hộp nối cáp có thể được lắp ở mặt lưng, bên hông trái hoặc bên phải của tủ – hoàn toàn theo nhu cầu và hiện trạng thực tế tại công trình.
2. Áp dụng linh hoạt trên nhiều loại tủ: Thi công trên tủ trung thế tiêu chuẩn, được lắp ráp tại nhà máy hoặc nâng cấp, cải tạo trên tủ hiện hữu tại công trình, kể cả những hệ thống đã đi vào vận hành.
3. Giải pháp kỹ thuật hiệu quả, tiết kiệm chi phí: Lotech cung cấp các phương án lắp đặt bổ sung tối ưu, giúp tiết kiệm không gian, thời gian và chi phí đầu tư mà vẫn đảm bảo an toàn và hiệu quả vận hành hệ thống.
4. Đội ngũ kỹ thuật chuyên môn cao – Máy móc hiện đại: Dịch vụ được triển khai nhanh chóng nhờ đội ngũ kỹ sư, kỹ thuật viên giàu kinh nghiệm và hệ thống thiết bị thi công tiên tiến.
5. Cung cấp trọn bộ giải pháp: Lotech có khả năng cung cấp đầy đủ: Hộp nối cáp chất lượng cao; Tủ điện, linh kiện, vật tư đi kèm; Các loại đầu cáp đúng tiêu chuẩn, tương thích hoàn toàn với hệ thống hiện hữu.
