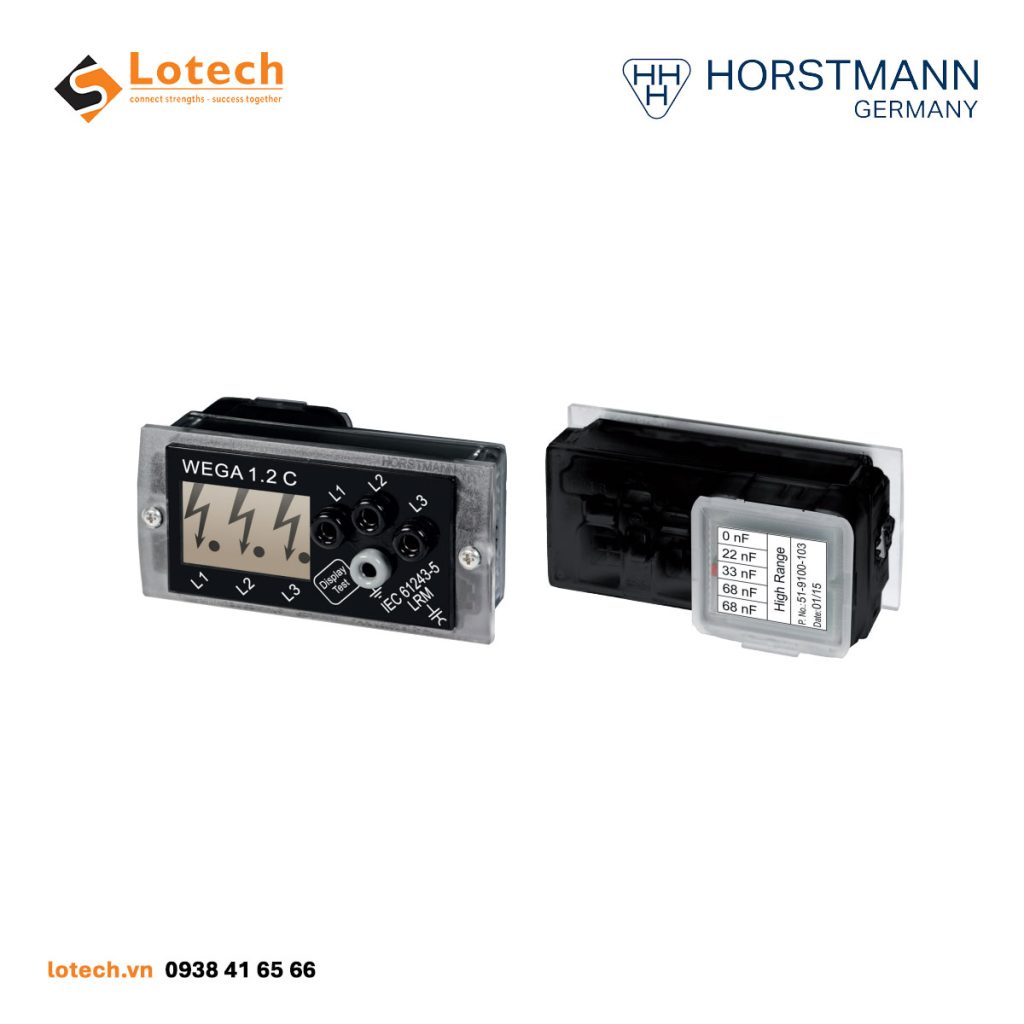

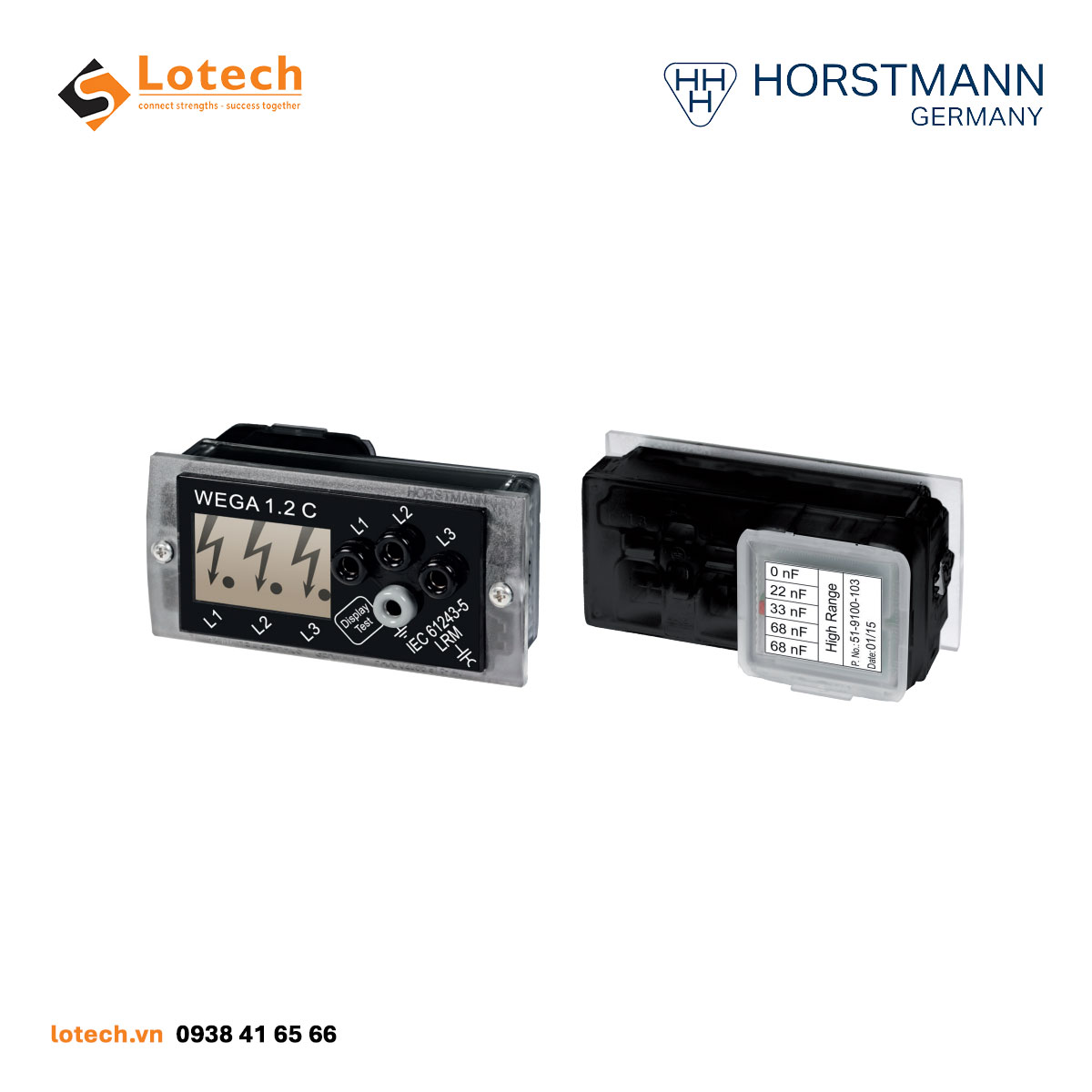

Chỉ Thị Điện Áp WEGA 1.2C Horstmann Lắp Tủ RMU
Dòng sản phẩm Chỉ thị tủ RMU bao gồm các hệ thống thiết bị cảm biến và hiển thị trạng thái của tủ trung thế. Bộ chỉ thị điện áp Voltage Presence Indicator (VPI) có chức năng xác định và hiển thị trạng thái có điện hay mất điện mà không cần tiếp xúc trực tiếp.
Bộ sản phẩm chỉ thị điện áp WEGA 1.2C Horstmann lắp tủ RMU ABB, Schneider, Siemens… để báo trạng thái có điện hay mất điện của hệ thống cáp ngầm.
Thông tin bộ chỉ thị điện áp WEGA 1.2C
- Được thiết kế theo tiêu chuẩn IEC 61243-5 (VDE 0682-415).
- WEGA dải rộng (ví dụ: 10–20/24 kV): giảm sự khác biệt về cấu hình nhờ sử dụng khối tụ điện cắm rời (pluggable capacitor cubes).
- Tích hợp chức năng kiểm tra bảo trì (Maintenance Test): không yêu cầu bảo trì trong quá trình sử dụng.
- Chỉ thị quá điện áp (Overvoltage Indication): hiển thị theo từng pha (phase-selective).
- Sẵn sàng nâng cấp (Retrofit ready): hỗ trợ kết nối điện dung (capacitive connection) với các thiết bị ComPass B/BS và SIGMA D/D+.
- Giao diện LRM ở mặt trước: hỗ trợ đầy đủ các chức năng theo IEC 61243-5.
Thông số kỹ thuật chỉ thị điện áp WEGA 1.2C Horstmann
| Thông số | Giá trị |
|---|---|
| Tần số định mức (Nominal frequency) | 50 – 60 Hz |
| Giao diện (Interface) | 03 ổ cắm đo LRM (mỗi pha 01 ổ) và 01 ổ cắm nối đất.
Hệ thống LRM, khoảng cách giữa các ổ cắm 14 mm, kèm nắp chống bụi cố định |
| Hiển thị (Indication) | Màn hình LCD với các biểu tượng mũi tên, dấu chấm và cờ lê (wrench tool) |
| Nguồn cấp (Power supply) | • Không cần nguồn phụ trợ (auxiliary voltage)• Màn hình LCD được cấp nguồn trực tiếp từ điện áp đo |
| Dải nhiệt độ làm việc (Temperature range) | -25 °C đến +65 °C |
| Vật liệu vỏ (Housing) | Polycarbonate, cấp bảo vệ IP54 |
| Kích thước (Dimensions) | 96 × 48 × 38 mm (Rộng × Cao × Sâu) |
| Kích thước lỗ lắp trên tủ điện (Cutout in switchgear) | 92+0.8 × 45+0.6 mm |
Để biết thêm chi tiết về tính năng, ứng dụng, lựa chọn chỉ thị điện áp lắp tủ trung thế phù hợp với yêu cầu dự án, Quý khách có thể liên hệ:
