Bát sứ đường dây cao áp là vật tư cách điện được lắp ghép thành chuỗi để treo hoặc néo dây dẫn trên các tuyến đường dây truyền tải và phân phối điện trên không. Bát sứ có nhiệm vụ cách điện giữa dây dẫn mang điện với cột điện hoặc kết cấu kim loại, đồng thời chịu tải trọng cơ học của dây dẫn trong suốt quá trình vận hành.

Công dụng của bát sứ đường dây cao áp

Ngoài chức năng cách điện, bát sứ còn giúp giữ dây dẫn ở đúng vị trí thiết kế, đảm bảo khoảng cách pha – pha và pha – đất theo tiêu chuẩn kỹ thuật.

Trong điều kiện vận hành thực tế, chuỗi bát sứ phải chịu được tác động của tải trọng dây dẫn, sức gió, rung động, thay đổi nhiệt độ, mưa bão và các sự cố ngắn mạch mà vẫn duy trì khả năng cách điện an toàn.

Đối với các đường dây điện áp cao và siêu cao áp, bát sứ còn có vai trò nâng cao độ tin cậy của hệ thống điện bằng cách giảm nguy cơ phóng điện bề mặt, tăng chiều dài đường rò và đảm bảo vận hành ổn định trong môi trường ô nhiễm hoặc có độ ẩm cao.

Tính toán số lượng bát sứ cho đường dây

Số lượng bát sứ trong một chuỗi không được lựa chọn tùy ý mà phải tính toán dựa trên cấp điện áp, mức cách điện yêu cầu, điều kiện môi trường và tiêu chuẩn thiết kế của hệ thống điện.

7 yếu tố cần xem xét gồm:

1. Điện áp danh định của đường dây.
2. Điện áp chịu đựng xung sét và điện áp chịu đựng tần số công nghiệp.
3. Chiều dài đường rò yêu cầu theo mức độ ô nhiễm môi trường.
4. Độ cao so với mực nước biển.
5. Điều kiện khí hậu như độ ẩm, sương muối, bụi công nghiệp và lượng mưa.
6. Hệ số an toàn trong thiết kế.

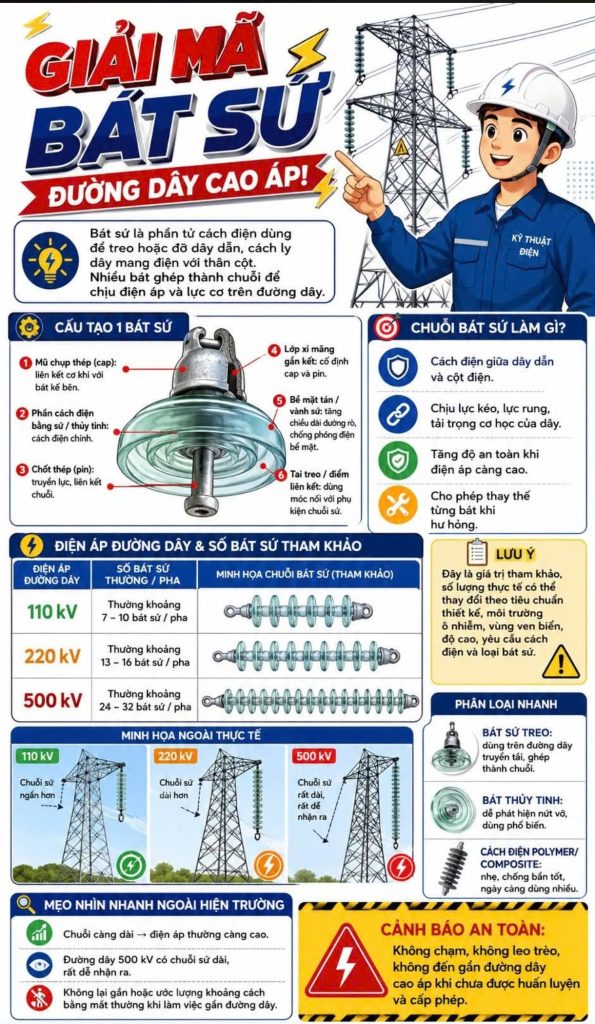

Trong thực tế, số lượng bát sứ thường tăng theo cấp điện áp. Giá trị tham khảo như sau:

• Lưới trung áp 22 – 35kV sử dụng chuỗi 2 đến 4 bát sứ cách điện.
• Lưới cao áp 66 – 110kV sử dụng chuỗi 6 đến 10 bát sứ cách điện.
• Lưới 220kV sử dụng chuỗi 12 đến 16 bát sứ cách điện.
• Lưới 500kV sử dụng chuỗi 24 đến 32 bát sứ cách điện.

Số lượng thực tế có thể thay đổi tùy theo loại bát sứ, chiều dài đường rò của từng sản phẩm, tiêu chuẩn áp dụng và điều kiện môi trường nơi lắp đặt.

Lựa chọn bát sứ đường dây cao áp

Việc lựa chọn bát sứ cần đáp ứng đồng thời các yêu cầu về điện, cơ và môi trường để đảm bảo vận hành an toàn trong suốt tuổi thọ công trình.

Các tiêu chí lựa chọn bao gồm:

• Điện áp làm việc: Bát sứ phải phù hợp với cấp điện áp của đường dây và đáp ứng mức cách điện theo tiêu chuẩn thiết kế.
• Khả năng chịu lực: Cường độ chịu kéo của bát sứ phải lớn hơn tải trọng lớn nhất có thể xuất hiện trong quá trình vận hành, bao gồm tải trọng dây dẫn, gió, băng tuyết (nếu có) và tải trọng sự cố.
• Chiều dài đường rò: Đối với khu vực ven biển, khu công nghiệp hoặc nơi có mức ô nhiễm cao, cần lựa chọn bát sứ có chiều dài đường rò lớn hơn để giảm nguy cơ phóng điện bề mặt.
• Loại vật liệu: Có thể lựa chọn bát sứ gốm, thủy tinh hoặc polymer tùy theo yêu cầu kỹ thuật, điều kiện môi trường và chi phí đầu tư.
• Tiêu chuẩn kỹ thuật: Sản phẩm cần đáp ứng các tiêu chuẩn quốc gia hoặc quốc tế về khả năng cách điện, độ bền cơ học và chất lượng chế tạo.

Ngoài ra, trong các tuyến đường dây truyền tải hiện đại, nhiều chủ đầu tư còn lựa chọn bát sứ có khả năng chống ô nhiễm cao, kết hợp với vòng điều hòa điện trường và các phụ kiện phù hợp để nâng cao độ tin cậy, kéo dài tuổi thọ và giảm chi phí bảo trì.

Việc tính toán chính xác và lựa chọn đúng loại bát sứ không chỉ đảm bảo an toàn cho hệ thống điện mà còn góp phần nâng cao hiệu quả vận hành, giảm sự cố và tối ưu chi phí đầu tư trong suốt vòng đời của công trình.
