Cách điện trong máy biến áp dầu

Cách điện trong máy biến áp dầu

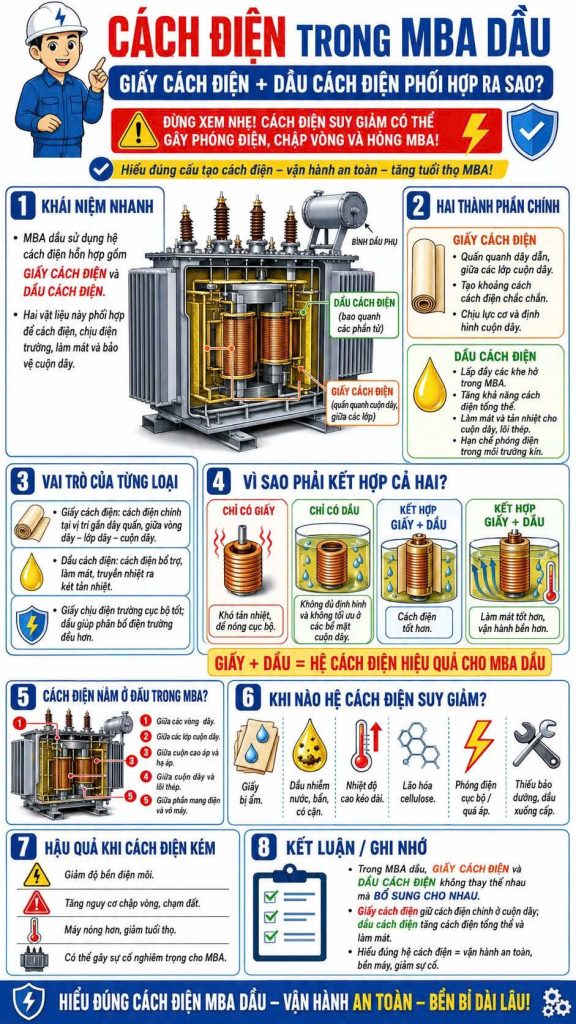

Nếu vỏ máy và bình dầu phụ được ví như “áp giáp” bảo vệ bên ngoài, thì hệ thống cách điện bên trong mới chính là yếu tố quyết định tuổi thọ và sự sống còn của một máy biến áp. Trong số đó, sự kết hợp giữa dầu cách điện và giấy cách điện là giải pháp công nghệ kinh điển nhưng chưa thể thay thế nhờ tính hiệu quả và độ bền bỉ cao. Bài viết này sẽ giúp bạn hiểu rõ cấu trúc, nguyên lý phối hợp và cách bảo vệ hệ thống cách điện kép này.

Vai trò của Giấy cách điện (Cách điện rắn) trong máy biến áp

• • Cơ tính bền bỉ: Giấy giúp cố định các cuộn dây quấn, chịu đựng được các lực cơ học, lực điện động cực lớn phát sinh khi xảy ra hiện tượng ngắn mạch (đoản mạch).
  • Khả năng chịu nhiệt: Giấy cách điện chất lượng cao được xử lý nhiệt dịch để có thể làm việc liên tục ở nhiệt độ từ 95°C đến 105°C mà không bị giòn gãy hay phân hủy.
  • Cấu trúc xốp hấp thụ: Bản chất của giấy Kraft là có nhiều sợi xốp, cho phép nó “thấm hút” và giữ chặt dầu cách điện bên trong các thớ sợi, tạo thành một màng bọc cách điện hỗn hợp vô cùng chắc chắn.

Vai trò của Dầu cách điện (Cách điện lỏng) trong máy biến áp

• • Cách điện và dập hồ quang: Dầu điền đầy vào tất cả các khoảng trống dù là nhỏ nhất bên trong thùng máy, cô lập các phần mang điện với nhau và với vỏ máy. Khi có tia lửa điện nhỏ phát sinh, dầu có tác dụng dập tắt hồ quang ngay lập tức.
  • Tản nhiệt (Làm mát): Khác với giấy là vật liệu đứng yên, dầu biến thế là chất lỏng có khả năng đối lưu. Dầu hấp thụ nhiệt từ lõi thép và cuộn dây, di chuyển lên phía trên, đi qua các cánh sóng tản nhiệt (hoặc bộ làm mát) để tỏa nhiệt ra môi trường, giữ cho máy luôn ở nhiệt độ an toàn.
