MCB (Miniature Circuit Breaker) là thiết bị đóng cắt và bảo vệ điện được sử dụng rộng rãi trong nhà ở, văn phòng, cửa hàng và các tủ điện phân phối. Trên mỗi MCB đều có nhiều ký hiệu và thông số kỹ thuật, nhưng không phải ai cũng hiểu ý nghĩa của chúng.

Trong bài viết này, Lotech sẽ hướng dẫn bạn cách đọc nhãn mác MCB một cách đơn giản, giúp bạn lựa chọn đúng thiết bị và sử dụng hệ thống điện an toàn hơn.

Việc hiểu các thông số trên MCB giúp bạn:

• Chọn đúng loại MCB theo tải sử dụng.
• Đảm bảo khả năng bảo vệ khi xảy ra sự cố.
• Tránh tình trạng MCB nhảy liên tục hoặc không bảo vệ được hệ thống.
• Tăng tuổi thọ cho thiết bị điện.

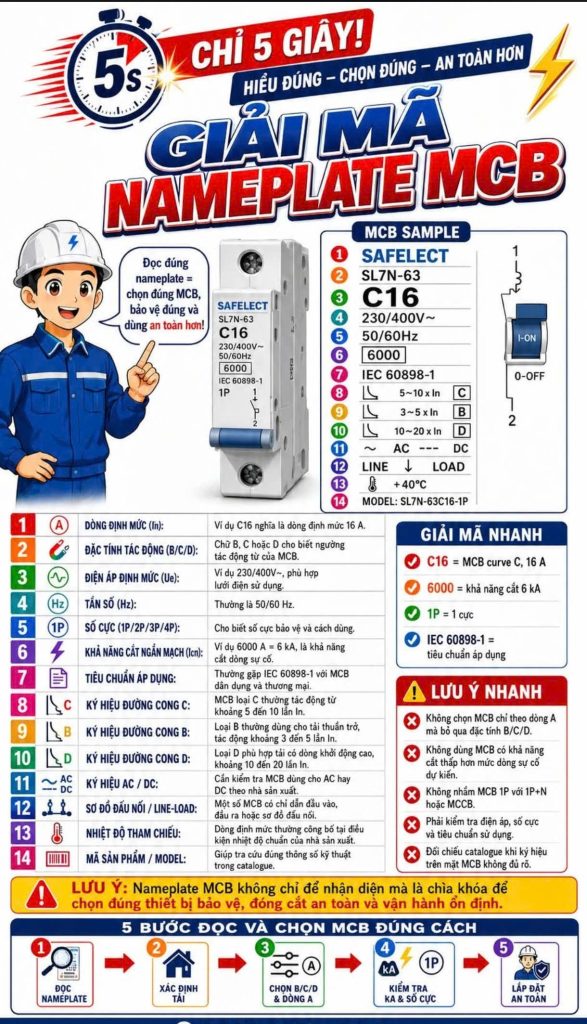

Ý nghĩa các thông tin trên nameplate MCB

1. Dòng điện định mức (In) của MCB.

Ví dụ trên MCB: C16 thì Số 16 chính là dòng điện định mức của MCB. Điều này có nghĩa MCB có thể mang dòng điện 16A liên tục trong điều kiện làm việc bình thường.

Một số mức dòng điện phổ biến: 6A; 10A; 16A; 20A; 25A; 32A; 40A; 50A; 63A.

Lưu ý: Không nên chọn MCB chỉ dựa vào công suất thiết bị. Cần tính toán theo dòng điện tải và tiết diện dây dẫn để đảm bảo an toàn.

2. Đường cong tác động (Trip Curve)

Trước giá trị dòng điện thường có các chữ cái (ví dụ: B16; C20; D32) biểu thị đặc tính tác động của MCB khi xảy ra dòng khởi động hoặc ngắn mạch.

• B – MCB sẽ tác động khi dòng điện đạt khoảng 3 đến 5 lần dòng định mức. Phù hợp với đèn chiếu sáng, ổ cắm, thiết bị điện trở, nhà ở dân dụng.
• C – MCB sẽ tác động khi dòng điện đạt khoảng 5 đến 10 lần dòng định mức. Phù hợp với điều hòa, máy bơm, động cơ nhỏ, văn phòng, nhà xưởng.
• D – MCB sẽ tác động khi dòng điện đạt khoảng 10 đến 20 lần dòng định mức. Phù hợp với động cơ công suất lớn, máy hàn, máy nén khí.

3. Khả năng cắt ngắn mạch (Icn)

Thông số này cho biết MCB có thể ngắt an toàn dòng điện ngắn mạch tối đa. Ví dụ: MCB 6kA có thể cắt dòng ngắn mạch lên tới 6000A mà vẫn đảm bảo an toàn. Đối với nhà ở và văn phòng, MCB 4.5kA hoặc 6kA thường đáp ứng tốt. Trong khi đó, các hệ thống công nghiệp hoặc gần trạm biến áp có thể cần MCB có khả năng cắt 10kA hoặc cao hơn.

4. Điện áp định mức

Ví dụ: 230/400V có nghĩa là MCB được thiết kế để làm việc trên hệ thống điện 1 pha 230V hoặc hệ thống điện 3 pha 400V .Đây là mức điện áp phổ biến tại Việt Nam.

5. Số cực (Pole)

• 1P: Bảo vệ dây pha trong hệ thống 1 pha.
• 1P+N: Cắt đồng thời dây pha và dây trung tính.
• 2P: Thường dùng cho hệ thống 1 pha cần ngắt cả hai dây.
• 3P: Dùng cho hệ thống điện 3 pha.
• 3P+N: Bảo vệ hệ thống 3 pha có dây trung tính.
• 4P: Ngắt đồng thời cả ba dây pha và dây trung tính.

6. Tiêu chuẩn sản xuất

Đây là tiêu chuẩn quốc tế dành cho MCB sử dụng trong hệ thống điện dân dụng và thương mại. Nếu MCB dùng trong công nghiệp, bạn có thể gặp tiêu chuẩn IEC 60947-2.

Ví dụ đọc một nhãn MCB

Giả sử trên MCB ghi:

• C20
• 230/400V~
• 6000
• IEC 60898-1

Có thể hiểu như sau:

• MCB có dòng định mức 20A.
• Thuộc đặc tính C, phù hợp với hầu hết các tải dân dụng và thương mại.
• Hoạt động trên hệ thống điện 230V hoặc 400V.
• Có khả năng cắt dòng ngắn mạch 6kA.
• Được sản xuất theo tiêu chuẩn quốc tế IEC 60898-1.

Những lưu ý khi chọn MCB dựa trên nhãn mác

Để hệ thống điện hoạt động an toàn, bạn nên:

• Chọn dòng định mức phù hợp với dòng tải và tiết diện dây dẫn.
• Chọn đúng đặc tính B, C hoặc D theo loại tải.
• Kiểm tra khả năng cắt ngắn mạch phù hợp với vị trí lắp đặt.
• Chọn đúng số cực theo sơ đồ điện.
• Ưu tiên sản phẩm từ các thương hiệu uy tín, có đầy đủ chứng nhận chất lượng.

Mặc dù có kích thước nhỏ, MCB là thiết bị bảo vệ rất quan trọng trong mọi hệ thống điện. Việc hiểu các thông số như In, đường cong tác động (B, C, D), khả năng cắt ngắn mạch (Icn), điện áp định mức và số cực sẽ giúp bạn lựa chọn đúng thiết bị, nâng cao độ an toàn và đảm bảo hệ thống điện vận hành ổn định.
