Nguyên lý hoạt động bộ điều áp OLTC máy biến áp 110/22kV

Nguyên lý hoạt động bộ điều áp OLTC máy biến áp 110/22kV

Bộ điều áp dưới tải (OLTC) cho phép thay đổi tỷ số biến áp và điều chỉnh điện áp đầu ra mà không làm gián đoạn việc cung cấp điện. OLTC hoạt động dựa trên nguyên tắc thay đổi số vòng dây của cuộn điều chỉnh trên máy biến áp (thường đặt ở phía cao áp).

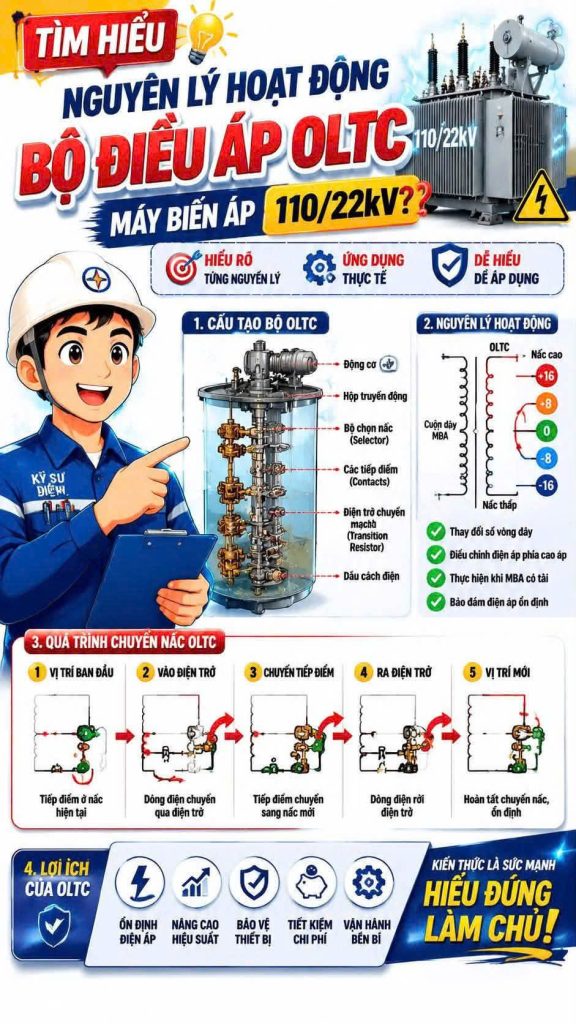

Cấu tạo chính của bộ OLTC máy biến áp lực

Hệ thống OLTC thường gồm 3 thành phần chính:

1. Bộ chọn nấc (Tap selector): Cơ cấu cơ khí có nhiệm vụ chọn trước nấc điện áp cần chuyển tới, nhưng không thực hiện việc đóng cắt dòng điện.
2. Bộ ngắt/dập hồ quang (Diverter switch): Thực hiện việc chuyển mạch (chuyển dòng điện tải) thực tế giữa các nấc. Do đóng cắt khi đang mang tải, bộ phận này làm việc trong một thùng dầu cách điện riêng biệt để không làm bẩn dầu trong thùng chính của máy biến áp.
3. Trở kháng chuyển tiếp (Transition resistor/reactor): Thường là các điện trở, có tác dụng hạn chế dòng điện ngắn mạch cục bộ và ngăn hồ quang khi đang chuyển nấc.

Nguyên lý chuyển đổi nấc OLTC

Nguyên tắc “Đóng trước khi cắt”

Hệ thống điều khiển (AVR)

Trong các trạm biến áp 110/22kV hiện đại, quá trình điều khiển OLTC được thực hiện tự động thông qua Rơle điều khiển điện áp tự động (AVR – Automatic Voltage Regulator) kết hợp với động cơ truyền động (Motor Drive).

AVR liên tục đo lường điện áp phía thứ áp (22kV). Nếu điện áp lệch ra khỏi dải cho phép (do tải trên lưới thay đổi), AVR sẽ phát lệnh điều khiển động cơ quay để bộ OLTC tăng hoặc giảm số vòng dây tương ứng, giúp điện áp đầu ra luôn giữ ở mức ổn định.

Để được tư vấn chi tiết hơn về vận hành máy biến áp và lựa chọn các phụ kiện vật tư phù hợp với yêu cầu dự án, Quý khách có thể liên hệ với chúng tôi:
