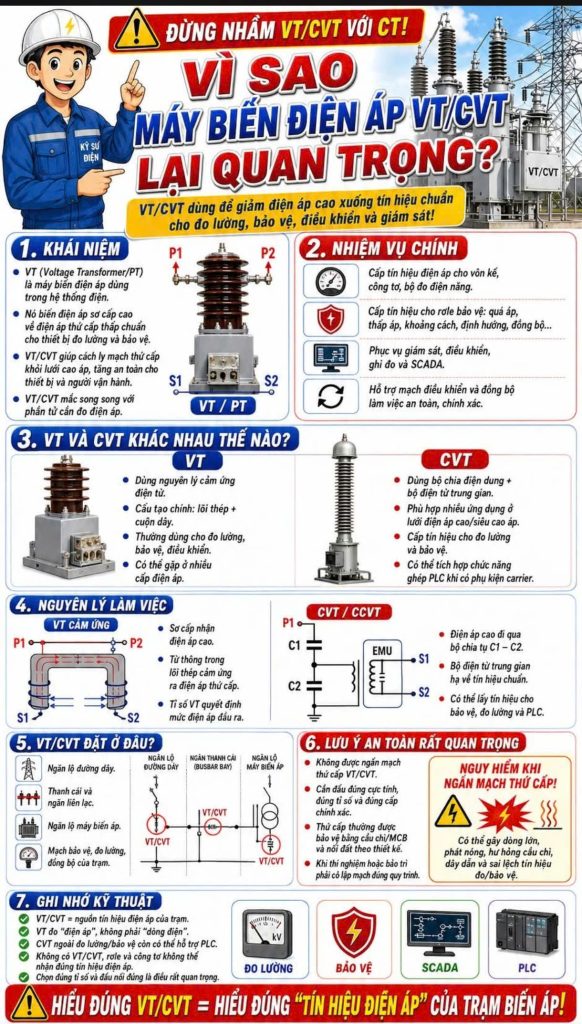

Vì sao máy biến điện áp VT lại quan trọng?

Vì sao máy biến điện áp VT lại quan trọng?

Máy biến điện áp (Voltage Transformer – VT), còn gọi là máy biến điện áp đo lường hoặc Potential Transformer (PT), là thiết bị không thể thiếu trong các trạm biến áp và hệ thống điện. Chức năng chính của VT là giảm điện áp cao của hệ thống xuống mức điện áp tiêu chuẩn, đồng thời cách ly an toàn giữa lưới điện cao áp và các thiết bị đo lường, điều khiển, bảo vệ.

Mặc dù không trực tiếp truyền tải công suất như máy biến áp lực, VT có vai trò quyết định đến độ chính xác của đo lường, độ tin cậy của bảo vệ rơle và an toàn vận hành.

VT cung cấp tín hiệu điện áp chính xác

Điện áp trên lưới điện có thể từ 6kV, 22kV, 35kV, 110kV, 220kV đến 500kV, vượt xa khả năng làm việc của các thiết bị đo và điều khiển. Máy biến điện áp VT chính là giải pháp giúp biến đổi điện áp này xuống mức tiêu chuẩn (100V; 110V; 100/√3 V (điện áp pha). Nhờ đó, các thiết bị như Vôn kế, đồng hồ đa năng, công tơ điện, bộ ghi sự kiện, hệ thống SCADA, thiết bị phân tích chất lượng điện đều có thể đo lường chính xác mà không phải làm việc trực tiếp với điện áp cao.

Khi xảy ra các hiện tượng như: Ngắn mạch; Chạm đất; Quá áp; Sụt áp; Dao động điện áp… VT cung cấp dữ liệu cho:

• Bộ ghi sự cố (Fault Recorder).
• Thiết bị ghi dao động (Disturbance Recorder).
• Thiết bị giám sát chất lượng điện

Thông tin này giúp xác định nguyên nhân sự cố và cải thiện phương án vận hành.

Biến điện áp bảo vệ

Hầu hết các rơle bảo vệ hiện đại đều cần tín hiệu điện áp từ VT để đưa ra quyết định. Nếu VT hoạt động không chính xác hoặc bị sự cố, Rơle có thể không phát hiện đúng tình trạng hệ thống, có thể tác động nhầm hoặc không tác động khi cần thiết, làm giảm độ tin cậy của toàn bộ hệ thống điện.

Máy biến điện áp đo lường điện năng

Trong các trạm biến áp, máy biến điện áp VT thường kết hợp với máy biến dòng (CT) để cấp tín hiệu cho công tơ điện. Hai thiết bị này giúp xác định:

• Điện áp.
• Dòng điện.
• Công suất tác dụng (P).
• Công suất phản kháng (Q).
• Điện năng tiêu thụ (kWh).
• Điện năng phản kháng (kVArh).

Độ chính xác của biến điện áp VT ảnh hưởng trực tiếp đến kết quả đo đếm và thanh toán điện năng giữa các đơn vị.

Biến áp cách ly an toàn giữa lưới điện cao áp và thiết bị thứ cấp

Một trong những vai trò quan trọng nhất của VT là cách ly điện. Thiết bị đo chỉ làm việc ở mức 100V hoặc 110V giúp người vận hành không tiếp xúc trực tiếp với điện áp cao, giảm nguy cơ hư hỏng thiết bị và tai nạn điện.

Biến điện áp hỗ trợ giám sát và điều khiển hệ thống điện

Các trung tâm điều khiển và hệ thống SCADA sử dụng tín hiệu điện áp từ VT để:

• Theo dõi điện áp theo thời gian thực.
• Điều chỉnh điện áp trong giới hạn cho phép.
• Phát hiện mất pha hoặc mất điện.
• Điều khiển đóng cắt thiết bị.
• Hỗ trợ điều độ hệ thống điện.

Nhờ đó, người vận hành có thể đưa ra quyết định nhanh chóng và chính xác.

Ứng dụng của VT trong trạm biến áp

Máy biến điện áp thường được lắp đặt tại các  điểm đo lường, điểm bảo vệ trong hệ thống, ngăn lộ đường dây truyền tải và phân phối. Ngoài ra còn được lắp đặt ở thanh cái của trạm biến áp, phía cao áp và trung áp của máy biến áp lực, ngăn tụ bù và cuộn kháng.

Ở các trạm 110kV, 220kV và 500kV, biến điện áp VT là nguồn cung cấp tín hiệu điện áp cho hầu hết các hệ thống đo lường, điều khiển và bảo vệ.

Máy biến điện áp (VT) giữ vai trò nền tảng trong hệ thống điện nhờ khả năng biến đổi điện áp cao thành điện áp tiêu chuẩn, cách ly an toàn giữa lưới điện và thiết bị thứ cấp, đồng thời cung cấp tín hiệu chính xác cho đo lường, bảo vệ rơle, điều khiển và giám sát. Độ tin cậy và độ chính xác của VT ảnh hưởng trực tiếp đến hiệu quả vận hành trạm biến áp, tính chính xác của đo đếm điện năng và khả năng bảo vệ an toàn cho toàn bộ hệ thống điện. Vì vậy, VT luôn được xem là một trong những thiết bị đo lường quan trọng nhất trong mọi cấp điện áp, từ lưới phân phối đến hệ thống truyền tải quốc gia.
