MCCB (Molded Case Circuit Breaker) là thiết bị đóng cắt và bảo vệ điện được sử dụng phổ biến trong tủ điện công nghiệp, nhà máy, tòa nhà và hệ thống điện dân dụng có công suất lớn. Tuy nhiên, trên mỗi MCCB thường có rất nhiều ký hiệu và thông số kỹ thuật khiến người dùng khó hiểu.

Trong bài viết này, bạn sẽ biết cách đọc nhãn mác MCCB một cách đơn giản, từ đó lựa chọn đúng thiết bị và sử dụng an toàn.

Việc đọc đúng các thông số trên MCCB giúp bạn:

• Chọn đúng MCCB theo tải và hệ thống điện.
• Đảm bảo khả năng bảo vệ khi xảy ra quá tải hoặc ngắn mạch.
• Tránh mua thiết bị không phù hợp, gây lãng phí hoặc mất an toàn.
• Hỗ trợ kỹ thuật viên trong quá trình lắp đặt và bảo trì.

Dòng điện định mức (In) của MCCB

Ví dụ trên nhãn: In = 100A thì đây là dòng điện lớn nhất mà MCCB có thể mang liên tục trong điều kiện làm việc bình thường. Hiểu đơn giản: Nếu hệ thống điện của bạn thường xuyên sử dụng khoảng 80A thì MCCB 100A là lựa chọn phù hợp. Tuy nhiên, không nên chọn MCCB có dòng định mức quá lớn vì sẽ làm giảm hiệu quả bảo vệ.

Điện áp làm việc (Ue) của MCCB

Ví dụ: Ue = 415VAC thì đây là điện áp mà MCCB được thiết kế để hoạt động an toàn. Đối với hệ thống điện 3 pha 380V hoặc 400V tại Việt Nam, MCCB có Ue 415V hoàn toàn đáp ứng yêu cầu.

Lưu ý: Điện áp định mức của MCCB phải bằng hoặc lớn hơn điện áp của hệ thống điện.

Khả năng cắt ngắn mạch (Icu) của MCCB

Khả năng cắt càng cao thì MCCB càng phù hợp với các hệ thống điện có công suất lớn.

Ví dụ: Icu = 36kA thì đây là thông số cho biết MCCB có thể ngắt an toàn dòng điện ngắn mạch lên đến 36.000A mà không gây nguy hiểm.

Dòng ngắn mạch tại tủ điện khoảng 20kA → MCCB 25kA hoặc 36kA đều có thể phù hợp. Dòng ngắn mạch khoảng 40kA → cần chọn MCCB có Icu từ 50kA trở lên.

Khả năng cắt làm việc (Ics) của MCCB

Thông số này cho biết MCCB vẫn có thể tiếp tục hoạt động bình thường sau khi cắt dòng ngắn mạch ở mức quy định. Ví dụ: Ics = 75% Icu. Ics càng gần bằng Icu thì MCCB càng bền và có độ tin cậy cao.

Số cực (Pole) của MCCB

Thông thường sẽ gặp:

• 2P: Hệ thống điện 1 pha.
• 3P: Hệ thống điện 3 pha.
• 4P: Hệ thống điện 3 pha có dây trung tính cần được đóng cắt đồng thời.

Việc chọn đúng số cực giúp hệ thống vận hành an toàn và đúng thiết kế.

Tần số làm việc của MCCB

Tại Việt Nam, lưới điện sử dụng tần số 50Hz nên hầu hết các MCCB đều đáp ứng.

Tiêu chuẩn sản xuất của MCCB

Đây là tiêu chuẩn quốc tế dành cho thiết bị đóng cắt hạ áp. Một MCCB đạt tiêu chuẩn IEC sẽ đáp ứng các yêu cầu về khả năng đóng cắt, độ bền và mức độ an toàn trong quá trình sử dụng.

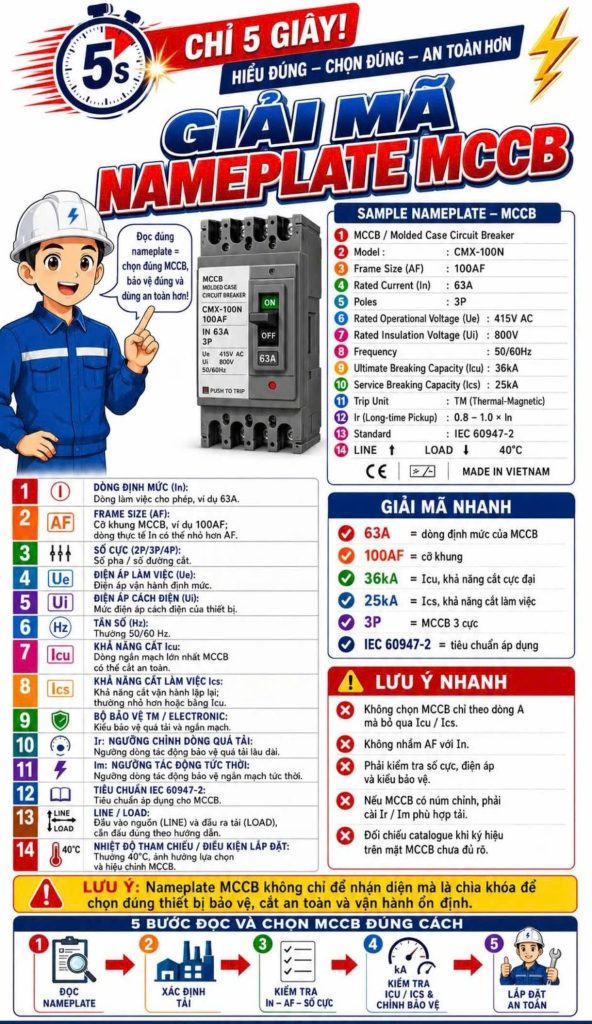

Ví dụ đọc nhanh một nhãn MCCB

Giả sử trên thiết bị có các thông số sau:

• In: 250A
• Ue: 415VAC
• Icu: 50kA
• Ics: 37.5kA
• 3P
• IEC 60947-2

Có thể hiểu đơn giản:

• MCCB dùng cho hệ thống điện 3 pha.
• Chịu tải liên tục đến 250A.
• Hoạt động trên lưới điện 380V – 400V.
• Có khả năng cắt dòng ngắn mạch lên đến 50kA.
• Được sản xuất theo tiêu chuẩn quốc tế IEC 60947-2.

Nhãn mác MCCB chứa nhiều thông tin quan trọng giúp bạn lựa chọn đúng thiết bị và đảm bảo hệ thống điện vận hành an toàn. Chỉ cần nắm được các thông số cơ bản như In, Ue, Icu, Ics và số cực, bạn đã có thể hiểu phần lớn ý nghĩa của một MCCB.
