Chức năng của bình dầu phụ máy biến áp

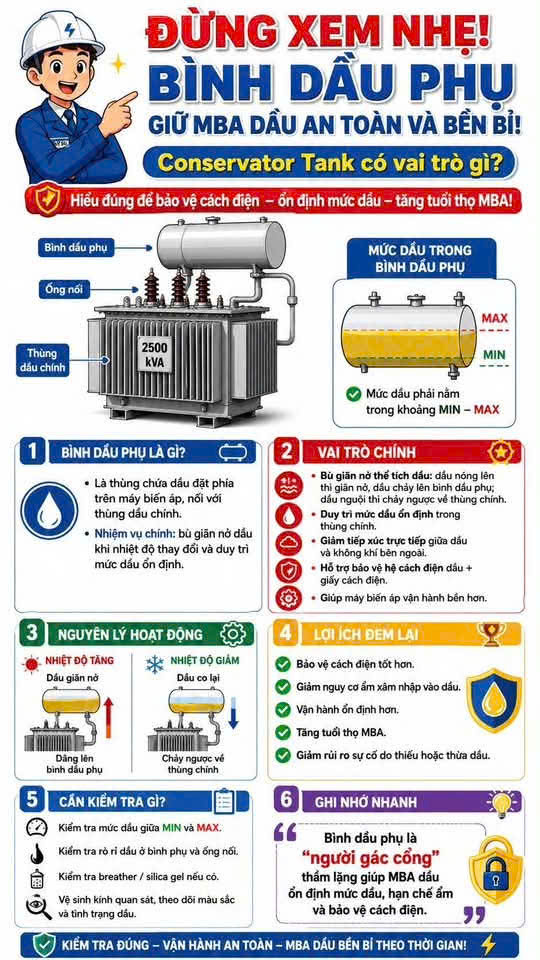

Bình dầu phụ (bình giãn dầu) là “lá phổi” của máy biến áp ngâm dầu. Bộ phận này nằm ở vị trí cao nhất, tự động bù trừ thể tích dầu khi nhiệt độ thay đổi và bảo vệ lớp cách điện bên trong. Hiểu rõ cấu tạo, nguyên lý bình dầu phụ là chìa khóa đảm bảo vận hành an toàn hệ thống điện.

Các chức năng chính của bình dầu phụ máy biến áp

Bình dầu phụ (hay còn gọi là bình giãn dầu – Conservator Tank) là một bồn chứa hình trụ đặt ở vị trí cao nhất trên đỉnh của máy biến áp ngâm dầu.

Các chức năng chi tiết và quan trọng bao gồm:

1. Bù trừ thể tích dầu: Khi máy biến áp hoạt động và nhiệt độ môi trường tăng cao, dầu bên trong giãn nở và tràn lên bình phụ. Ngược lại, khi nhiệt độ giảm, dầu co lại và tự động chảy ngược xuống thùng chính để đảm bảo lõi và cuộn dây luôn ngập trong dầu.
2. Ngăn chặn quá áp: Nhờ bình phụ, áp suất bên trong thùng chính của máy biến áp không bị tăng đột ngột khi dầu giãn nở, phòng tránh nguy cơ nứt, vỡ vỏ máy.
3. Bảo vệ chất lượng dầu: Bình dầu phụ thường được trang bị màng ngăn kín hoặc túi khí (như dòng Atmoseal) kết hợp với bình hút ẩm (silica gel). Điều này giúp dầu không tiếp xúc trực tiếp với không khí, ngăn chặn sự xâm nhập của hơi ẩm và bụi bẩn, bảo toàn đặc tính cách điện và giải nhiệt của dầu.

Cấu tạo và các phụ kiện đi kèm trên bình dầu phụ

• Túi khí tích hợp (Air Cell): Làm bằng cao su lưu hóa đặc biệt, ngăn cách dầu hoàn toàn với không khí.
• Ống chỉ thị mức dầu (Magnetic Oil Gauge): Giúp kỹ sư vận hành dễ dàng quan sát mức dầu thực tế bên trong bình bằng mắt thường để kịp thời châm thêm hoặc rút bớt.
• Bình hút ẩm (Breather): Chứa các hạt silica gel để lọc sạch hơi ẩm của không khí trước khi đi vào bình phụ.
• Rơ-le Buchholz: Thường được lắp trên đoạn ống nối giữa thùng chính và bình dầu phụ. Đây là rơ-le bảo vệ quan trọng nhất, giúp phát hiện sớm các sự cố phóng điện sinh khí hoặc dòng dầu chảy xiết để ngắt máy biến áp khẩn cấp.

Tóm lại, bình dầu phụ không chỉ đơn thuần là nơi chứa dầu giãn nở, mà còn là “lá chắn” bảo vệ máy biến áp khỏi độ ẩm, quá áp và các nguy cơ hỏng hóc nghiêm trọng. Việc thấu hiểu chức năng và bảo dưỡng thiết bị này đúng cách là chìa khóa để kéo dài tuổi thọ cho toàn bộ hệ thống nguồn.
