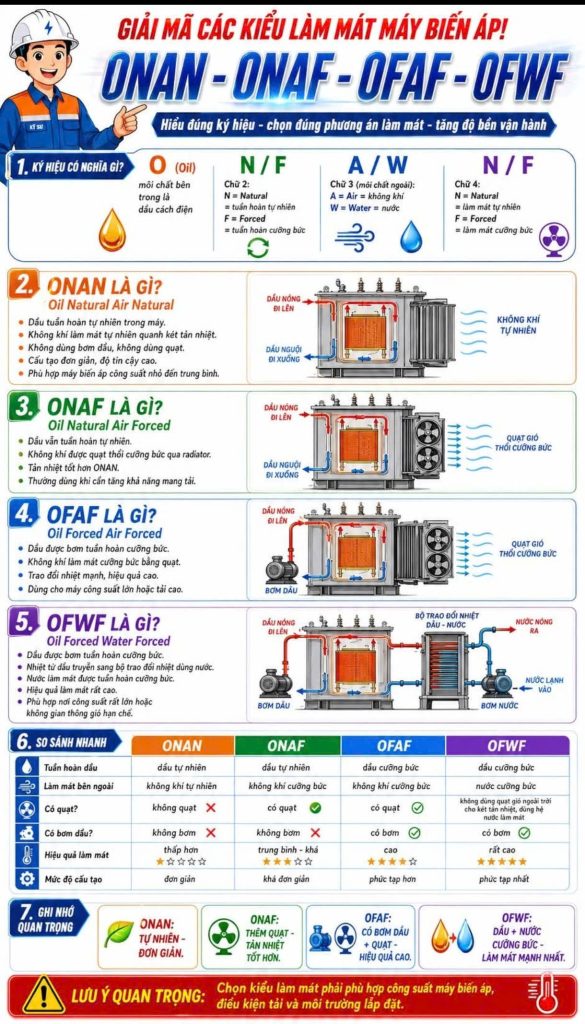

Hệ thống làm mát máy biến áp đóng vai trò giải nhiệt, ngăn ngừa sự xuống cấp của vật liệu cách điện và kéo dài tuổi thọ thiết bị. Các kiểu làm mát máy biến áp được phân loại chi tiết theo tiêu chuẩn quốc tế (IEC 60076-2) bằng chuỗi 4 ký tự, giải mã cơ chế truyền nhiệt từ lõi và cuộn dây ra môi trường.

1. Môi chất làm mát bên trong tiếp xúc với cuộn dây (Ví dụ: O – Dầu khoáng, A – Không khí).
2. Hệ thống tuần hoàn môi chất bên trong (Ví dụ: N – Tự nhiên, F – Cưỡng bức).
3. Môi chất làm mát bên ngoài (Ví dụ: A – Không khí, W – Nước).
4. Hệ thống tuần hoàn môi chất bên ngoài (Ví dụ: N – Tự nhiên, F – Cưỡng bức).

Các kiểu làm mát cho máy biến áp khô là Làm mát bằng không khí tự nhiên AN (Air Natural) và Không khí cưỡng bức AF (Air Forced).

Các kiểu làm mát cho máy biến áp ngâm trong dầu là Dầu và không khí đối lưu tự nhiên ONAN (Oil Natural, Air Natural); Dầu tự nhiên, Không khí cưỡng bức ONAF (Oil Natural, Air Forced); Dầu và không khí cưỡng bức OFAF (Oil Forced, Air Forced); Dầu hướng dòng, không khí cưỡng bức ODAF (Oil Directed, Air Forced); Dầu cưỡng bức, nước cưỡng bức OFWF (Oil Forced, Water Forced).

Các kiểu làm mát máy biến áp dầu

Làm mát máy biến áp bằng dầu tự nhiên và không khí tự nhiên ONAN (Oil Natural, Air Natural)

• • Cơ chế: Chu trình đối lưu khép kín tự nhiên. Cuộn dây nóng làm dầu xung quanh nóng lên và dâng lên trên. Dầu này đi vào các cánh tản nhiệt bên ngoài, gặp không khí mát tự nhiên nên nguội đi, chìm xuống dưới đáy thùng máy và tiếp tục chu kỳ.
  • Ưu điểm: Hoạt động cực kỳ tin cậy và bền bỉ. Không có chi phí vận hành cho quạt hay bơm. Không tiếng ồn.
  • Nhược điểm: Phụ thuộc hoàn toàn vào nhiệt độ môi trường xung quanh. Tốc độ tản nhiệt chậm khi chịu tải nặng đột ngột.
  • Ứng dụng: Máy biến áp phân phối trung thế phổ biến trên lưới điện ngoài trời (công suất đến 30 MVA).

Làm mát máy biến áp bằng dầu tự nhiên và không khí cưỡng bức ONAF (Oil Natural, Air Forced)

• • Cơ chế: Sự tuần hoàn của dầu bên trong lòng máy vẫn là đối lưu tự nhiên (giống ONAN). Tuy nhiên, tại các giàn cánh tản nhiệt bên ngoài, hệ thống quạt gió được lắp đặt để thổi cưỡng bức, tăng tốc độ trao đổi nhiệt với khí quyển.
  • Ưu điểm: Linh hoạt cao. Quạt có thể cài đặt tự động bật khi nhiệt độ dầu vượt ngưỡng (ví dụ: > 65°C) hoặc khi quá tải. Tăng 15% – 25% công suất thiết kế so với khi chạy ONAN.
  • Nhược điểm: Tăng chi phí bảo trì cơ khí cho động cơ quạt. Hệ thống điều khiển phức tạp hơn.
  • Ứng dụng: Trạm biến áp truyền tải công suất trung bình đến lớn (30 MVA đến dưới 100 MVA).

Làm mát máy biến áp bằng dầu cưỡng bức và không khí cưỡng bức OFAF (Oil Forced, Air Forced)

• • Cơ chế: Tăng tốc toàn diện cả trong lẫn ngoài. Một máy bơm dầu chuyên dụng ép dầu nóng lưu thông tốc độ cao qua bộ trao đổi nhiệt. Tại đây, hệ thống quạt thổi công suất lớn đồng thời giải nhiệt cho bộ trao đổi này.
  • Ưu điểm: Tốc độ tản nhiệt cực nhanh. Thu nhỏ đáng kể kích thước tổng thể của máy biến áp công suất lớn.
  • Nhược điểm: Rủi ro cao nếu bơm hoặc quạt hỏng (máy sẽ bị giảm công suất nghiêm trọng). Áp lực bơm dầu quá lớn có thể sinh ra tĩnh điện trong dầu nếu thiết kế không chuẩn.
  • Ứng dụng: Các trạm biến áp truyền tải 220kV – 500kV công suất lớn hoặc trạm nguồn nhà máy điện.

Các kiểu làm mát máy biến áp khô

Các kiểu làm mát máy biến áp khô (dry-type transformer) chủ yếu sử dụng không khí để tản nhiệt. Có 2 phương pháp chính: Làm mát bằng không khí tự nhiên (AN) và Làm mát bằng không khí cưỡng bức (AF).

Làm mát máy biến áp khô bằng không khí tự nhiên AN (Air Natural)

• • Cơ chế: Nhiệt tỏa ra từ cuộn dây và lõi thép truyền trực tiếp vào không khí xung quanh. Không khí nóng giãn nở, tự động bay lên trên và tạo khoảng trống cho không khí lạnh tràn vào.
  • Ưu điểm: Thiết kế tối giản. Không cần bảo trì hệ thống cơ khí. Hoàn toàn không lo cháy nổ hay rò rỉ chất lỏng.
  • Nhược điểm: Hiệu suất tản nhiệt thấp nhất. Kích thước máy cồng kềnh hơn so với công suất thực tế.
  • Ứng dụng: Máy biến áp công suất nhỏ (thường dưới 3 MVA). Thích hợp lắp đặt trong chung cư, trung tâm thương mại hoặc hầm tàu điện ngầm.

Làm mát máy biến áp khô bằng không khí cưỡng bức AF (Air Forced)

• Cơ chế: Thừa hưởng cấu trúc của hệ thống AN nhưng được tích hợp thêm các quạt gió công nghiệp thổi trực tiếp vào cuộn dây và các ống thông gió nội bộ.
• Ưu điểm: Tăng khả năng tản nhiệt nhanh chóng. Giúp tăng công suất tải liên tục của máy lên tới 30% – 40% mà không sợ quá nhiệt.
• Nhược điểm: Phát ra tiếng ồn lớn từ cánh quạt. Tiêu tốn thêm điện năng để vận hành quạt. Bụi bẩn bám nhanh vào các khe hở cuộn dây.
• Ứng dụng: Trạm phân phối điện đô thị có phụ tải đỉnh ngắn hạn hoặc môi trường kín khó lưu thông khí tự nhiên.
